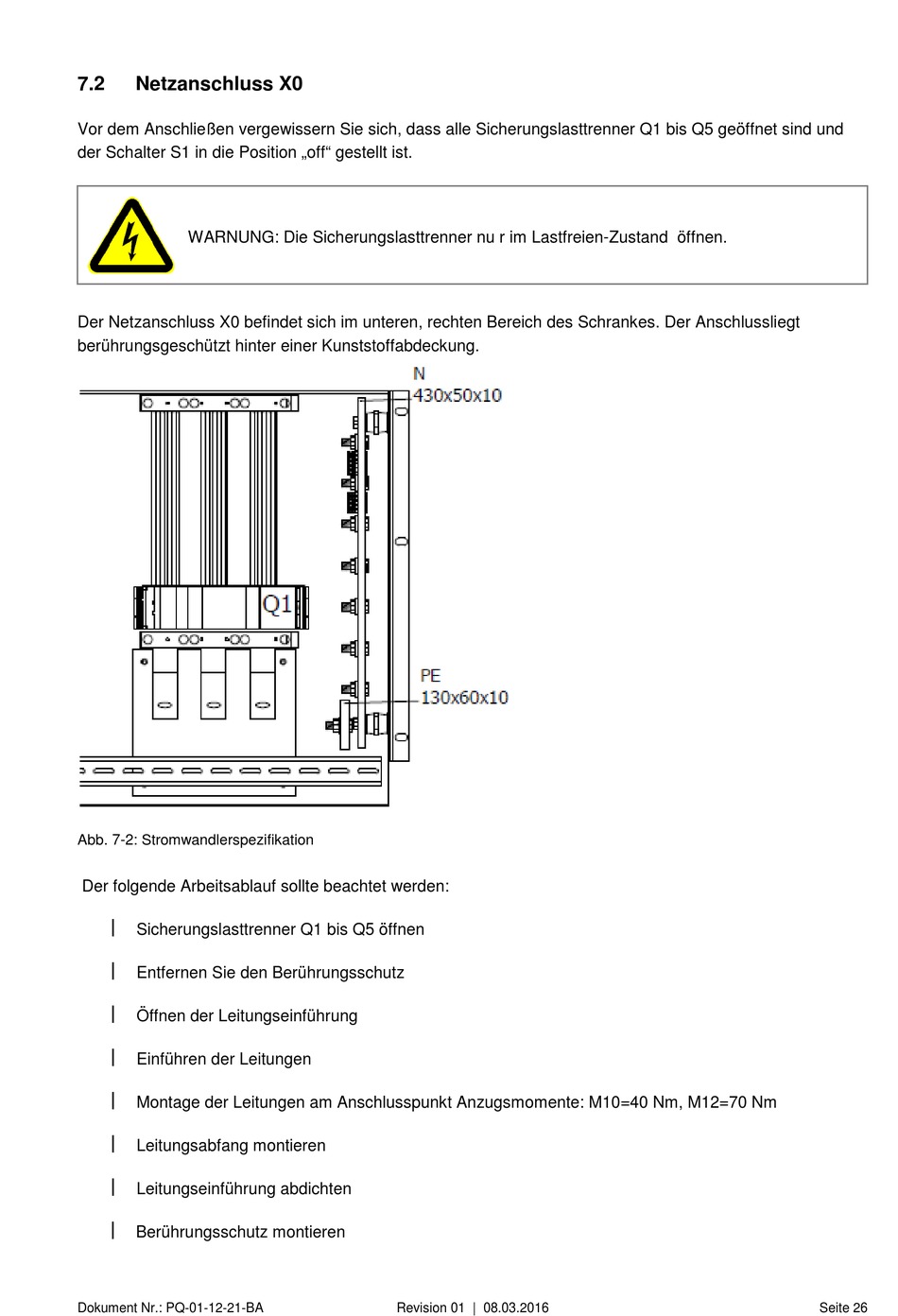

7.2
Netzanschluss X0
Vor dem Anschließen vergewissern Sie sich, dass alle Sicherungslasttrenner Q1 bis Q5 geöffnet sind und
der Schalter S1 in die Position „off" gestellt ist.
WARNUNG: Die Sicherungslasttrenner nu r im Lastfreien-Zustand öffnen.
Der Netzanschluss X0 befindet sich im unteren, rechten Bereich des Schrankes. Der Anschlussliegt
berührungsgeschützt hinter einer Kunststoffabdeckung.
Abb. 7-2: Stromwandlerspezifikation
Der folgende Arbeitsablauf sollte beachtet werden:
Sicherungslasttrenner Q1 bis Q5 öffnen
Entfernen Sie den Berührungsschutz
Öffnen der Leitungseinführung
Einführen der Leitungen
Montage der Leitungen am Anschlusspunkt Anzugsmomente: M10=40 Nm, M12=70 Nm
Leitungsabfang montieren
Leitungseinführung abdichten
Berührungsschutz montieren
Dokument Nr.: PQ-01-12-21-BA
Revision 01 | 08.03.2016
Seite 26
