5.3
Kommunikationsarchitektur
5.3.1
Interne Kommunikationsarchitektur
Die interne Kommunikation erfolgt über DSC - Distributed Synchronous Control® (DSC), welche für die
Kommunikation aller Komponenten zuständig ist. Mittels der 10 vorhandenen DSC-Ports wird der CCU mit
MIO, IPUs und weiteren CCUs verbunden. Der hardwaremäßige Anschluss erfolgt mit RJ 45 Steckern. Die
Bedienung des Aktivfilters GRIDCON® ACF BUILDING erfolgt über das Touchpanel. Das Touchpanel und
der CCU kommunizieren über RS 485-Bus.

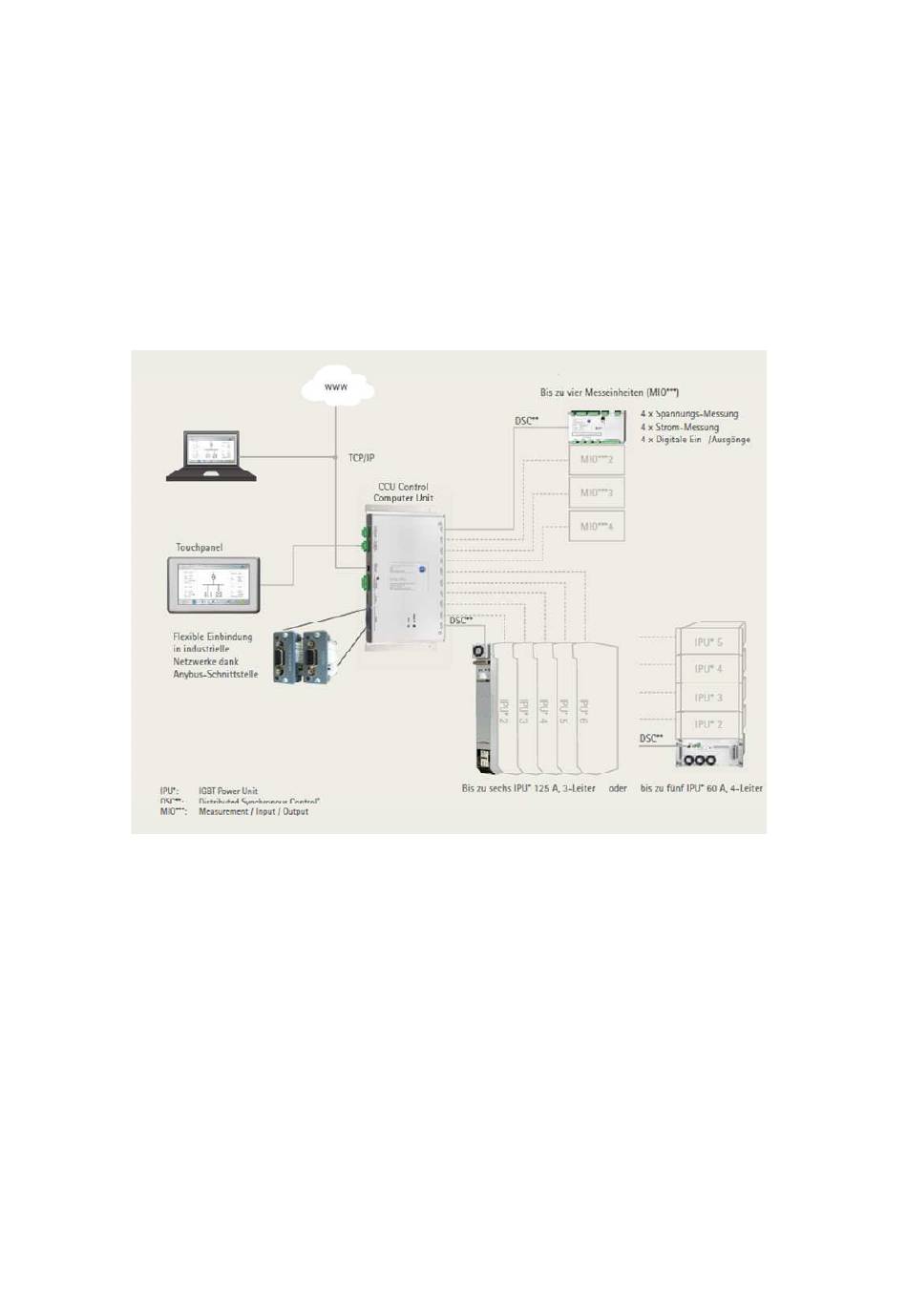

Abb. 5-4: Interne Kommunikationsarchitektur
Dokument Nr.: PQ-01-12-21-BA
Revision 01 | 08.03.2016
Seite 16
