7
Elektrischer Anschluss
Übersicht der Anschlusspunkte und angeschlossenen Geräte:
T3
MIO
Q01
F21 – F26

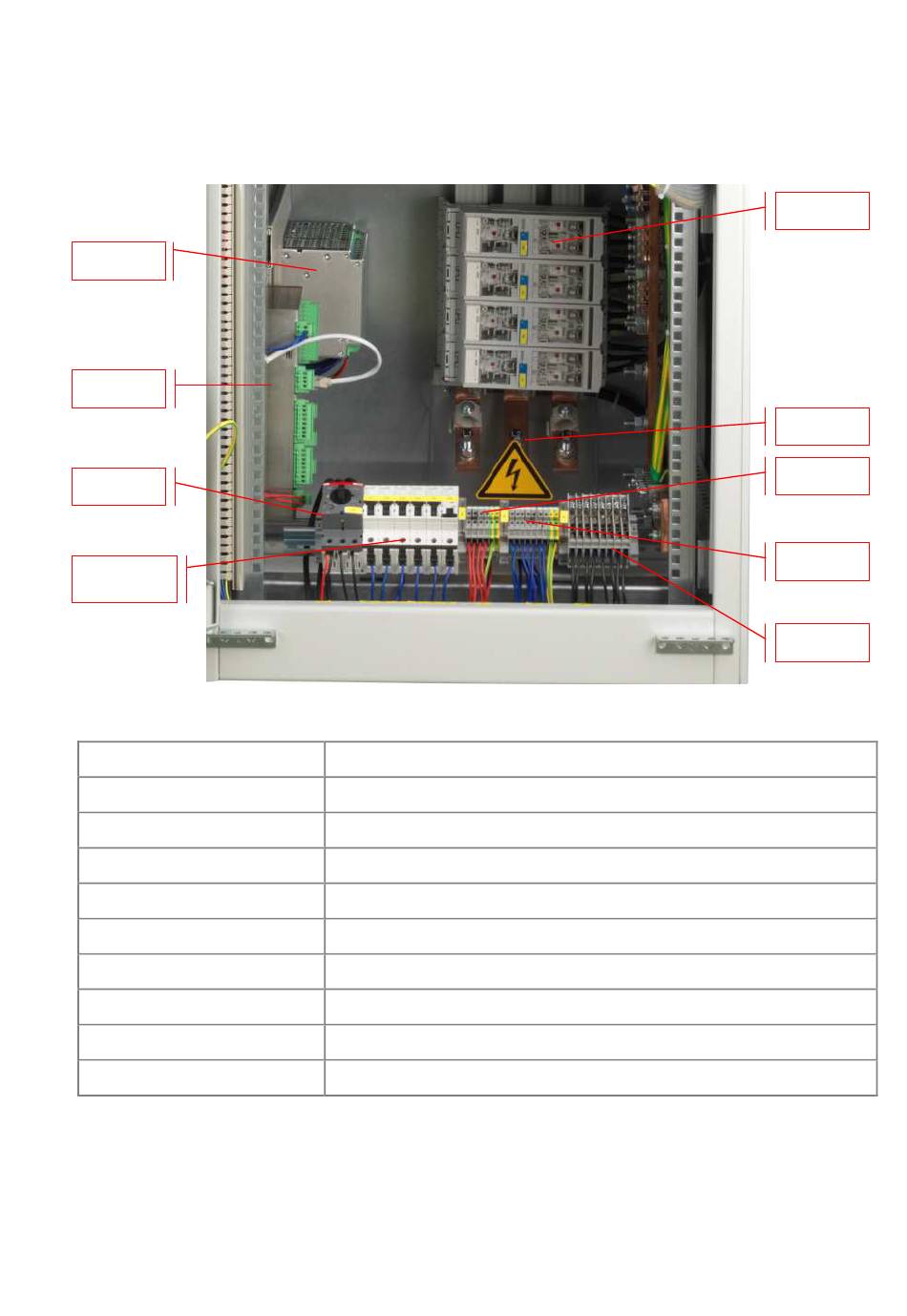

Abb. 7-1: Anschlusspunkte und angeschlossene Geräte GRIDCON® ACF BUILDING
Bezeichnung
X0
X4
X5
X6
Q1..Q5
Q01
F21..F26
T3
MIO
Tabelle 7-1: Legende der Anschlusspunkte und angeschlossenen Geräte GRIDCON® ACF BUILDING
7.1
Anschluss des Aktivfilters
Das Aktivfilter besitzt den Sammelschienenanschluss X0 sowie die Klemmleiste X6 für die Stromwandler
und X4 für die Kommunikationsleitungen (Abb. 7-1).
Dokument Nr.: PQ-01-12-21-BA
Beschreibung
Netzanschluss (L1;L2;L3;N;PE)
Reihenklemmen 24V DC
PE Reihenklemmen 230V AC
Stromwandlerklemmen
4 × NH Sicherungslasttrennschalter (3-polig)
1 × Motorschutzschalter
6 × Leistungsschalter
24 V DC Netzgerät
Messmodul mit digitalen Ein-/ Ausgängen
Revision 01 | 08.03.2016
Q1 – Q5
X0
X5
X4
X6
Seite 25
