WARNUNG: Beachten Sie, dass der Sekundärstromkreis des Stromwandlers, bei
Montagearbeiten immer kurzgeschlossen sein muss. Dieser Sekundärstromkreis darf unter
gar keinen Umständen geöffnet werden. Ein Nichtbeachten dieser Hinweise kann zu
schwersten Verletzungen oder zum Tod führen
Es ist darauf zu achten, dass die Zuordnung der Stromwandler der Phasenzuordnung der
Spannungsmessung entspricht. Es ist darauf zu achten, dass k und l nicht vertauscht sind.
HINWEIS: Im Fall von vertauschten k und l Anschlüssen der Stromwandler kann das
Stromsignal invertiert werden durch Eingabe eines negativen Primärstroms in den Software-
Einstellungen des entsprechenden Strom-Messeingangs der MIO.

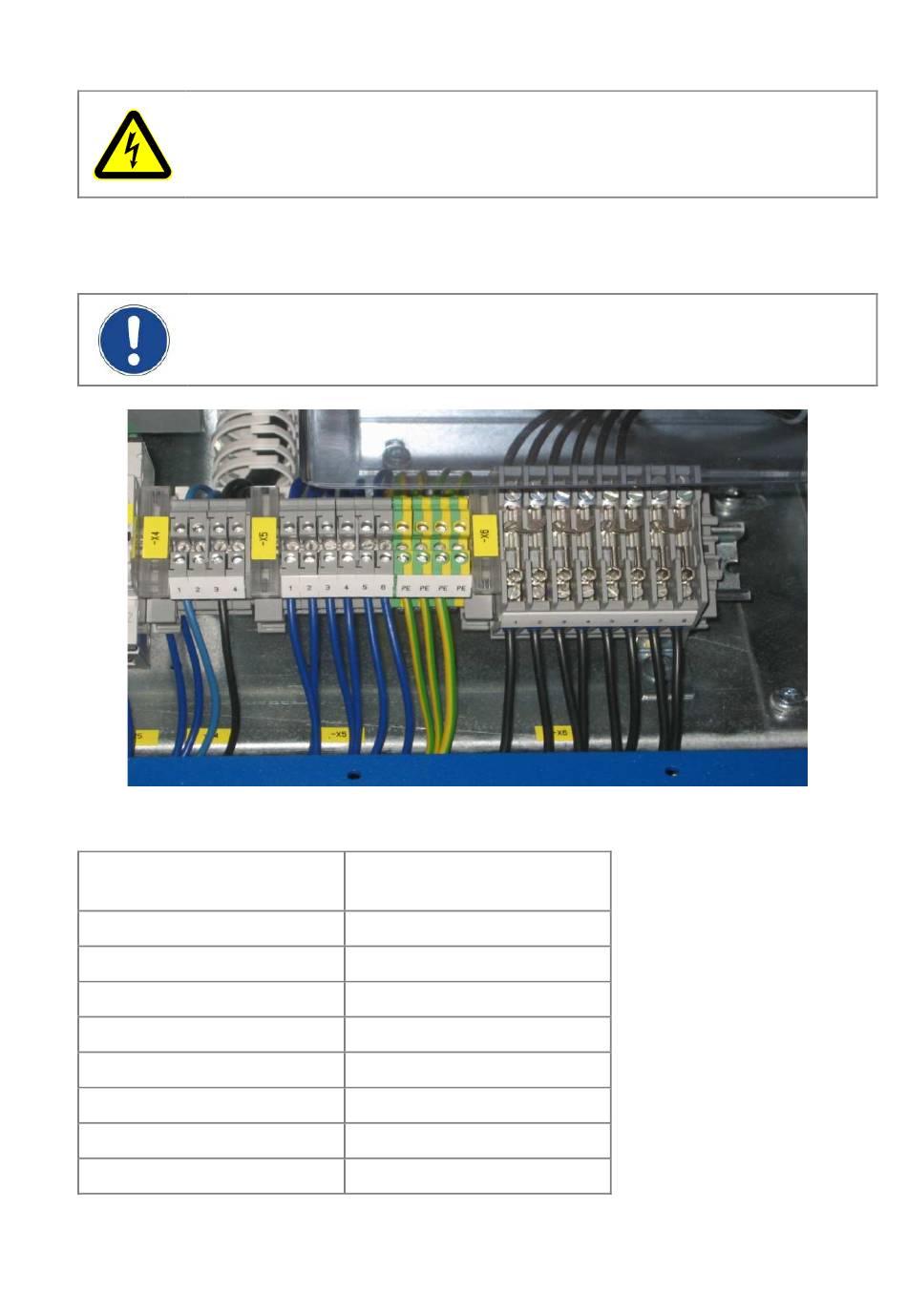

Abb. 7-3: Stromwandlerklemmen für Anschluss der Stromwandler
Anschlussklemmen für
Stromwandler X6
X6:01
X6:02
X6:03
X6:04
X6:05
X6:06
X6:07
X6:08
Tabelle 7-4: Anschlussklemmen für Stromwandler
Dokument Nr.: PQ-01-12-21-BA
Standard Zuordnung bei Vier-
Leiter-Betrieb
k (L1)
l (L1)
k (L2)
l (L2)
k (L3)
l (L3)
k
l
Revision 01 | 08.03.2016
Seite 29
