Empfohlene Vorgehensweise:
Wenn das FlexPendant startet, aber beim Anlauf nicht die Hauptbenutzeroberfläche
anzeigt, können Sie mit diesem Verfahren die mögliche Ursache des Problems
beheben.

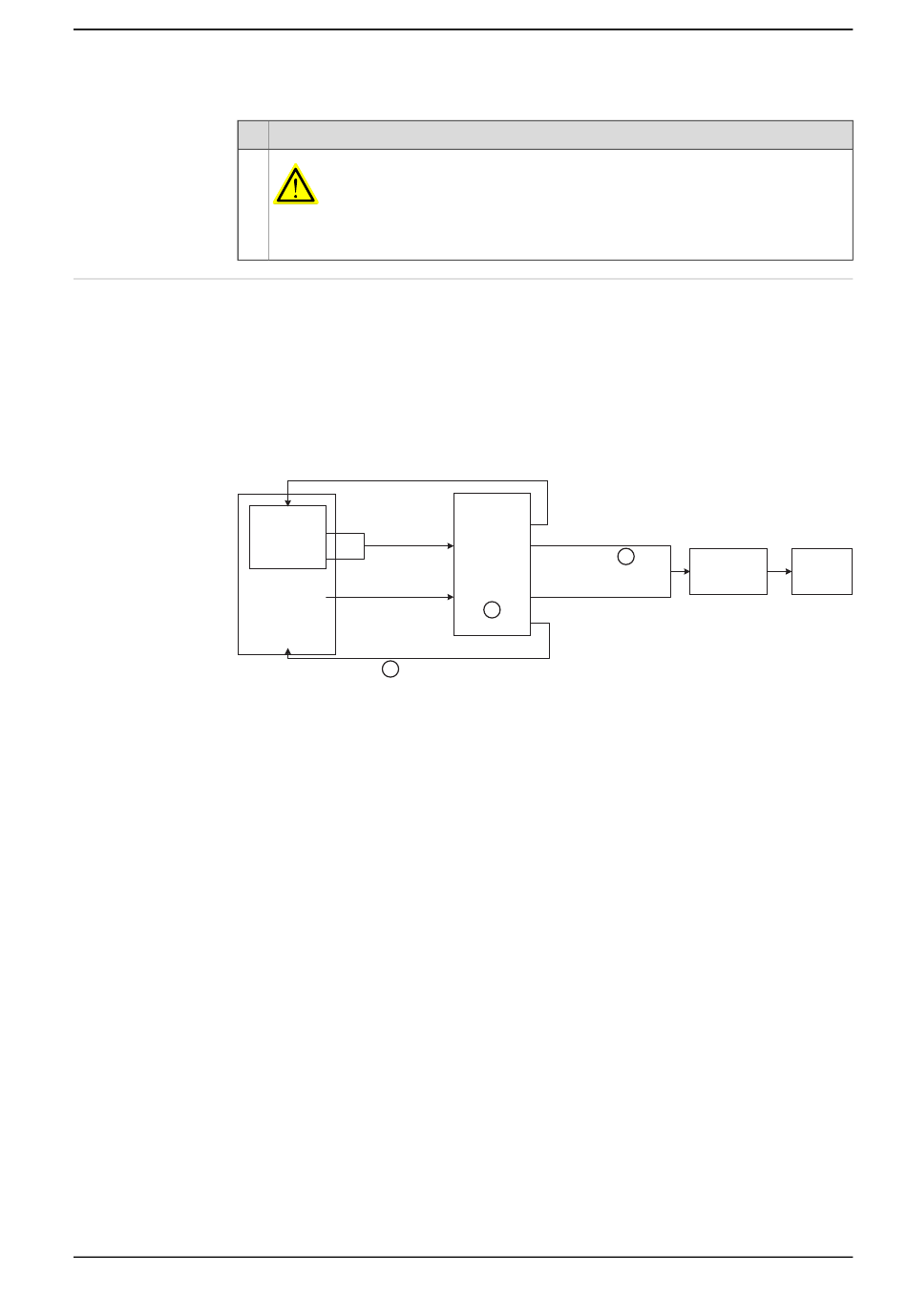

Sehen Sie sich das folgende Blockdiagramm an, um zu verstehen, wie die
Stromleitungen verbunden sind.
Blockdiagramm
xx2100001143
Produkthandbuch - OmniCore V250XT
3HAC073447-003 Revision: B
7.2.5 Problem beim Starten oder Verbinden des FlexPendant
Aktion
GEFAHR
Die Fehlersuche an der Steuerung beim Einschalten muss von Personal, das von ABB
geschult wurde, oder von ABB-Feldtechnikern durchgeführt werden.
24V SYS
X1
Dual channel
Safety
X6
safety
board
A2.K3
X7
Ethernet
X6
Main
computer A2
X1
24V PC
PC
LED
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
Robot signal
exchange
proxy K2
X3
ES & EN & MON & 24V HMI
X13
X12
HMI
LED
Ethernet
X8
X9
MS
X2
LED
Fortsetzung auf nächster Seite
7 Fehlerbehebung
Fortsetzung
HMI connection
FlexPendant
X4
377
