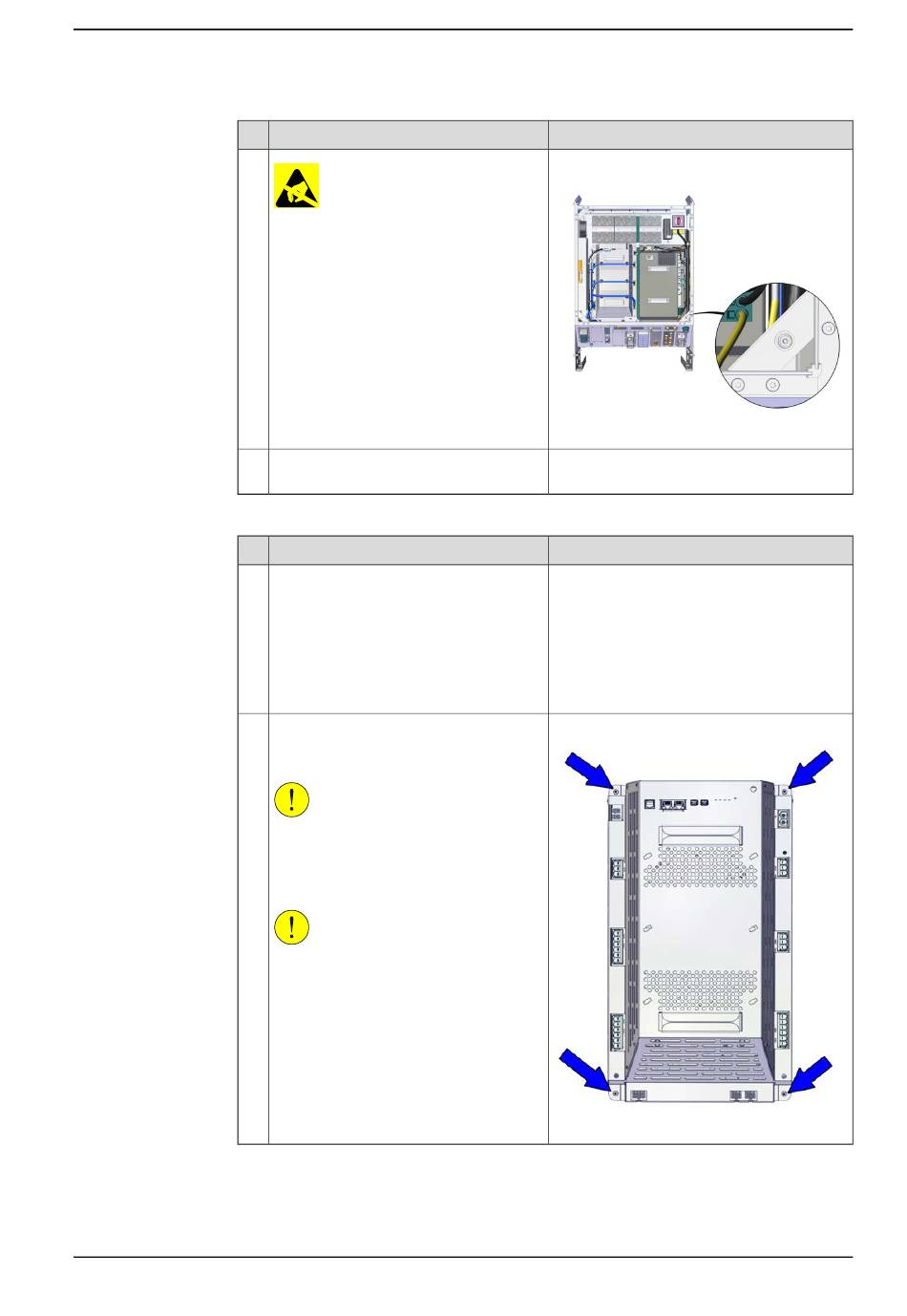

Entfernen der Antriebseinheit
1
2
Produkthandbuch - OmniCore V250XT
3HAC073447-003 Revision: B
Aktion
ELEKTROSTATISCHE ENTLA-
DUNG (ESD)
Die Ausrüstung reagiert empfindlich auf
elektrostatische Entladungen (ESD). Le-
sen Sie vor der Handhabung der Ausrüs-
tung die Sicherheitsinformationen im
Abschnitt
Die Einheit reagiert empfindlich
auf ESD auf Seite
43.
Stellen Sie sicher, dass die LED DC-BUS
High nicht leuchtet.
Aktion
Trennen:
•
T4.X7 -X12, T4.X15
•
T4.X17 - A1.X2
•
T4.X13 - A1.X11
•
T4.X5 - A1.X4
•
T4.X3 - A1.X12
•
T4.X1 - A1.X5
Entfernen Sie die Schrauben und ziehen
Sie die Antriebseinheit aus den zwei
Führungsstiften auf der Montageplatte.
VORSICHT
Das Gewicht der kompletten Antriebsein-
heit beträgt 11 kg.
Verwenden Sie beim Anheben dieser
Einheit Schutzhandschuhe.
VORSICHT
Das Kabelpaket ist empfindlich gegen
mechanische Beschädigungen. Gehen
Sie vorsichtig damit um, damit Schäden
an der Verkabelung oder den Anschlüs-
sen vermieden werden. Jegliches Verkan-
ten und Schrägstellung müssen vermie-
den werden.
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
5.2.11 Austausch der Antriebseinheit
Hinweis/Abbildung
Position der Armbanddruckknopfes:
xx2100000318
LEDs auf Seite
390.
Hinweis/Abbildung
Verlängerter Schraubendreher
xx2100000338
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
