5 Reparatur
5.3.3 Austausch des HMI-Signalanschlusses (FlexPendant)
Fortsetzung
Entfernen des HMI-Signalanschlusses
1
2
3
Fortsetzung auf nächster Seite
324
Aktion
Schneiden Sie die Kabelbinder durch und
entfernen Sie die Kabel vorsichtig aus
den Schellen im Schrank.
Hinweis
Notieren Sie sich die Reihenfolge beim
Entfernen der Kabel. Die Kabel müssen
wieder in der gleichen Position installiert
werden.
Trennen:
•
TPU (X4) - K2.X9 & X13

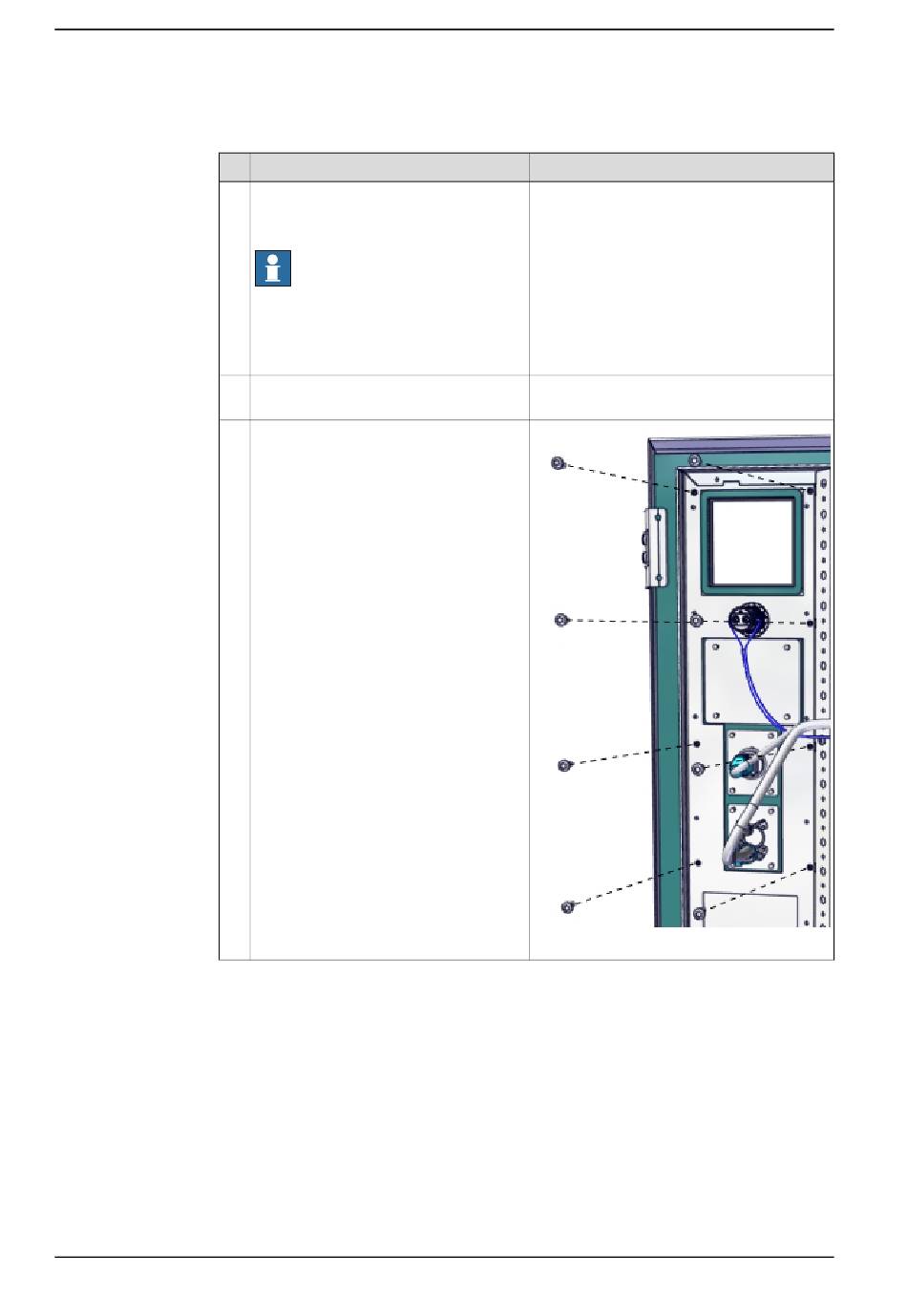

Entfernen Sie die Schrauben.
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx2100000830
Produkthandbuch - OmniCore V250XT
3HAC073447-003 Revision: B
