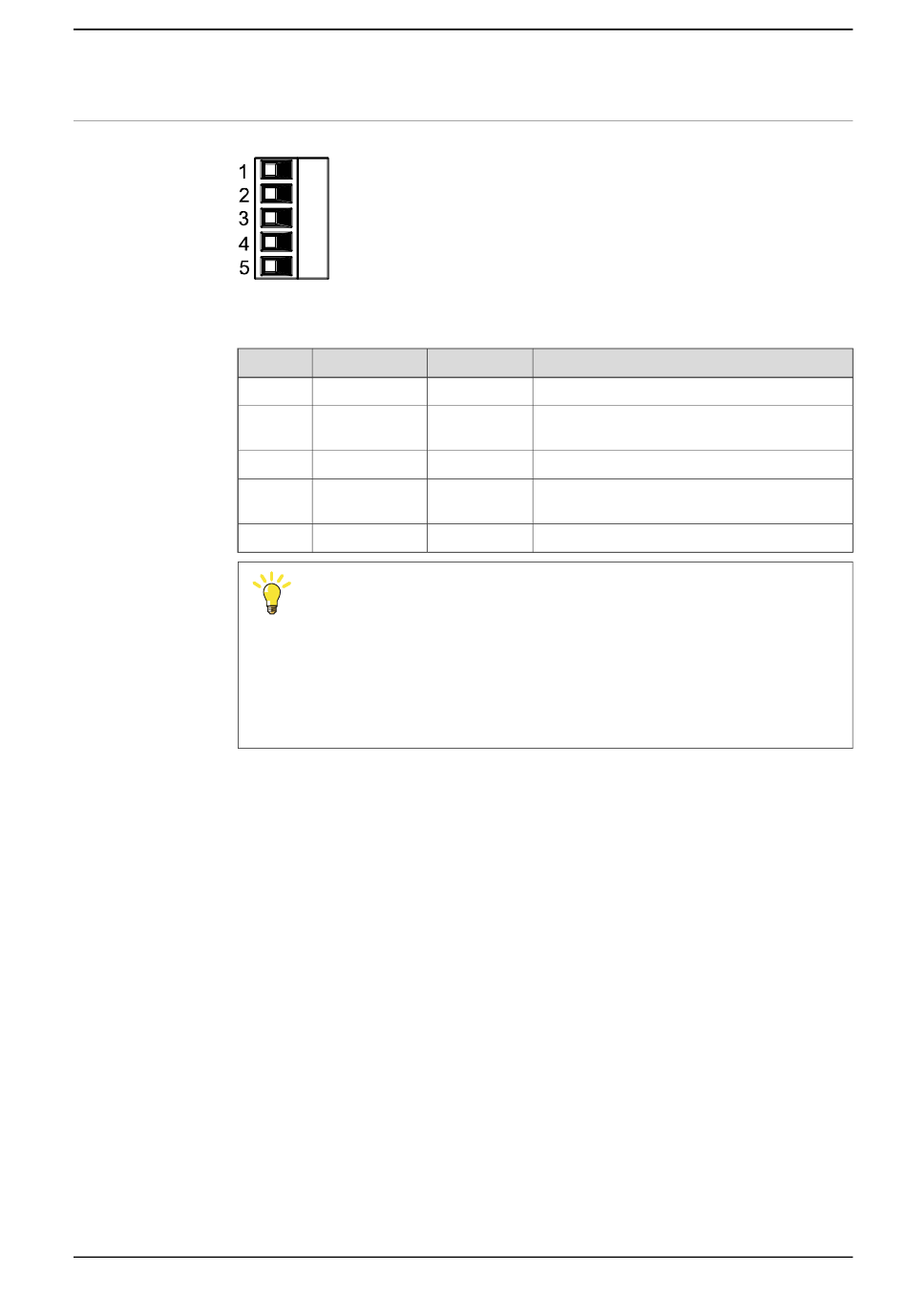

DeviceNet-Board-Steckverbinder (Option)
xx0200000292
Die nachfolgende Tabelle zeigt die Anschlüsse an DeviceNet-Steckverbinder:
E/A-Stift
1
2
3
4
5
Details zum Anschluss siehe Circuit diagram - OmniCore V250XT, 3HAC074000-008.
Produkthandbuch - OmniCore V250XT
3HAC073447-003 Revision: B
Signalname
V-
CANL
Abschirmung
CANH
V+
Tipp
Das DeviceNet-Netzwerk muss von einer separaten 24 V Stromversorgung
versorgt werden, sonst funktioniert die DeviceNet-Funktion nicht.
Siehe Anwendungshandbuch - DeviceNet-Master/Slave, 3HAC066562-003,
Abschnitt „Hardware-Übersicht" für weitere Informationen zum Anschluss von
24 V an das DeviceNet-Netzwerk.
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
3 Installation und Inbetriebnahme
3.5.8 Beschreibung für Anschlüsse
Aderfarbe Funktion
Schwarz DeviceNet-Netzwerknegativleistung ( 0 V)
Blau DeviceNet-Kommunikationsnetzwerkabschluss
(niedrig)
Unisoliert Netzwerkkabel, abgeschirmt
Weiß DeviceNet-Kommunikationsnetzwerkabschluss
(hoch)
Rot DeviceNet-Netzwerkpositivleistung ( 24 V DC)
Fortsetzung
Fortsetzung auf nächster Seite
