3 Installation und Inbetriebnahme
3.5.8 Beschreibung für Anschlüsse
Fortsetzung
Fortsetzung auf nächster Seite
100
Hinweis

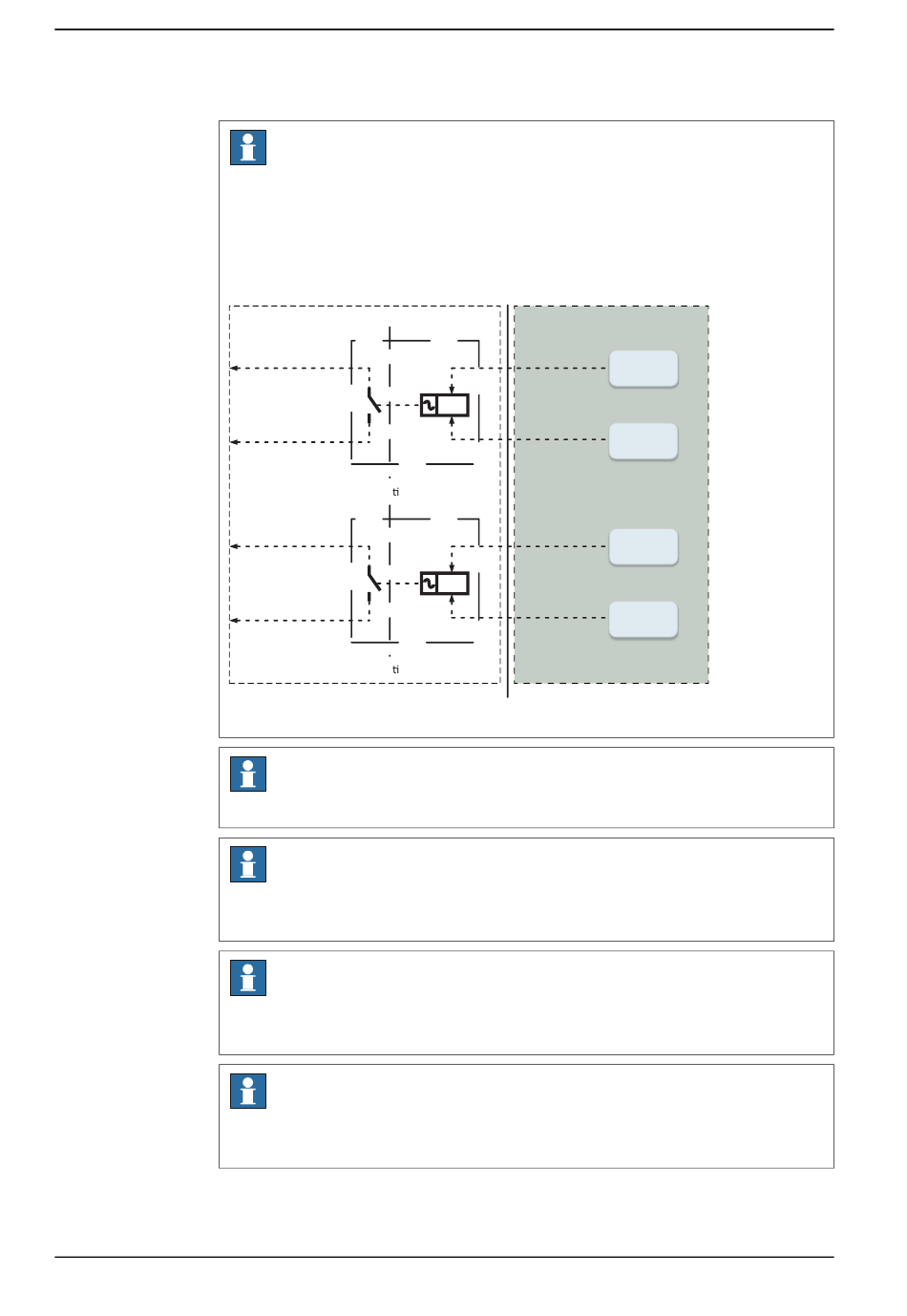

Das mit den ESOUT-Stiften verbundene Gerät muss die Anforderung gemäß IEC
61131-2 Type 1 Eingang erfüllen.
Wenn das Gerät diese Anforderung nicht erfüllen kann, wird eine Sicherheits-SPS
oder ein Relais benötigt. ABB Safety Relay E1T 1 s, 24DC wird empfohlen.
Customer provided device
Relay Output for
Safety Input
of Next Stage
Isola on
Relay Output for
Safety Input
of Next Stage
Isola on
xx2000001763
Hinweis
Status 0 des Not-Halt-Ausgangs muss als Not-Halt ausgelöst erkannt werden.
Hinweis
Die maximale Länge des mit den ESOUT-Stiften verbundenen Kabels muss 10
m betragen.
Hinweis
Das Kabel muss vor äußeren EM-Einflüssen geschützt werden. Die Verwendung
von separaten, mehradrigen Kabeln wird empfohlen.
Hinweis
Alle externen Sicherheitsgeräte müssen an die Kundenschnittstelle für Sicherheit
angeschlossen werden.
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
K2.X15
Safety PLC
or Relay
Safety PLC
or Relay
Produkthandbuch - OmniCore V250XT
14
ESOUT1 +
13
ESOUT1
-
12
ESOUT2 +
11
ESOUT2
-
3HAC073447-003 Revision: B
