ABB Robotics OmniCore V250XT Produkthandbuch Seite 144

3 Installation und Inbetriebnahme
3.7.6 Einbau des Conveyor Tracking-Moduls (CTM)
Fortsetzung
4
5
6
7
8
Für weitere Informationen zur Option Conveyor Tracking siehe
Anwendungshandbuch - Conveyor Tracking.
144
Aktion

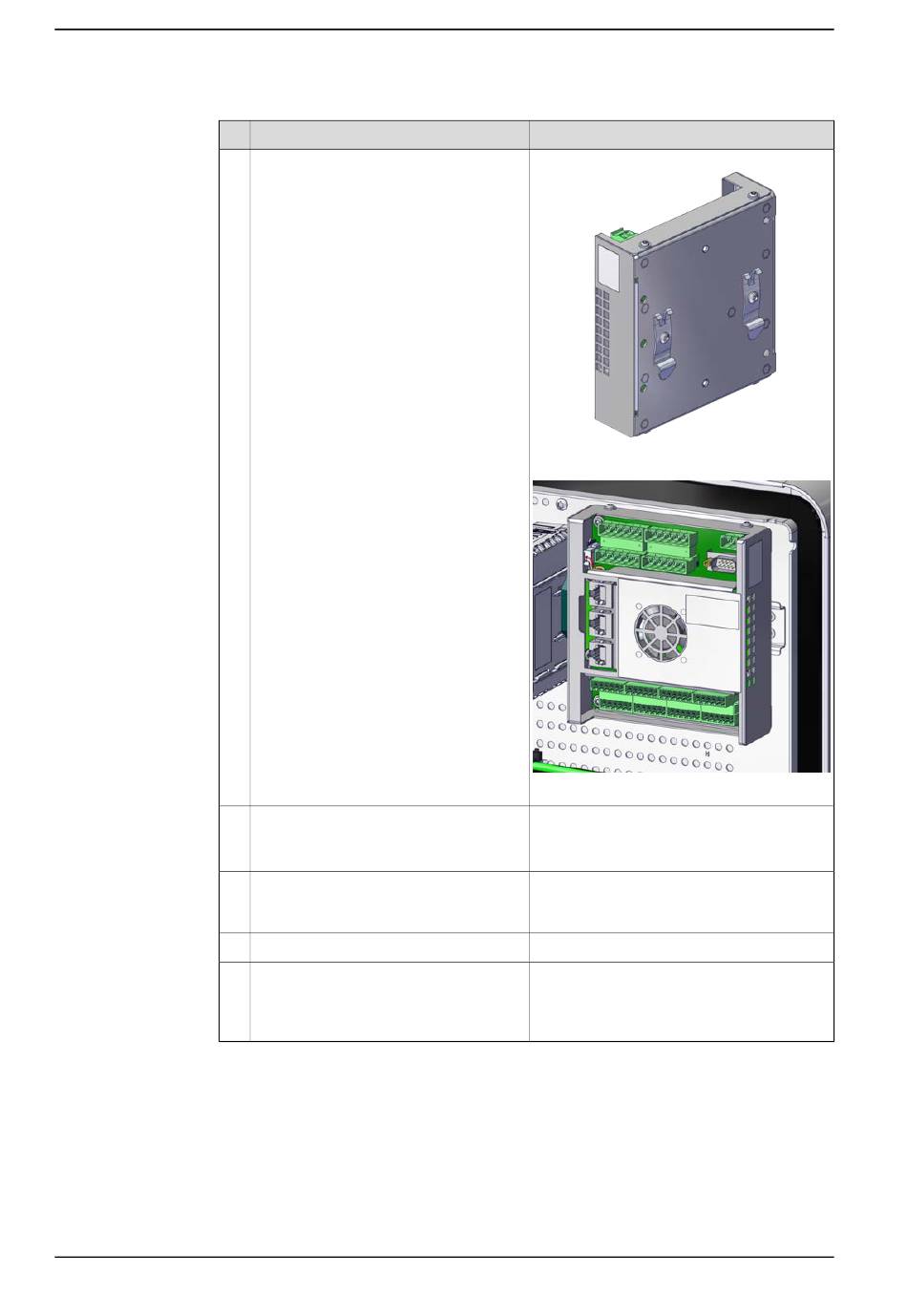

Montieren Sie das Conveyor Tracking-
Modul und drücken Sie das untere Teil
ein, bis ein klickendes Geräusch zu hö-
ren ist.
Verbinden:
• B1.X1 - K2.X5
• B1.X7 - K4.X1-X5
Verbinden Sie die Drähte wie erforderlich
mit den Eingangs- und Ausgangsan-
schlüssen.
Die Tür schließen.
Führen Sie die Funktionstests durch, um
zu überprüfen, ob die Sicherheitsfunktio-
nen einwandfrei funktionieren, siehe
Funktionstests auf Seite 173.
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx1900001913
xx1900001912
Siehe Anwendungshandbuch - Conveyor
Tracking.
Schließen der Tür auf Seite
Produkthandbuch - OmniCore V250XT
3HAC073447-003 Revision: B
182.
