5 Reparatur
5.3.3 Austausch des HMI-Signalanschlusses (FlexPendant)
Fortsetzung

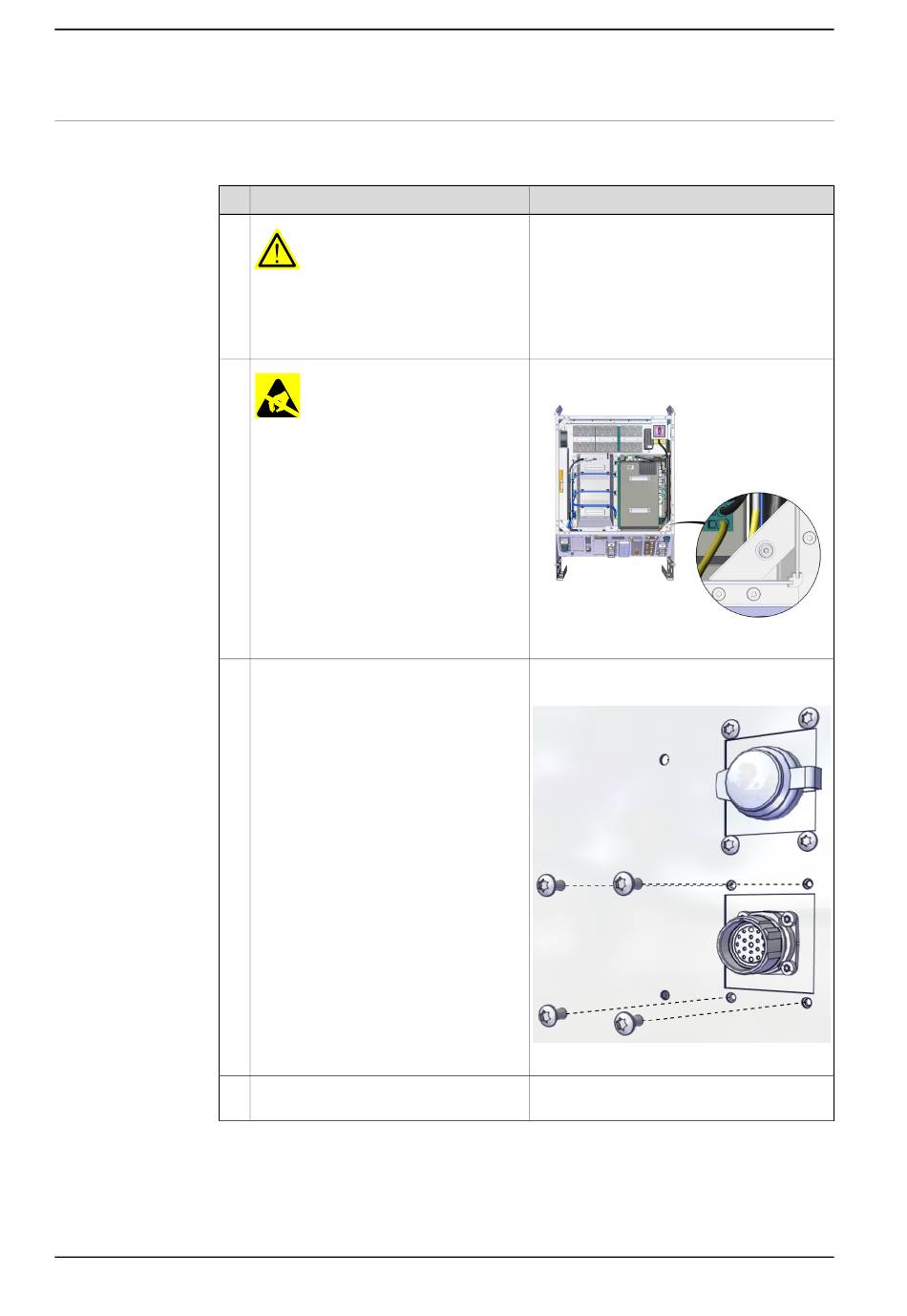

Einbau des HMI-Signalanschlusses
Einbau des HMI-Signalanschlusses
1
2
3
4
Fortsetzung auf nächster Seite
326
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem
Beginn von Arbeiten im Schrank ab.
Weitere Informationen siehe
Sicherheit auf Seite 28.
ELEKTROSTATISCHE ENTLA-
DUNG (ESD)
Die Ausrüstung reagiert empfindlich auf
elektrostatische Entladungen (ESD). Le-
sen Sie vor der Handhabung der Ausrüs-
tung die Sicherheitsinformationen im
Abschnitt Die Einheit reagiert empfindlich
auf ESD auf Seite 43.
Setzen Sie den HMI-Signalanschluss von
der Innenseite des Schranks aus in die
Abdeckung ein.
Befestigen Sie sie mit den Schrauben.
Verbinden:
• TPU (X4) - K2.X9 & X13
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
Elektrische
Position der Armbanddruckknopfes:
xx2100000318
Schrauben: Torx, Senkschraube M4x10 (4
St.)
xx2100000832
