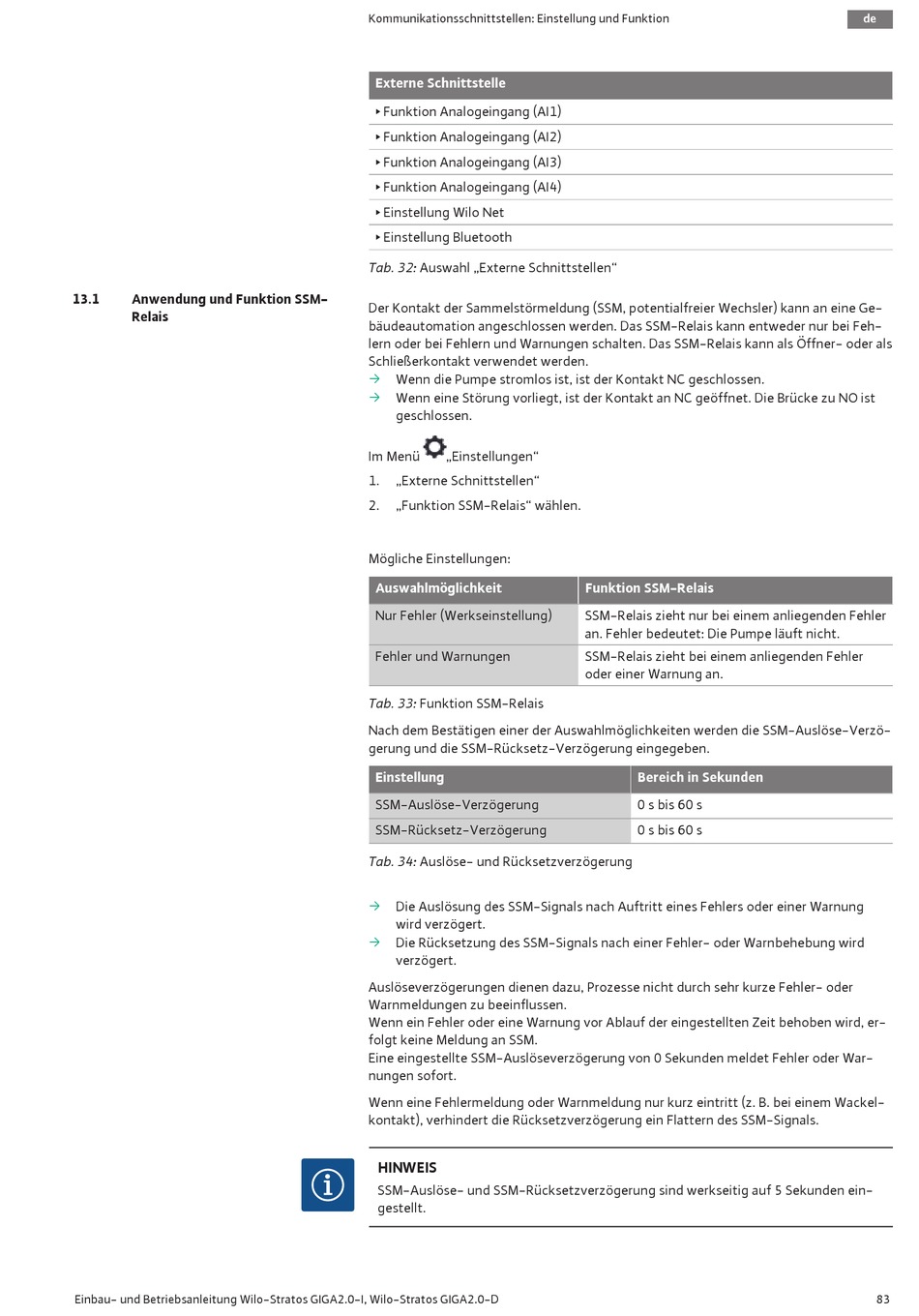

13.1 Anwendung und Funktion SSM-
Relais
Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Kommunikationsschnittstellen: Einstellung und Funktion
Externe Schnittstelle
‣ Funktion Analogeingang (AI1)
‣ Funktion Analogeingang (AI2)
‣ Funktion Analogeingang (AI3)
‣ Funktion Analogeingang (AI4)
‣ Einstellung Wilo Net
‣ Einstellung Bluetooth
Tab. 32: Auswahl „Externe Schnittstellen"
Der Kontakt der Sammelstörmeldung (SSM, potentialfreier Wechsler) kann an eine Ge-
bäudeautomation angeschlossen werden. Das SSM-Relais kann entweder nur bei Feh-
lern oder bei Fehlern und Warnungen schalten. Das SSM-Relais kann als Öffner- oder als
Schließerkontakt verwendet werden.
ƒ
Wenn die Pumpe stromlos ist, ist der Kontakt NC geschlossen.
ƒ
Wenn eine Störung vorliegt, ist der Kontakt an NC geöffnet. Die Brücke zu NO ist
geschlossen.
Im Menü „Einstellungen"
1. „Externe Schnittstellen"
2. „Funktion SSM-Relais" wählen.
Mögliche Einstellungen:
Auswahlmöglichkeit
Nur Fehler (Werkseinstellung)
Fehler und Warnungen
Tab. 33: Funktion SSM-Relais
Nach dem Bestätigen einer der Auswahlmöglichkeiten werden die SSM-Auslöse-Verzö-
gerung und die SSM-Rücksetz-Verzögerung eingegeben.

Einstellung

SSM-Auslöse-Verzögerung
SSM-Rücksetz-Verzögerung
Tab. 34: Auslöse- und Rücksetzverzögerung
ƒ
Die Auslösung des SSM-Signals nach Auftritt eines Fehlers oder einer Warnung
wird verzögert.
ƒ
Die Rücksetzung des SSM-Signals nach einer Fehler- oder Warnbehebung wird
verzögert.
Auslöseverzögerungen dienen dazu, Prozesse nicht durch sehr kurze Fehler- oder
Warnmeldungen zu beeinflussen.
Wenn ein Fehler oder eine Warnung vor Ablauf der eingestellten Zeit behoben wird, er-
folgt keine Meldung an SSM.
Eine eingestellte SSM-Auslöseverzögerung von 0 Sekunden meldet Fehler oder War-
nungen sofort.
Wenn eine Fehlermeldung oder Warnmeldung nur kurz eintritt (z. B. bei einem Wackel-
kontakt), verhindert die Rücksetzverzögerung ein Flattern des SSM-Signals.
HINWEIS
SSM-Auslöse- und SSM-Rücksetzverzögerung sind werkseitig auf 5 Sekunden ein-
gestellt.
Funktion SSM-Relais
SSM-Relais zieht nur bei einem anliegenden Fehler
an. Fehler bedeutet: Die Pumpe läuft nicht.
SSM-Relais zieht bei einem anliegenden Fehler
oder einer Warnung an.
Bereich in Sekunden
0 s bis 60 s
0 s bis 60 s
