5.4 Zubehör
Für die Helix-Baureihe
Originalzubehör verfügbar:

Bezeichnung

2 Rundgegenflansche, Edelstahl, 1.4404
(PN 16 – DN 50)
2 Rundgegenflansche, Edelstahl, 1.4404
(PN 25 – DN 50)
2 Rundgegenflansche, Stahl,
(PN 16 – DN 50)
2 Rundgegenflansche, Stahl,
(PN 25 – DN 50)
2 Rundgegenflansche, Edelstahl, 1.4404
(PN 16 – DN 65)
2 Rundgegenflansche, Edelstahl, 1.4404
(PN 25 – DN 65)
2 Rundgegenflansche, Stahl,
(PN 16 – DN 65)
2 Rundgegenflansche, Stahl,
(PN 25 – DN 65)
2 Rundgegenflansche, Edelstahl, 1.4404
(PN 16 – DN 80)
2 Rundgegenflansche, Edelstahl, 1.4404
(PN 25 – DN 80)
2 Rundgegenflansche, Stahl,
(PN 16 – DN 80)
2 Rundgegenflansche, Stahl,
(PN 25 – DN 80)
Bypass-Bausatz 30 bar
Bypass-Bausatz
(mit Druckmessgerät 25 bar)
Grundplatte mit Dämpfern für Pumpen bis
5,5 kW

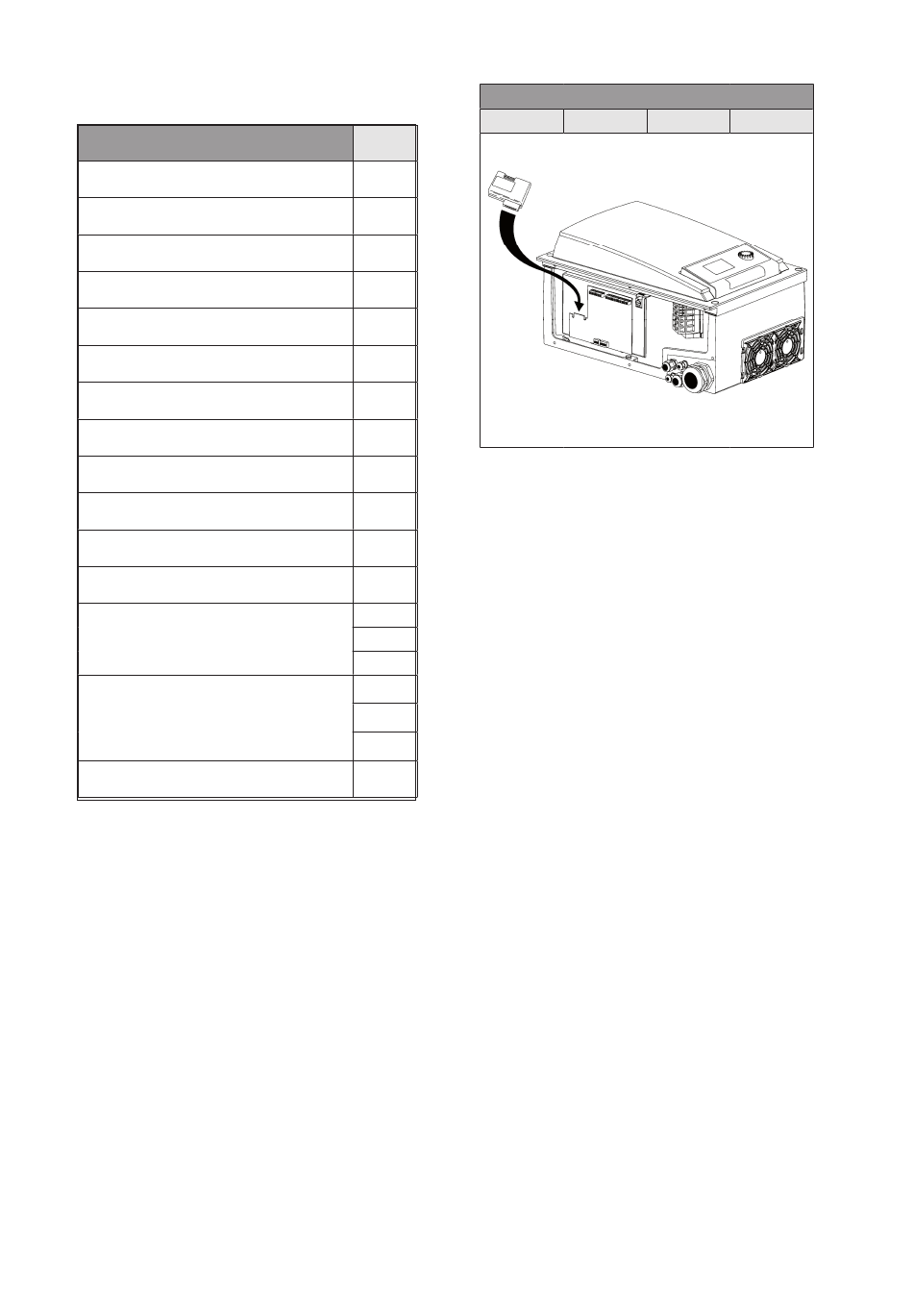

• IF-Modul PLR für den Anschluss an den PLR/
Schnittstellenkonverter
• IF-Modul LON für den Anschluss an das
LONWORKS -Netzwerk. Diese Module werden
direkt in die Anschlussschnittstellen des Umrich-
ters gesteckt (siehe Abbildung unten).
• Rückflussverhinderer (mit Sporn oder Federring
für Betrieb unter konstantem Druck)
• Schutzbausatz gegen Trockenlauf
• Bausatz Drucksensor zur Regelung (Genauigkeit:
≤ 1 %, Einsatz zwischen 30 % und 100 % des
Messbereichs)
Wir empfehlen, nur neues Zubehör zu verwenden.
Einbau- und Betriebsanleitung – Wilo-Helix VE / MVIE 11/15/18,5/22kW – IE5
ist folgendes
Arti-
kel-N r .
4038587
4038589
4038585
4038588
4038592
4038594
4038591
4038593
4073797
6.
4073799
6.1
4072534
4072536
4230274
4230275
4230276
4230316
4230317
4230318
4157154

Leistung (kW)

11 15 18,5

Beschreibung und Funktion

Beschreibung des Produkts

Fig. 1
1 - Motorbefestigungsbolzen
2 - Kupplungsschutz
3 - Gleitringdichtung
4 - Hydraulik-Stufengehäuse
5 - Laufrad
6 - Pumpenwelle
7 - Motor
8 - Kupplung
9 - Laterne
10 - Rohrmantel
11 - Flansch
12 - Pumpengehäuse
13 - Grundplatte
Fig. 2, 3
1 - Saugkorb
2 - Saugventil der Pumpe
3 - Druckventil der Pumpe
4 - Absperrventil
5 - Entleerungs- und Ansaugstopfen
6 - Entlüftungs- und Füllstopfen
7 - Behälter
8 - Fundamentsockel
9 - Optional: Druckstopfen
(a – Saugseite, b – Druckseite)
10 - Hebehaken
Fig. A1, A2, A3, A4
1 - DIP-Schalterblock
2 - Drucksensor
3 - Behälter
4 - Isolierungsventil des Behälters
Deutsch
