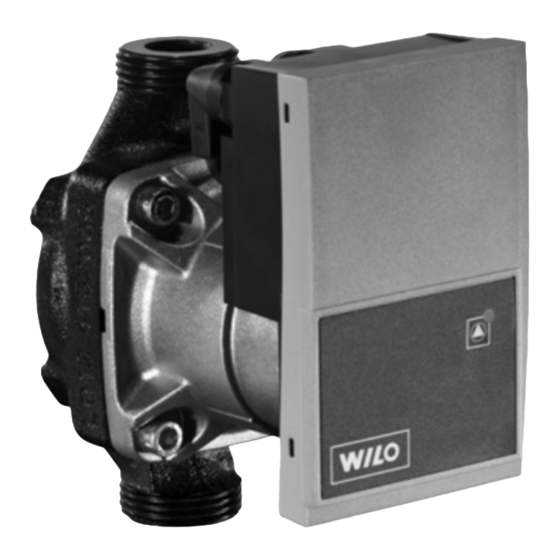

Wilo Yonos PARA Handbuch
Hocheffizienzpumpe
Verwandte Anleitungen für Wilo Yonos PARA
Inhaltszusammenfassung für Wilo Yonos PARA
- Seite 1 Wilo-Yonos PARA Einbau- und Betriebsanleitung Installation and operating instructions Notice de montage et de mise en service APPLIES TO EUROPEAN DIRECTIVE FOR ENERGY RELATED PRODUCTS...
- Seite 2 Fig. 1: Fig. 2: Fig. 3a: Fig. 3b: H max H max H min H min...
- Seite 3 Fig. 3c: Fig. 3d: n/¹/min 85 88 PWM % Fig. 3e: Fig. 4: n/¹/min 7 12 15 95 100 PWM % Fig. 5: PE N...
- Seite 4 Fig. 5: Fig. 6:...
- Seite 5 Einbau- und Betriebsanleitung Installation and operating instructions Notice de montage et de mise en service...
- Seite 7 Der Benutzer kann (schwere) Verletzungen erleiden. 'Warnung' beinhaltet, dass (schwere) Personenschäden wahrscheinlich sind, wenn der Hinweis missachtet wird. VORSICHT! Es besteht die Gefahr, das Produkt/die Anlage zu beschädigen. 'Vorsicht' bezieht sich auf mögliche Produktschäden durch Missachten des Hinweises. Einbau- und Betriebsanleitung Wilo-Yonos PARA...
- Seite 8 Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. WILO SE 05/2012...
- Seite 9 Dies kann Körperverletzungen und Sachschäden zur Folge haben. Im zusammengebauten Zustand wird das Magnetfeld des Rotors im Eisenkreis des Motors geführt. Dadurch ist außerhalb der Maschine kein gesundheits- schädliches Magnetfeld nachweisbar. Einbau- und Betriebsanleitung Wilo-Yonos PARA...
-
Seite 10: Transport Und Zwischenlagerung
Das Produkt darf keinen Temperaturen außerhalb des Bereichs von 0 °C bis +40°C ausgesetzt werden. Die Lagerzeit kann bis zu 2 Jahre betragen. Restli- ches Wasser, im Falle von Produktionsprüfungen des Kunden, kann nicht zu Frostschäden führen. WILO SE 05/2012... -
Seite 11: Bestimmungsgemäße Verwendung
Deutsch 4 Bestimmungsgemäße Verwendung Die Umwälzpumpen der Baureihe Wilo-Yonos PARA sind für Warmwasser-Hei- zungsanlagen und ähnliche Systeme mit ständig wechselnden Förderströmen konzipiert. Zugelassene Fördermedien sind Heizungswasser nach VDI 2035, Wasser-/Glykolgemische im Mischungsverhältnis 1:1. Bei Beimischungen von Glykol sind die Förderdaten der Pumpe entsprechend der höheren Viskosität, abhängig vom prozentualen Mischungsverhältnis zu korrigieren. - Seite 12 Der Differenzdruck-Sollwert H wird über dem zulässigen Förderstrombereich konstant auf dem eingestellten Differenzdruck-Sollwert bis zur Maximalkenn- linie gehalten (Fig. 3b). Wilo empfiehlt diese Regelungsart bei Fußbodenheiz- kreisen oder älteren Heizungssystemen mit groß dimensionierten Rohrleitungen, sowie bei allen Anwendungen die keine veränderliche Rohrnetz- kennlinie haben, wie z.
-
Seite 13: Installation Und Elektrischer Anschluss
• Bei Wärmedämmarbeiten darauf achten, dass der Pumpenmotor, sowie das Modul nicht gedämmt werden. Die Kondensatablauföffnungen müssen frei sein. • Spannungsfreie Montage mit waagerecht liegendem Pumpenmotor durchfüh- ren. Einbaulagen für die Pumpe siehe Fig. 4. • Richtungspfeile auf dem Pumpengehäuse zeigen die Fließrichtung an. Einbau- und Betriebsanleitung Wilo-Yonos PARA... - Seite 14 1. Standard: 3-adriges umspritztes Kabel mit Messing Aderendhülsen 2. Optional: Molex 3-Wge Stecker Fig.6 3. Optional: Wilo-Connector (Fig. 5a bis 5e). Demontage des Wilo-Connectors nach Fig. 5f vornehmen, dazu ist ein Schraubendreher erforderlich. • Anschluss des Signalkabels (PWM) vornehmen: • Braun, PWM + (Signaleigenschaften) •...
-
Seite 15: Wartung
• Schäden am Anschlusskabel sind grundsätzlich nur durch einen qualifizierten Elektroinstallateur zu beheben. Nach erfolgten Wartungs- und Reparaturarbeiten die Pumpe entsprechend Kapitel „Installation und elektrischer Anschluss“ einbauen bzw. anschließen. Das Einschalten der Pumpe erfolgt nach Kapitel „Inbetriebnahme“. Einbau- und Betriebsanleitung Wilo-Yonos PARA... -
Seite 16: Störungen, Ursachen Und Beseitigung
3. Elektronik ist 3. Pumpe austauschen defekt Läßt sich die Betriebsstörung nicht beheben, wenden Sie sich bitte an das Fachhandwerk oder an den Wilo-Werkskundendienst. 11 Ersatzteile Die Ersatzteil-Bestellung erfolgt über örtliche Fachhandwerker und/oder den Kundendienst. Um Rückfragen und Fehlbestellungen zu vermeiden, sind bei jeder Bestellung sämtliche Daten des Typenschildes anzugeben. - Seite 38 Pumpentypen, WILO YONOS PARA RK WILO YONOS PARA PWM are meeting the requirements of the European legislation concerning: sont conformes aux dispositions des directives : mit folgenden Richtlinien übereinstimmen:...
