5.3
Lieferumfang
5.4
Zubehör
6
Beschreibung und Funktion
6.1
Produktbeschreibung

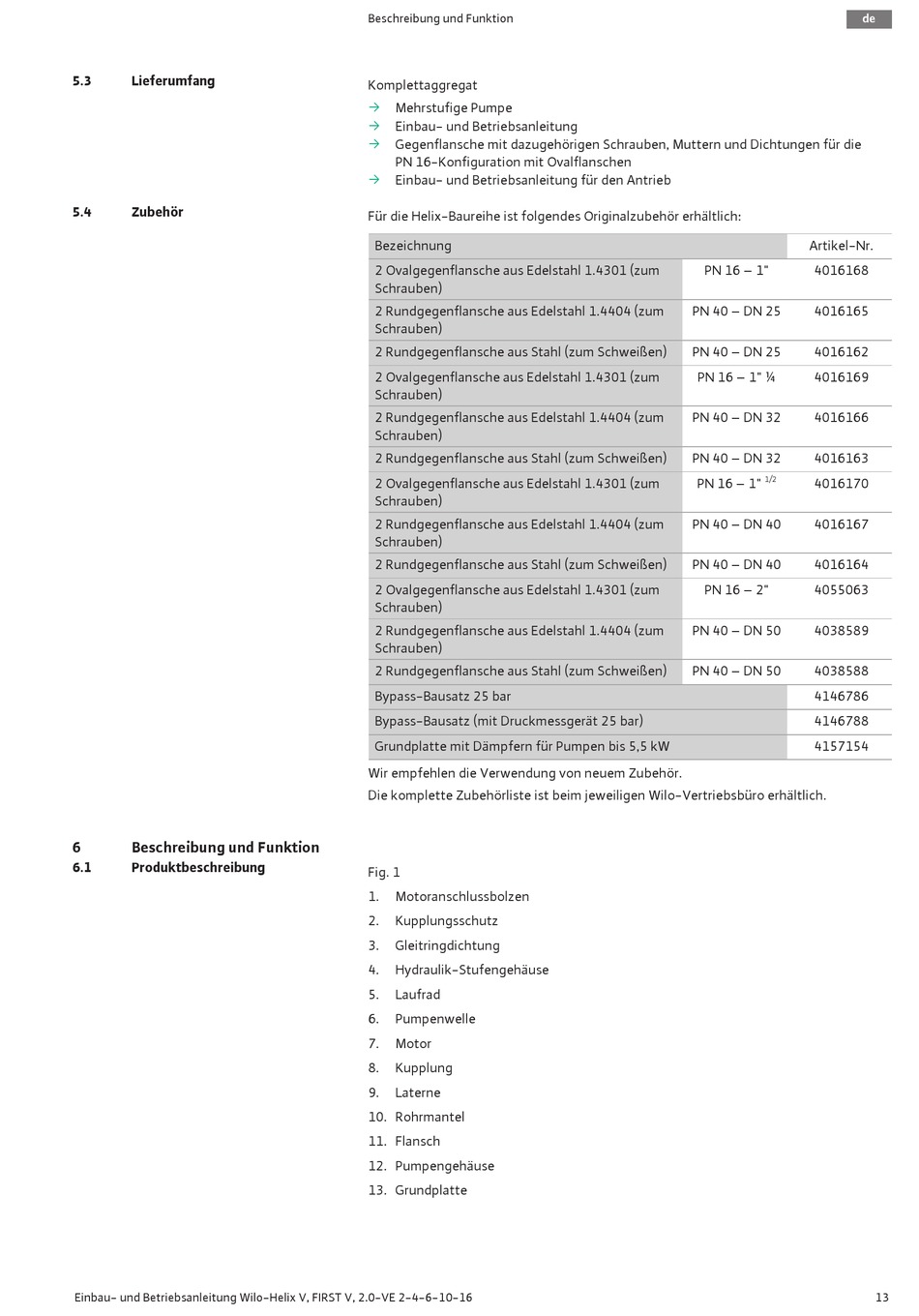

Einbau- und Betriebsanleitung Wilo-Helix V, FIRST V, 2.0-VE 2-4-6-10-16
Beschreibung und Funktion
Komplettaggregat
ƒ
Mehrstufige Pumpe
ƒ
Einbau- und Betriebsanleitung
ƒ
Gegenflansche mit dazugehörigen Schrauben, Muttern und Dichtungen für die
PN 16-Konfiguration mit Ovalflanschen
ƒ
Einbau- und Betriebsanleitung für den Antrieb
Für die Helix-Baureihe ist folgendes Originalzubehör erhältlich:
Bezeichnung
2 Ovalgegenflansche aus Edelstahl 1.4301 (zum
Schrauben)
2 Rundgegenflansche aus Edelstahl 1.4404 (zum
Schrauben)
2 Rundgegenflansche aus Stahl (zum Schweißen)
2 Ovalgegenflansche aus Edelstahl 1.4301 (zum
Schrauben)
2 Rundgegenflansche aus Edelstahl 1.4404 (zum
Schrauben)
2 Rundgegenflansche aus Stahl (zum Schweißen)
2 Ovalgegenflansche aus Edelstahl 1.4301 (zum
Schrauben)
2 Rundgegenflansche aus Edelstahl 1.4404 (zum
Schrauben)
2 Rundgegenflansche aus Stahl (zum Schweißen)
2 Ovalgegenflansche aus Edelstahl 1.4301 (zum
Schrauben)
2 Rundgegenflansche aus Edelstahl 1.4404 (zum
Schrauben)
2 Rundgegenflansche aus Stahl (zum Schweißen)
Bypass-Bausatz 25 bar
Bypass-Bausatz (mit Druckmessgerät 25 bar)
Grundplatte mit Dämpfern für Pumpen bis 5,5 kW
Wir empfehlen die Verwendung von neuem Zubehör.
Die komplette Zubehörliste ist beim jeweiligen Wilo-Vertriebsbüro erhältlich.
Fig. 1
1.
Motoranschlussbolzen
2.
Kupplungsschutz
3.
Gleitringdichtung
4.
Hydraulik-Stufengehäuse
5.
Laufrad
6.
Pumpenwelle
7.
Motor
8.
Kupplung
9.
Laterne
10. Rohrmantel
11. Flansch
12. Pumpengehäuse
13. Grundplatte
de
Artikel-Nr.
PN 16 – 1"
4016168
PN 40 – DN 25
4016165
PN 40 – DN 25
4016162
PN 16 – 1" ¼
4016169
PN 40 – DN 32
4016166
PN 40 – DN 32
4016163
1/2
PN 16 – 1"
4016170
PN 40 – DN 40
4016167
PN 40 – DN 40
4016164
PN 16 – 2"
4055063
PN 40 – DN 50
4038589
PN 40 – DN 50
4038588
4146786
4146788
4157154
13
