HYDAC FILTER SYSTEMS GMBH

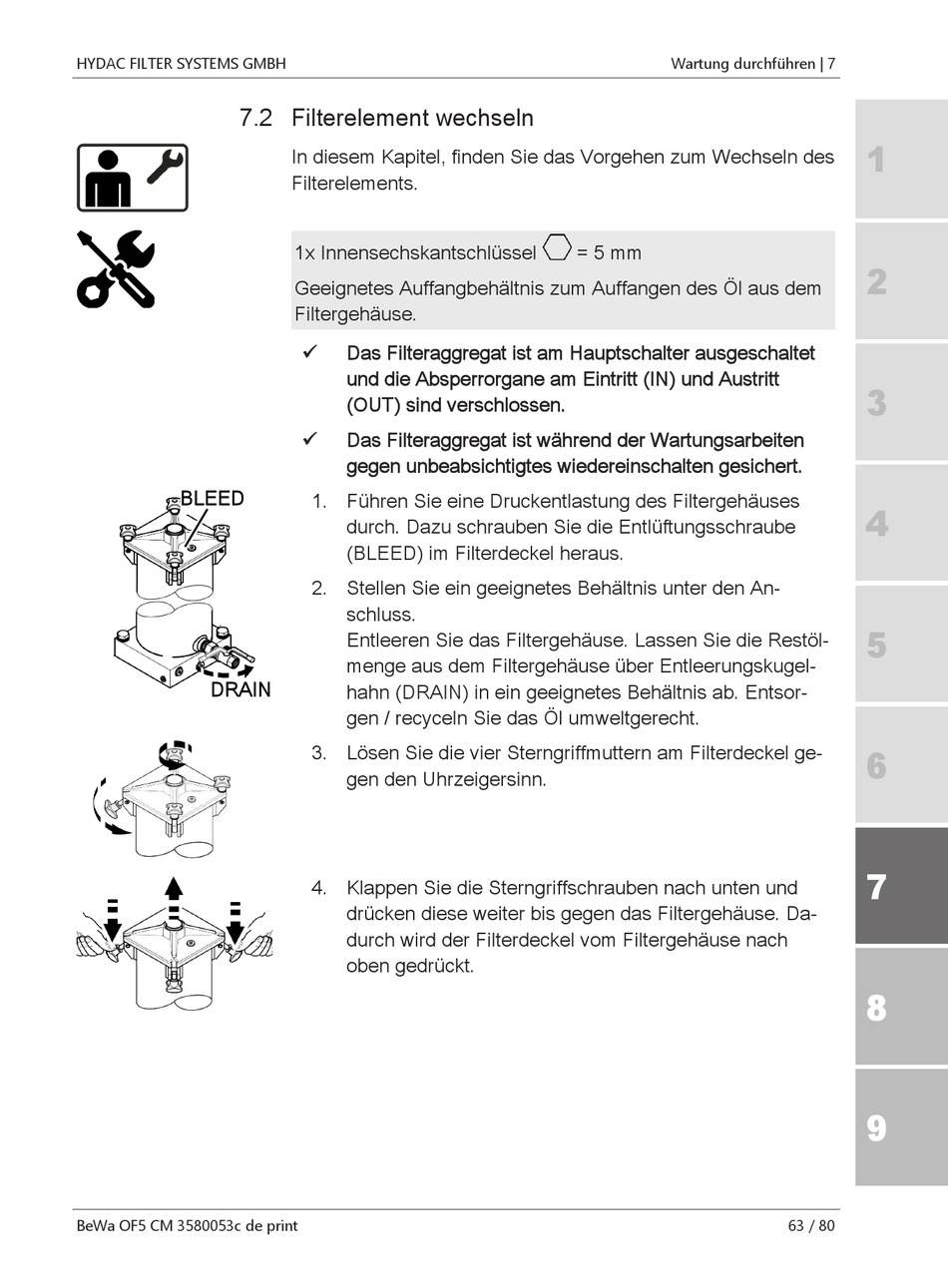

7.2 Filterelement wechseln
BLEED
DRAIN
BeWa OF5 CM 3580053c de print
In diesem Kapitel, finden Sie das Vorgehen zum Wechseln des
Filterelements.
1x Innensechskantschlüssel
Geeignetes Auffangbehältnis zum Auffangen des Öl aus dem
Filtergehäuse.
ü
Das Filteraggregat ist am Hauptschalter ausgeschaltet
und die Absperrorgane am Eintritt (IN) und Austritt
(OUT) sind verschlossen.
ü
Das Filteraggregat ist während der Wartungsarbeiten
gegen unbeabsichtigtes wiedereinschalten gesichert.
1. Führen Sie eine Druckentlastung des Filtergehäuses
durch. Dazu schrauben Sie die Entlüftungsschraube
(BLEED) im Filterdeckel heraus.
2. Stellen Sie ein geeignetes Behältnis unter den An-
schluss.
Entleeren Sie das Filtergehäuse. Lassen Sie die Restöl-
menge aus dem Filtergehäuse über Entleerungskugel-
hahn (DRAIN) in ein geeignetes Behältnis ab. Entsor-
gen / recyceln Sie das Öl umweltgerecht.
3. Lösen Sie die vier Sterngriffmuttern am Filterdeckel ge-
gen den Uhrzeigersinn.
4. Klappen Sie die Sterngriffschrauben nach unten und
drücken diese weiter bis gegen das Filtergehäuse. Da-
durch wird der Filterdeckel vom Filtergehäuse nach
oben gedrückt.
Wartung durchführen | 7
= 5 mm
1
2
3
4
5
6
7
8
9
63 / 80
