3.5 Abmessungen

BeWa OF5 CM 3580053c de print
Je nach Ausführung, hat das Filteraggregat unterschiedliche
Abmessungen. Details dazu finden Sie in den folgenden Abbil-
dungen.
Das Filteraggregat hat folgende Abmessungen:
Alle Abmessungen in mm.

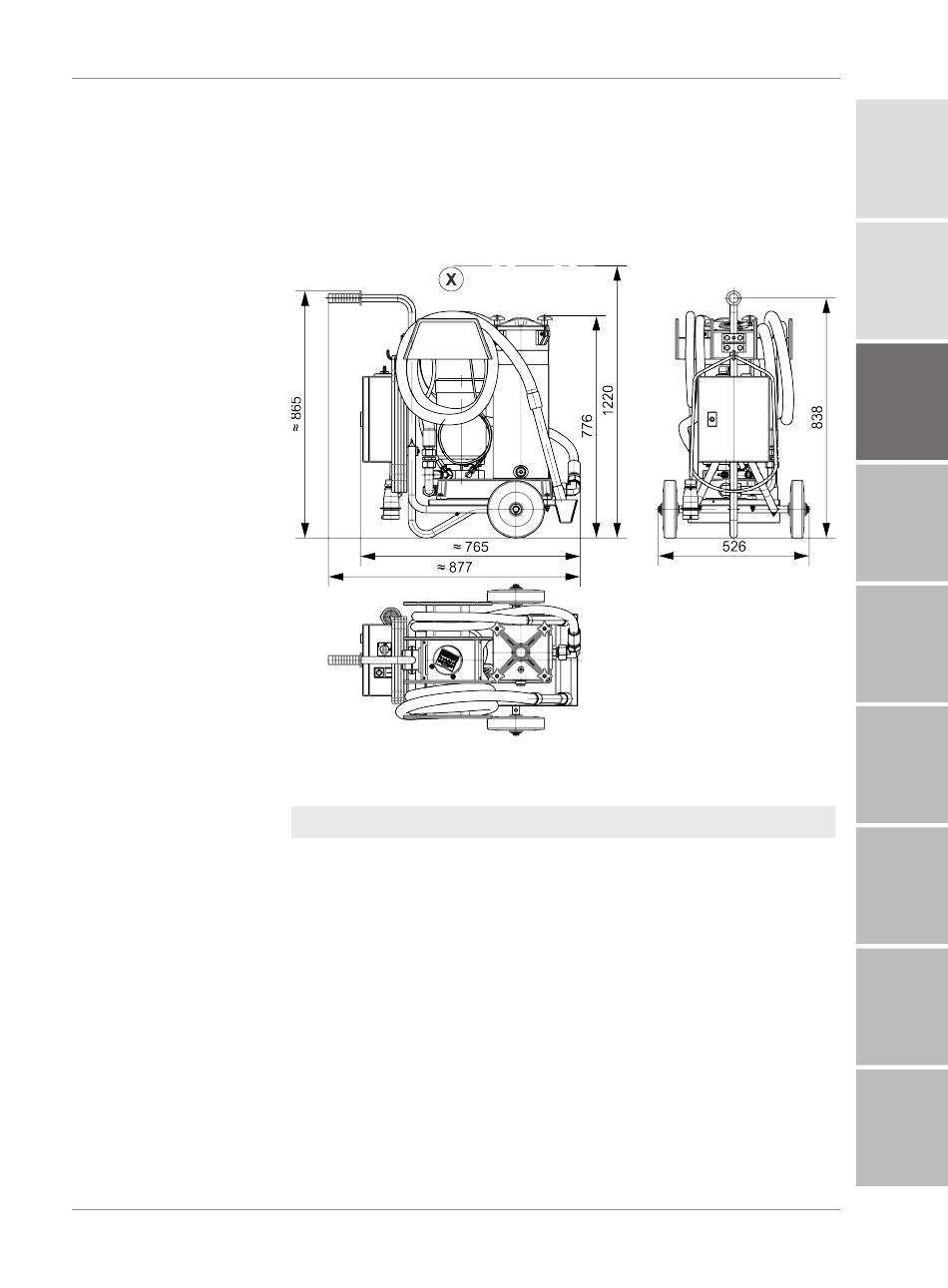

Abb. 5: Abmessungen
(x) Erforderlicher Ausbauraum für das Filterelement.
