12. Positionierung von Sensor und Prüfobjekt
Allgemein
i
Beachten Sie die folgenden Hinweise für eine optimale Positionierung von Sensor
und Prüfobjekt.
- Halten Sie einen optimalen Abstand vom Sensor zur Oberfläche des Prüfobjektes ein.
- Richten Sie den Sensor bei vorwiegend diffus reflektierenden Oberflächen nahezu
senkrecht zur Oberfläche aus. Um eine direkte Reflexion zu vermeiden, ist es empfeh-
lenswert, den Sensor um wenige Grad zu neigen.
- Bei teilweise glänzenden Oberflächen können Reflexionen vom Prüfobjekt durch
Neigung des Sensors um bis zu 30 ° in Bezug auf die Oberfläche des Prüfobjektes ver-
ringert werden.
Ausrichtung mit Fadenkreuz
Beste Ergebnisse erzielen Sie in Messbereichsmitte (Schärfebereich Kameras).
Wechseln Sie in der Hauptansicht von der 3D-Anzeige in die Bilddaten.
Wechseln Sie in den Reiter Datenaufnahme.
Wählen Sie in der Rubrik Einstellungen Sensor > Musterprojektion >
Positionierung aus.
Das Positioniermuster wird in den Bilddaten angezeigt.
Verwenden Sie das Positioniermuster, um den Sensor einfach und optimal in Mess-
bereichsmitte ausrichten zu können. Bringen Sie die Muster der Projektion mit dem
eingeblendeten Muster in Deckung.

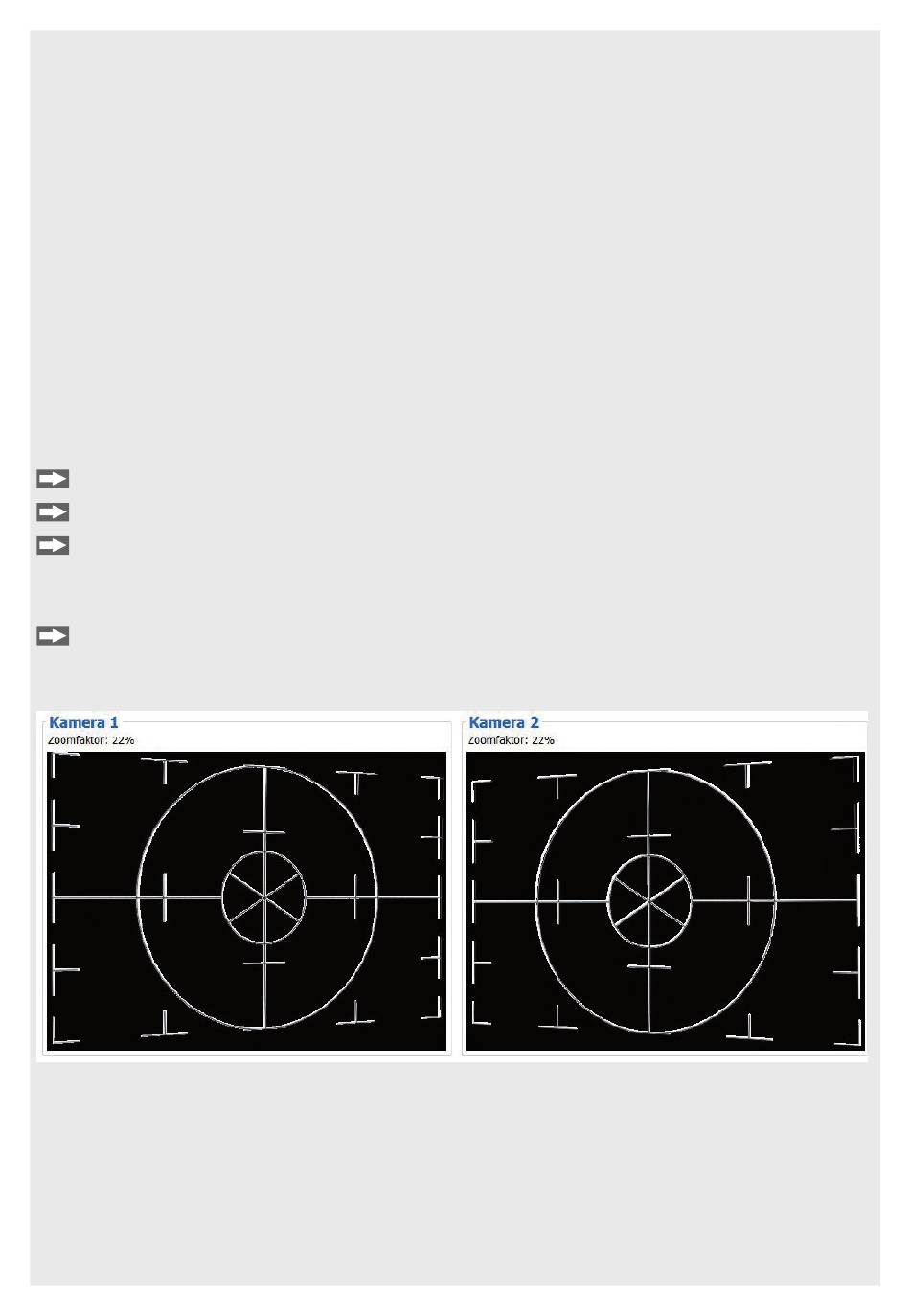

Abb. 9 Ergebnis Kamerabilder bei Ausrichtung mit Fadenkreuz
Weitere Details finden Sie
- in der jeweiligen Bedienungsanleitung der von Micro-Epsilon bereitgestellten Software,
- oder in der Betriebsanleitung zu diesem Sensor, Abschnitt Genicam Parameterbe-
schreibung.
