Sensorsteuerung (USB)
Pin Signal
1 USB D+
2 USB D-

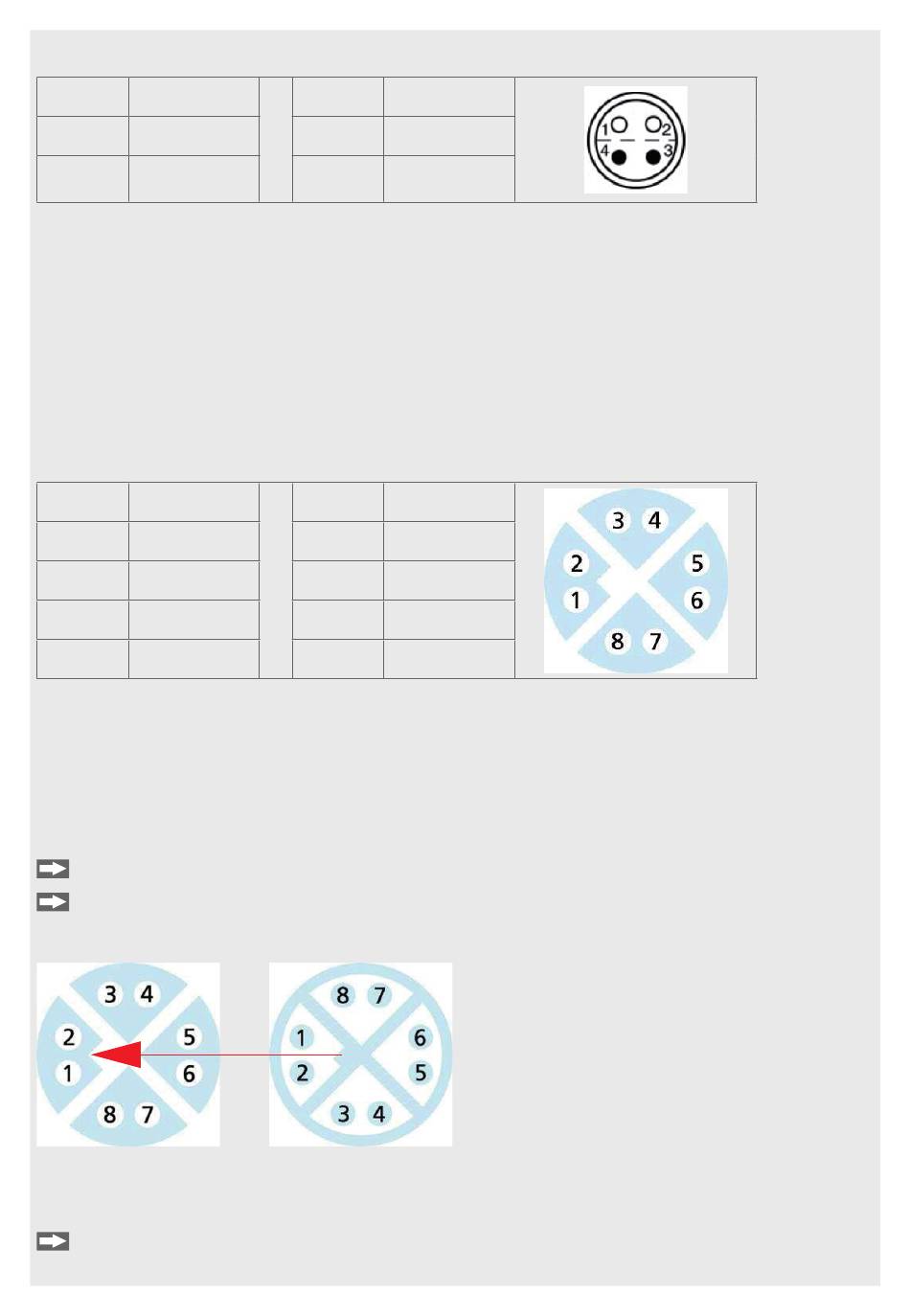

Abb. 4 Pinbelegung Steckverbinder USB-Buchse
Der Kabelschirm ist mit dem Steckergehäuse verbunden.
Der Sensor wird über die vorhandene USB 2.0-Schnittstelle konfiguriert und gesteuert. Es
darf ausschließlich das mitgelieferte USB-Kabel verwendet werden.
Auf der Sensorseite wird ein 4-poliger LEMO PushPull-Stecker verwendet.
Der USB-A Stecker auf der Controller-Seite kann an einer USB 2.0 oder USB 3.0 Buchse
verwendet werden.
Bilddatenübertragung (Gigabit Ethernet)
Pin Signal
1 Data1+
2 Data1-
3 Data2+
4 Data3+
Abb. 5 Pinbelegung Steckverbinder „Ethernet-Buchse"
Für die Bilddatenausgabe der Kameras über Gigabit Ethernet verfügt der Sensor über
zwei Gigabit Ethernet-Schnittstellen. Der Sensor unterstützt ausschließlich die Übertra-
gung mit 1 Gbit. Auf der Sensorseite werden 8-polige, X-codierte, M12-Rundsteckverbin-
der mit Verschraubung verwendet. Der Anschluss und das Festschrauben der Ethernet-
Kabel an den Sensor ist von Hand ohne Werkzeug möglich. Gehen Sie dazu wie folgt vor:
Setzen Sie den Kabelstecker vorsichtig auf die Buchse am Sensor auf.
Drehen Sie den Kabelstecker, bis Sie das Einrasten der inneren Nut in die entspre-
chende Führung der Buchse fühlen.
Abb. 6 Verbinden Ethernet-Stecker mit Buchse
Schrauben Sie den Kabelstecker fest.
surfaceCONTROL 3D SC2500 / SC2510
Pin Signal
3 USB VCC
4 GND
Pin Signal
5 Data3-
6 Data2-
7 Data4+
8 Data4-
Auf der PC-Seite werden RJ45-Stecker
verwendet.
i
Verwenden Sie ausschließlich die im
Lieferumfang enthaltenen Ethernet-
Kabel.
