MICRO-EPSILON surfaceCONTROL 3D SC2500 Montageanleitung Seite 6

Controller surfaceCONTROL 3D 2500
Allgemein
Sämtliche Anschlüsse für den Controller befinden sich an der Frontseite.
1

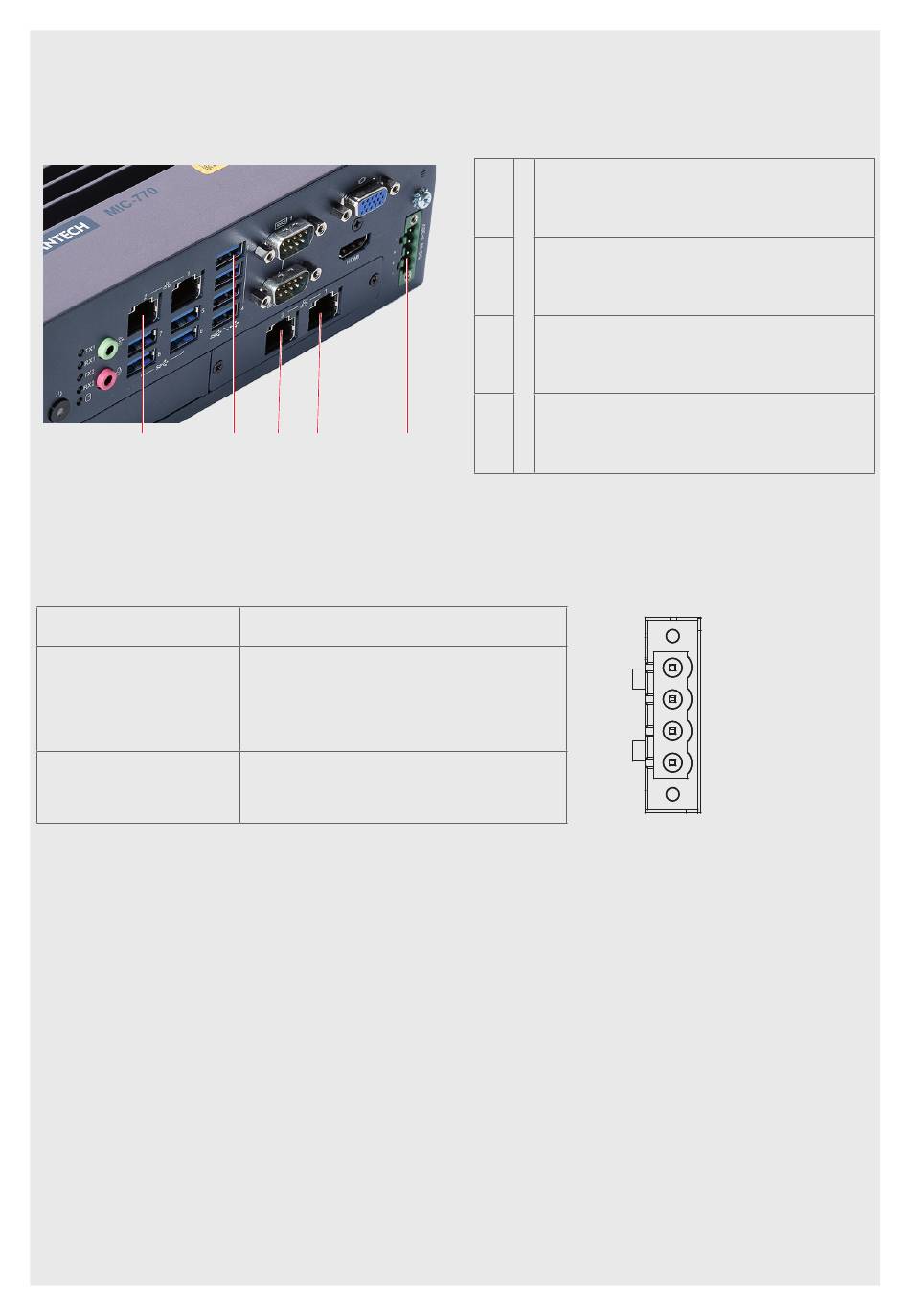

Abb. 7 Frontansicht Controller mit Anschlüssen
Versorgungsspannung (Power)
Der Stromversorgungsanschluss ist als 4-poliger Steckverbinder ausgeführt.
Pin/Bezeichnung
+
-
Abb. 8 Belegung des Stromversorgungsanschlusses, Ansicht: Stecker Gehäuseseite
Die Betriebsspannung ist gegen Verpolung geschützt. Verwenden Sie für den Anschluss
an ein Netzgerät bzw. für die Ausgänge nur geschirmte Leitungen oder Originalkabel aus
dem Zubehörprogramm.
surfaceCONTROL 3D SC2500 / SC2510
3 3
2
Bemerkung
9 V ... 36 V DC
(Nennwert 24 V, max. Leistungs-
aufnahme 112 W)
0 V
1 Ethernet-Buchse, Anschluss PC
2 Sensorsteuerung
3 Ethernet-Buchse Kamera 1 und 2
4 Versorgung
4
-
+
+
-
Seite 6
