9.
Betrieb
Inbetriebnahme
HINWEIS
Montieren Sie den Sensor entsprechend den Montagevorschriften.
Montieren Sie den Controller entsprechend den Montagevorschriften.
Verbinden Sie den Sensor und den Controller mit dem im Lieferumfang enthaltenen
Kabelbaum.
Verbinden Sie den Controller mit dem PC. Verwenden Sie dazu ein handelsübliches
Ethernetkabel der Kategorie CAT5e oder höher.
Verbinden Sie den Sensor mit der
Verbinden Sie den Controller mit der Spannungsversorgung

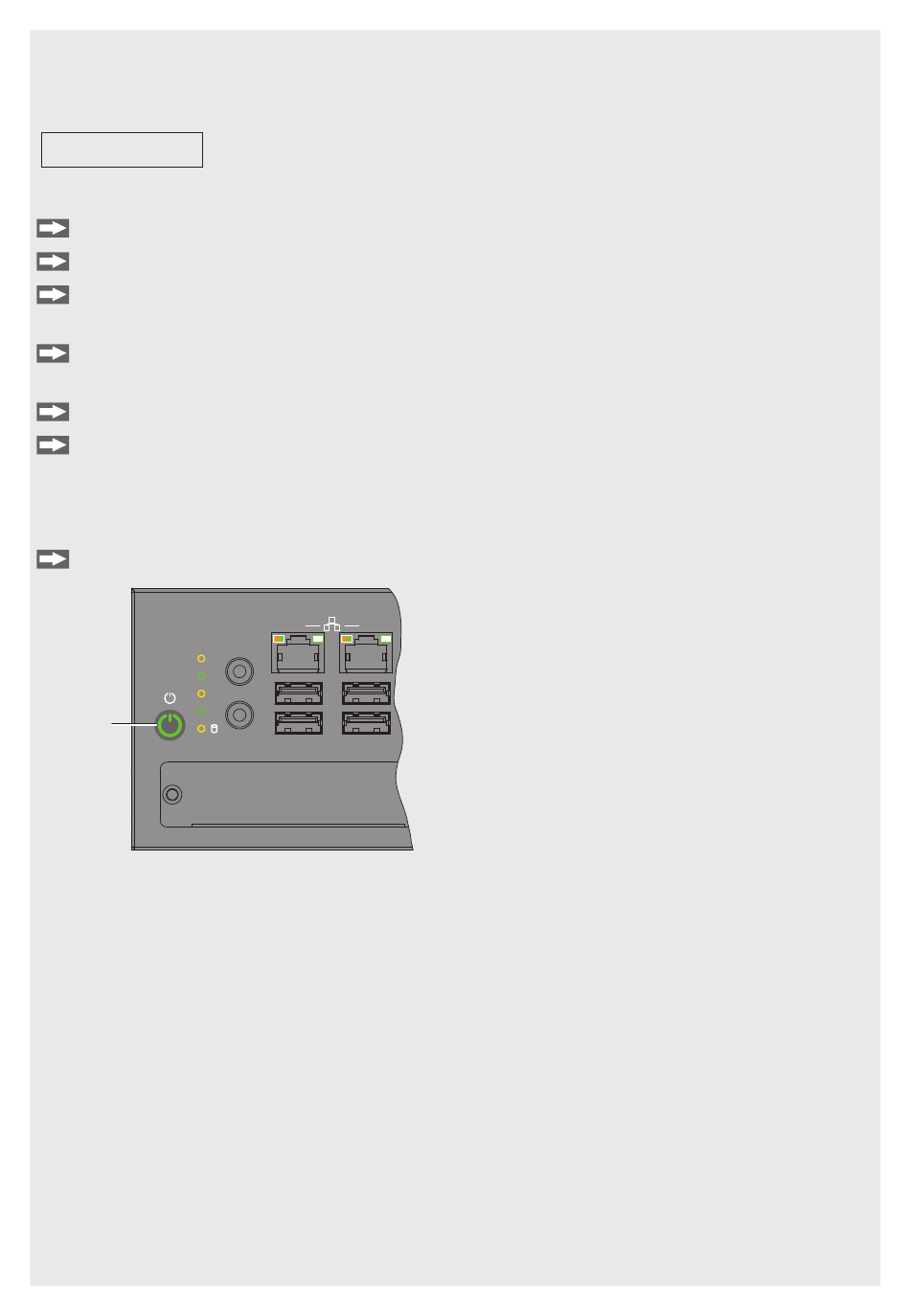

Einschalten
Schalten Sie die Spannungsversorgung (24 VDC) am Controller ein.
Drücken Sie den Schalter Power am Controller.
TX1
RX1
TX2
RX2
Power
Die LED Power am Controller leuchtet beim Anlegen einer ausreichenden Spannungsver-
sorgung rot, nach Drücken der Power-Taste konstant grün.
Mit Anlegen der Versorgungsspannung am Sensor wird dieser gestartet.
i
Der Sensor surfaceCONTROL 3D 25x0 benötigt für präzise Messungen eine Einlauf-
zeit von typisch 60 Minuten.
surfaceCONTROL 3D SC2500 / SC2510
Sensor und Controller dürfen nur im stromlosen Zustand mit
der Peripherie verbunden werden, also nur bei abgeschalteter
Versorgungsspannung
2
1
.
Spannungsversorgung.
Seite 8
