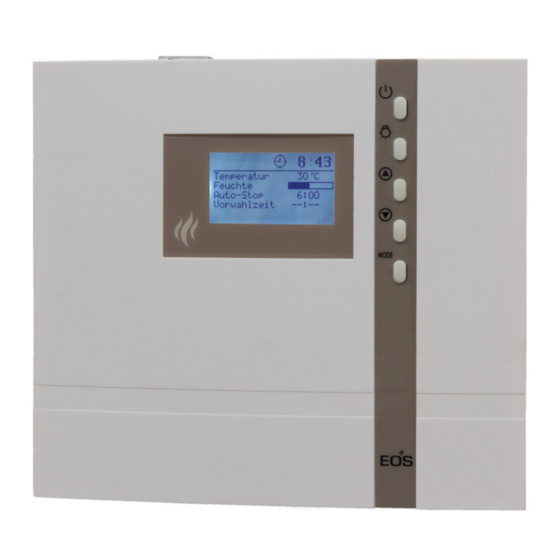

- Seite 1 I N N O V A T I V E S A U N A T E C H N O L O G Y EOS Econ D4 Saunasteuergerät Montage- und Gebrauchsanweisung Made in Germany Firmware R4.35 IPx4 Druck Nr. 2934.4630de / 25.20...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt Allgemeine Hinweise zum Saunabaden ....................4 Allgemeine Sicherheitsbestimmungen ....................5 Lieferumfang ..............................7 Technische Daten ............................8 Bestimmungsgemäße Verwendung ......................9 Montage des Steuergerätes ........................10 Montage auf der Wand ........................10 Montage in der Wand ......................... 11 Anschluss der Fühlerleitungen ....................... 12 Montage des Ofenfühlers ......................... - Seite 3 Auto-Stop/Heizzeitbegrenzung ....................26 Kabinenbeleuchtung ........................28 Lüfter ..............................28 Vorwahlzeit............................29 Aktivieren der Vorwahlzeit ......................30 Deaktivieren der Vorwahlzeit ....................30 Erweiterte Einstellungen ........................31 Ändern der Sprache ........................31 Ändern der Uhrzeit ........................31 Umschalten von °C auf °F ......................32 Umschalten von Personalisierten Programme (P1-P4) ............
-
Seite 4: Allgemeine Hinweise Zum Saunabaden
Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, ben, wie Sie „Ihr Klima“ in der Kabine vorwählen können. Lesen Sie diese Anweisungen sorgfäl- Sie haben ein hochwertiges technisches Gerät tig durch, damit Sie schnell und einfach durch erworben, mit welchem Sie lange Jahre Freude die Programmierung finden. -
Seite 5: Allgemeine Sicherheitsbestimmungen
Allgemeine Sicherheitsbestimmungen Dieses Gerät kann von Kindern ab 8 Jah- darf nur von einem Fachmann entfernt • ren und darüber sowie von Personen mit werden. verringerten physischen, sensorischen Beachten Sie unbedingt die in der Mon- • oder mentalen Fähigkeiten oder Mangel tageanleitung angegebenen Maßanga- an Erfahrung und Wissen benutzt werden, ben, insbesondere bei der Montage des... - Seite 6 (geeigneten Abdeckschutz oder eine son- Achtung! stige Sicherheitseinrichtung verwenden). Sehr geehrter Kunde, nach den gültigen *Fernwirken = Einstellen, Steuern und/oder Regeln eines Gerätes durch einen Befehl, der außerhalb Vorschriften ist der elektrische Anschluss der Sichtweite eines Gerätes vorgenommen werden des Saunaofens sowie der Saunasteue- kann, wobei Übertragungsmedien wie Telekommu- nikation, Tontechnik oder Bussysteme angewendet rung nur durch einen Fachmann eines au-...
-
Seite 7: Lieferumfang
Lieferumfang (Änderungen vorbehalten) 1. Saunasteuergerät Econ D (Finnisch) 2. Temperaturfühler: a) Fühlergehäuse b) Platine mit Ofenfühler (KTY) und Schutztemperaturbegrenzer (STB) c) 2 Befestigungsschrauben 3 x 25 mm d) 2 Fühlerleitungen ca. 2,0 m lang (rot/weiß) 3. Plastikbeutel mit drei Befestigungsschrauben 4 x 25 mm 4. -
Seite 8: Technische Daten
Technische Daten Nennspannung 400 V 3N AC 50 Hz Schaltleistung max. 9 kW ohmsche Last (AC1-Betrieb). Durch Anschluss von Leistungsschaltgeräten erweiterbar. Absicherung 3 x 16 A Heizzeitbegrenzung 6 h, 12 h / ohne Heizzeitbegrenzung Anzeige LCD Display 65 x 37 mm, grafisch Abmessungen (HxBxT) 220 x 250 x 67 mm Schutzart... -
Seite 9: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Dieses Steuergerät ist ausschließlich für den Gebrauch zur Erwärmung von Saunakabinen, in Verbindung mit einem entsprechenden Heizgerät bestimmt. Jeder darüber hinausgehende Ge- brauch gilt als nicht bestimmungsgemäß! Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der gängigen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Für abweichende, eigenmächtige Veränderungen und daraus resultierende Schäden haftet der Hersteller nicht;... -
Seite 10: Montage Des Steuergerätes
Montage des Steuergerätes Schrauben Sie das Gehäuseunterteil in den beiden unteren Bohrungen fest an die Kabi- Wandbefestigung nenwand. Abb. 4 Das Steuergerät darf nur außerhalb der Kabine montiert werden. Als Montageort wählen Sie ca. 35 cm zweckmäßigerweise die Kabinenaußenwand, an der innen der Saunaofen befestigt ist. Sind bereits Leerrohre für die elektrischen Installa- tionen vorhanden, ist die Position des Steuer- gerätes durch diese vorbestimmt. -
Seite 11: Montage In Der Wand
Wandeinbau 1. Erstellen Sie einen min. 3,5 cm tiefen Wand- ausschnitt gemäß den Abmessungen in Abb.5. 21 cm Abb.5 Setzen Sie die mitgelieferten Gummitüllen in die Öffnungen an der Gehäuserückwand ein und führen Sie dann die Anschlusskabel durch diese Öffnungen. Platzieren Sie die Steuerung in der Wandöff- nung und befestigen sie mit 4 Holzschrauben. -
Seite 12: Anschluss Der Fühlerleitungen
Anschluss der Fühlerleitungen Die Fühlerleitungen sollten nicht zusammen 20 cm mit Netzleitungen verlegt bzw. durch eine ge- meinsame Durchführung geführt werden. Eine gemeinsame Verlegung kann zu Störungen der Elektronik führen, z.B. einem „Flattern“ der Schaltschütze. Wenn eine gemeinsame Verle- gung notwendig, oder die Leitung länger als 3m ist, muss eine abgeschirmte Fühlerleitung (4 x 0,5 mm²) verwendet werden. - Seite 13 Bohrung Saunadecke Fühlergehäuse auf Mitte Profilbrett Fühlerleitungen Bei abgeschirmter Fühler- leitung PE anschließen Abb. 11 HINWEIS Geräteschaden bei falschem Anschluss. Ein Verwechseln von Leitungen am Stecker X2 kann zur Auslösung von Sicherung F2 und zur Beschädigung des Gerätes führen (Austausch siehe Absatz „Gerätesicherung wechseln“) Temperaturfühler mit STB weiß...
-
Seite 14: Montage Des Optionalen Bankfühlers
Montage des Bankfühlers Bei einer Störung des Bankfühlers erscheint die Fehlermeldung: (optional) „Bankfühler Bruch“ - Unterbrechung der Ver- bindung im bzw. zum Fühler Montageort: Der Bankfühler (2. Temperatur- oder fühler) wird über der hinteren Liegebank, ge- „Bankfühler Schluss“ - Kurzschluss des Fühlers genüber dem Ofen, wie bei der Montage des Ofenfühlers beschrieben, an der Decke befe- In diesem Fall lassen Sie den Fühler durch einen... -
Seite 15: Elektroanschluss
Elektroanschluss in dem Sie die Leitung bis zum Steuergerät und/ oder Lastteil führen. Der elektrische Anschluss darf nur von einem zugelassenen Elektroinstallateur unter Be- Anschluss eines Leistungs- achtung der Richtlinien des örtlichen Ener- schaltgerätes (LSG) gieversorgungsunternehmens und des VDE durchgeführt werden. Ein optionales Leistungsschaltgerät (LSG) kann Grundsätzlich darf nur ein fester Anschluss an zur Schaltlasterweiterung bei Saunaöfen über... -
Seite 16: Installationsschema
Installationsschema optional = optional ECON ECON 400 V 3 N AC 50 Hz Die Kontrolllampe muss, bei öffentlichen Anlagen ohne Heizzeitbegrenzung, im Raum der Aufsichtsperson installiert werden. Klemmenanordnung auf der Platine Saunabus- Stecker für Fühleranschluss Anschluss (Fernstart) Stecker für Bankfühler (optional) hier Kontrolllampe N-Anschlüsse nur für Lüfter und Licht verwenden... -
Seite 17: Anschluss Saunaheizgerät Bis 9 Kw
Anschluss Saunaheizgerät bis 9 kW 139°C ECON L1 L2 L3 Lü V1 N S1 Limiter weiß / white Sensor rot / red max. 100 W max. 100 W 3x16A P max. 9 kW 400 V 3 N AC 50 Hz Achtung: Schließen Sie immer den Neutralleiter (N) des Saunaofens an. -
Seite 18: Anschluss Eines Fernstartmoduls
Anschluss eines Fernstartmoduls Die Steuereinheit verfügt über eine Fernstart- funktion. Diese Funktion erfordert ein optionales Fernstartmodul (Art.-Nr. 94.5782). Schließen Sie das Fernstartmodul an den RJ12- Anschluss an der Rückseite der oberen Platine in der Steuereinheit an (siehe Abbildung unten). Schließen Sie das andere Ende des Kabels an das Fernstartmodul an. -
Seite 19: Bedienung
Bedienung Nachdem die Anlage mit allen Komponenten montiert ist und alle Abdeckungen befestigt sind, können Sie das Steuergeräte (Ihre Saunaanlage) in Betrieb nehmen. Auf den folgenden Seiten zeigen wir Ihnen die Möglichkeiten, die Ihnen dieses Steuergerät bietet. Bedienelemente MODE Bedientasten LCD-Display Bedientasten = Ein / Aus (Stand-by) -
Seite 20: Grundanzeige Stand By
Benutzeroberfläche Grundanzeige im Standby-Modus wird angezeigt, wenn sich die Anlage im Stand- 12:00 by - Modus befindet. Temperatur 90°C Auto-Stop 5 : 59 Das Gerät kehrt zu dieser Anzeige aus anderen Vorwahlzeit - - : - - Menüpunkten automatisch zurück, wenn >15 Sek. -
Seite 21: Symbolbeschreibung
Symbolbeschreibung Im oberen Bereich der Anzeige werden ver- 12:00 schiedene informative Elemente und Symbole angezeigt • Automatisches Einschalten beim Saunabetrieb Licht-Symbol • 30 min Nachleuchten • Manuelles Ein- bzw. Ausschalten • Dimmbar Uhr-Symbol • nur Anzeige • zeigt die aktuelle Uhrzeit Uhrzeit 12 : 00 •... -
Seite 22: Bedienprinzip
Bedienprinzip Um die Einstellungsparameter den jeweiligen Wünschen anzupassen, muss. aus dem Stand by heraus kurz die -Taste gedrückt wer- 12:00 MODE den. Temperatur 90°C Auto-Stop 5 : 59 Der gewählter Parameter wird dann schwarz - - : - - Vorwahlzeit hinterlegt und es kann mit den oder - Tasten der gewünschte Parameter gewählt... -
Seite 23: Erstinbetriebnahme
Erstinbetriebnahme Sprache einstellen (DE, GB, IT, NL, PL, RU, FR, SE, ES, CZ, FI, SLO) 12:00 12:00 MODE > 3 Sek Tageszeit einstellen (0:00 bis 23:59) 00:00 00:00 Tageszeit Tageszeit : 00 : 00 MODE 00:00 00:00 Tageszeit Tageszeit 12 : 12 : MODE >... -
Seite 24: Einschalten Des Saunaofens
Einschalten der Saunaanlage im finnischen Betrieb 12:00 12:15 Temperatur 90°C Temperatur 90°C Auto-Stop Auto-Stop 5 : 59 5 : 59 - - : - - Vorwahlzeit - - : - - Vorwahlzeit > 3 Sek Ausschalten der Saunaanlage im finnischen Betrieb 12:15 12:00 Temperatur... -
Seite 25: Individuelle Einstellungen
Individuelle Einstellungen Im Folgenden zeigen wir Ihnen Möglichkeiten, die Ihnen die Anpassung der Steuerungen an Ihre individuellen Bedürfnisse erlauben .Die einzelnen Parameter können im Stand by oder im Betrieb geändert werden und die Änderungen werden im Gerät gespeichert. Im Betrieb gemachte Ände- rungen sind direkt wirksam. -
Seite 26: Auto-Stop/Heizzeitbegrenzung
Auto-Stop / Heizzeitbegrenzung Auto-Stop ist die Zeit, auf die die Heizzeit begrenzt wird. Nach Ablauf dieser Zeit, wird die Sauna- anlage selbstständig abgeschaltet Einstellbar ist, je nach Konfiguration der Steuerung eine Zeit von 0:30 bis 6:00, 0:30 bis12:00 Stun- den oder ohne Begrenzung. Einstellung gilt für alle Programme P1-P4. ACHTUNG! Im privaten Bereich sind nur 6 h zulässig. - Seite 27 12:00 12:00 Temperatur 90°C Temperatur 90°C Auto-Stop 3 : 5 9 Auto-Stop 3:30 Vorwahlzeit - - : - - Vorwahlzeit - - : - - > 3 sek. > 3 sek. MODE MODE 12:00 12:00 Temperatur 90°C Temperatur 90°C Auto-Stop 3 : 3 0 Auto-Stop 3:30...
-
Seite 28: Kabinenbeleuchtung
Kabinenbeleuchtung Bei jedem Einschalten der Saunaanlage wird 12:15 automatisch die Kabinenbeleuchtung mit Temperatur 90°C eingeschaltet. Oben, links im Display wird das Auto-Stop 5 : 59 - - : - - Vorwahlzeit - Symbol angezeigt. Wird die Saunaanlage abgeschaltet, erlischt die Kabinenbeleuchtung mit einer Verzögerung von 30 Minuten. -
Seite 29: Vorwahlzeit
Vorwahlzeit Mit der Einzel- bzw. Dauer-Vorwahlzeit können Sie den Einschaltzeitpunkt Ihres Saunaofens inner- halb von 24 Stunden bzw. täglich vorwählen. Bei deaktivierter Safety wird die Auswahl der Vor- wahlzeit angezeigt, ist aber nicht einstellbar. Einmalige Vorwahlzeit: Uhrzeit einstellen und kurz Start/Stop drücken. (Symbol statisch) Tägliche Vorwahlzeit: Uhrzeit einstellen und 5 Sekunden Start/Stop gedrückt halten. -
Seite 30: Aktivieren Der Vorwahlzeit
12:15 12:15 Temperatur 90°C Temperatur 90°C 5 : 59 Auto-Stop 5 : 59 Auto-Stop 17 : : - - Vorwahlzeit Vorwahlzeit 12:15 12:15 Temperatur 90°C Temperatur 90°C Auto-Stop 5 : 59 5 : 59 Auto-Stop Vorwahlzeit 17 : Vorwahlzeit 17 : >... -
Seite 31: Erweiterte Einstellungen
Erweiterte Einstellungen Ändern der Sprache Ändern der Uhrzeit 12:00 12:00 Temperatur 90°C Temperature 90°C Auto-Stop Auto-stop 5 : 59 5 : 59 Vorwahlzeit - - : - - Start time - - : - - & MODE & MODE 12:00 12:15 Tageszeit Time of day... -
Seite 32: Umschalten Von °C Auf °F
Umschalten von °C auf °F Diese Einstellung kann aktiviert werden, indem man die Steuerung mittels Switch-Off Schalter startet und dabei die Taste Up gedrückt hält. 12:00 Temperatur 50°C Auto-Stop 5 : 59 Vorwahlzeit - - : - - & 12:00 Temperatur 122°F Auto-Stop... -
Seite 33: Aktivieren/ Deaktivieren Der Bediensperre
Aktivieren / Deaktivieren Aktivieren / Deaktivieren der Safety der Bediensperre (nur bei vorhandener Sicherheitseinrichtung) Ist die Bediensperre aktiviert (das Schlüssel- Ist Safety nicht aktiviert, geht weder der Fern- symbol ist im oberen Teil der Anzeige sichtbar), start noch die einmalige Vorwahlzeit, noch lässt sich nur noch die Kabinenbeleuchtung die tägliche Vorwahlzeit (wird angezeigt, aber schalten. -
Seite 34: Aktivieren/ Deaktivieren Des Life-Guard's
Aktivieren / Deaktivieren des Life - Guard´s Life-Guard ist eine festlegbare, relativ kurze Zeit, z.B. 20 Min., nach der die Saunaanlage, bis auf die Kabinenbeleuchtung abgeschaltet wird. Nach Ablauf dieser Zeit kann die Anlage durch drücken der -Taste erneut für die MODE eingestellte Zeit eingeschaltet werden. -
Seite 35: Life-Guard
Life-Guard Hier können Sie einstellen, nach welcher Zeit die Saunaanlage abgeschaltet wird und durch betä- tigen der - Taste erneut für die „Life - Guard“ - Zeit gestartet werden kann. MODE Beispielsweise stellen Sie 15 Minuten ein. Sollten Sie nach 15 Minuten nicht die - Taste erneut betätigen schaltet sich der Saunaofen MODE aus. -
Seite 36: Einschalten Der Saunaanlage Mit Life Guard
Einschalten der Saunaanlage mit Life-Guard 12:00 Temperatur 90°C Auto-Stop 5 : 59 Vorwahlzeit - - : - - 20 min Life - Guard > 3 Sek 12:15 Temperatur 90°C Auto-Stop 5 : 59 - - : - - Vorwahlzeit 20 min Life - Guard Der Saunaofen heizt jetzt ganz normal, ohne „Life - Guard“-Zeit Zur Aktivierung der Funktion... -
Seite 37: Ferienhausmodus
Ferienhausmodus Ferienparkmodus Symbol blinkt Der Ferienhausmodus ermöglicht die Steu- Bei dem Ferienparkmodus sind nur die Funk- erung so zu sperren, dass nur die nötigsten tionen Heizung und Licht (Ein/Aus) verfügbar. Funktionen sichtbar und einstellbar sind. Vor Alle anderen Einstellungen wie Sprache, Tem- jeder Benutzung muss die Sprache für das peratur, Auto-Stop, usw. -
Seite 38: Manuelle Festlegung Des Leuchtmittels
Manuelle Festlegung des Leuchtmittels Im Auslieferungszustand wird der Lichtausgang auf induktive Lasten eingestellt. Die Steuerung unterstützt ohmsche, induktive oder kapazitive Lasten am Lichtausgang und kann entsprechend eingestellt werden. Hinweis: Automatische Erkennung ist ab Werk nicht aktiv. Sie kann manuell ausgewählt werden. Kommt es zu Problemen mit der automatischen Erkennung, kann die Art des Phasenschnittes ma- nuell festgelegt werden. -
Seite 39: Heizzeitbegrenzung Erweitern
Heizzeitbegrenzung erweitern Die maximale Heizzeit kann mit einem Jumper auf der Display-Leiterplatte eingestellt werden. Der Jumper befindet sich an der oberen Kante der Platine wie unten gezeigt. Zur Einstellung der Jumper benötigen Sie Pinzetten oder Feinzangen. Alternativ können Sie auch die Platine aus dem Gehäuse nehmen, indem Sie vier Befestigungsschrauben entfernen. -
Seite 40: Gerätesicherungen
Gerätesicherungen Das Steuergerät ist mit zwei Schutzsicherungen F1 und F2 ausgestattet, die auf der Hauptrelais- Platine des Gerätes montiert sind. Diese Sicherungen schützen die Elektronik auf der Platine und die Licht- bzw. Lüfterausgänge. Hinweis: Sicherungen bedeuten nicht absoluten Schutz, in einem unwahrscheinlichen Fall eines Leistungsstoßes oder eines Kurzschlusses mit besonders schneller Spannungserhöhung können die elektronischen Bauelemente noch beeinflusst werden. -
Seite 41: Fehlermeldungen
Fehlermeldungen Das Steuergerät überwacht kontinuierlich die Fühler auf Kurzschluss und Unterbrechung. Die Fehlermeldungen erscheinen wie folgt: Anzeige Ursache Abhilfe = Unterbrechung im Raumfühlerkreis Leitungen und KTY vom Fach- 12:00 Der Temperaturfühler (KTY) ist de- mann überprüfen lassen. Fuehler - fekt, oder die Leitung zum Tempera- KTY bei 20°C ca. -
Seite 42: Der Geräteschalter (Switch-Off)
Der Geräteschalter (Switch-off) Das Steuergerät ist mit einem „Switch-off“ Geräteschalter Geräteschalter ausgestattet. Dieser Schalter befindet sich Steuergeräten auf der Oberseite des Gerätes. diesem Schalter wird Gerät eingeschaltet. Die Einschaltung bedeutet nur den „Standby“ Modus. Weiterhin können Sie mit diesem Schalter die Elektronik bei Bedarf vom Netz trennen und das Gerät stromlos machen. -
Seite 43: Recycling
Nicht mehr gebrauchte Geräte / Leuchtmittel sind gem. Richtlinie 2012/19/EU bzw. ElektroG zum Recyceln bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsor- gen. Service Adresse EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de... -
Seite 44: Allgemeine Servicebedinungen (Asb)
V. Gewährleistung gelten die Allgemeinen Geschäftsbedingungen des Tech- nikherstellers in ihrer jeweils gültigen Fassung, die unter Die Gewährleistung wird nach den derzeit gültigen www.eos-sauna.com/agb abgerufen werden können. gesetzlichen Bestimmungen übernommen. Sämtliche Stand: 08/2018 Verpackungen unserer Produkte sind für den Stückgut-...
