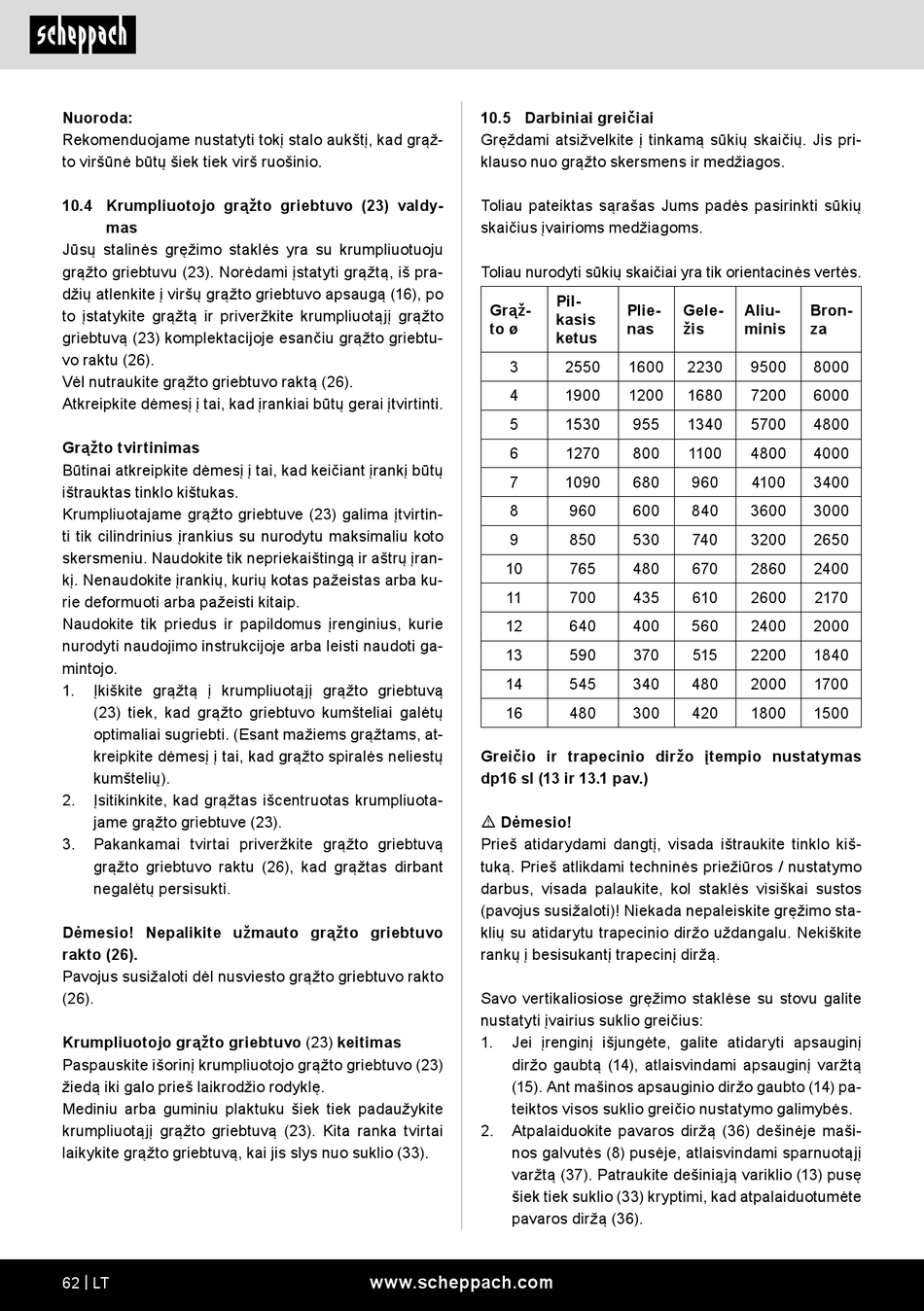

Nuoroda:
Rekomenduojame nustatyti tokį stalo aukštį, kad grąž-
to viršūnė būtų šiek tiek virš ruošinio.
10.4 Krumpliuotojo grąžto griebtuvo (23) valdy-
mas
Jūsų stalinės gręžimo staklės yra su krumpliuotuoju
grąžto griebtuvu (23). Norėdami įstatyti grąžtą, iš pra-
džių atlenkite į viršų grąžto griebtuvo apsaugą (16), po
to įstatykite grąžtą ir priveržkite krumpliuotąjį grąžto
griebtuvą (23) komplektacijoje esančiu grąžto griebtu-
vo raktu (26).
Vėl nutraukite grąžto griebtuvo raktą (26).
Atkreipkite dėmesį į tai, kad įrankiai būtų gerai įtvirtinti.
Grąžto tvirtinimas
Būtinai atkreipkite dėmesį į tai, kad keičiant įrankį būtų
ištrauktas tinklo kištukas.
Krumpliuotajame grąžto griebtuve (23) galima įtvirtin-
ti tik cilindrinius įrankius su nurodytu maksimaliu koto
skersmeniu. Naudokite tik nepriekaištingą ir aštrų įran-
kį. Nenaudokite įrankių, kurių kotas pažeistas arba ku-
rie deformuoti arba pažeisti kitaip.
Naudokite tik priedus ir papildomus įrenginius, kurie
nurodyti naudojimo instrukcijoje arba leisti naudoti ga-
mintojo.
1. Įkiškite grąžtą į krumpliuotąjį grąžto griebtuvą
(23) tiek, kad grąžto griebtuvo kumšteliai galėtų
optimaliai sugriebti. (Esant mažiems grąžtams, at-
kreipkite dėmesį į tai, kad grąžto spiralės neliestų
kumštelių).
2. Įsitikinkite, kad grąžtas išcentruotas krumpliuota-
jame grąžto griebtuve (23).
3. Pakankamai tvirtai priveržkite grąžto griebtuvą
grąžto griebtuvo raktu (26), kad grąžtas dirbant
negalėtų persisukti.
Dėmesio! Nepalikite užmauto grąžto griebtuvo
rakto (26).
Pavojus susižaloti dėl nusviesto grąžto griebtuvo rakto
(26).
Krumpliuotojo grąžto griebtuvo (23) keitimas
Paspauskite išorinį krumpliuotojo grąžto griebtuvo (23)
žiedą iki galo prieš laikrodžio rodyklę.
Mediniu arba guminiu plaktuku šiek tiek padaužykite
krumpliuotąjį grąžto griebtuvą (23). Kita ranka tvirtai
laikykite grąžto griebtuvą, kai jis slys nuo suklio (33).
62 | LT
10.5 Darbiniai greičiai
Gręždami atsižvelkite į tinkamą sūkių skaičių. Jis pri-
klauso nuo grąžto skersmens ir medžiagos.
Toliau pateiktas sąrašas Jums padės pasirinkti sūkių
skaičius įvairioms medžiagoms.
Toliau nurodyti sūkių skaičiai yra tik orientacinės vertės.
Grąž-
to ø
3
4
5
6
7
8
9
10
11
12
13
14
16
Greičio ir trapecinio diržo įtempio nustatymas
dp16 sl (13 ir 13.1 pav.)
m Dėmesio!
Prieš atidarydami dangtį, visada ištraukite tinklo kiš-
tuką. Prieš atlikdami techninės priežiūros / nustatymo
darbus, visada palaukite, kol staklės visiškai sustos
(pavojus susižaloti)! Niekada nepaleiskite gręžimo sta-
klių su atidarytu trapecinio diržo uždangalu. Nekiškite
rankų į besisukantį trapecinį diržą.
Savo vertikaliosiose gręžimo staklėse su stovu galite
nustatyti įvairius suklio greičius:
1. Jei įrenginį išjungėte, galite atidaryti apsauginį
diržo gaubtą (14), atlaisvindami apsauginį varžtą
(15). Ant mašinos apsauginio diržo gaubto (14) pa-
teiktos visos suklio greičio nustatymo galimybės.
2. Atpalaiduokite pavaros diržą (36) dešinėje maši-
nos galvutės (8) pusėje, atlaisvindami sparnuotąjį
varžtą (37). Patraukite dešiniąją variklio (13) pusę
šiek tiek suklio (33) kryptimi, kad atpalaiduotumėte
pavaros diržą (36).
www.scheppach.com
Pil-
Plie- Gele-
kasis
nas žis
ketus
2550 1600 2230
1900 1200 1680
1530 955 1340
1270 800 1100
1090 680 960
960 600 840
850 530 740
765 480 670
700 435 610
640 400 560
590 370 515
545 340 480
480 300 420
Aliu- Bron-
minis za
9500 8000
7200 6000
5700 4800
4800 4000
4100 3400
3600 3000
3200 2650
2860 2400
2600 2170
2400 2000
2200 1840
2000 1700
1800 1500
