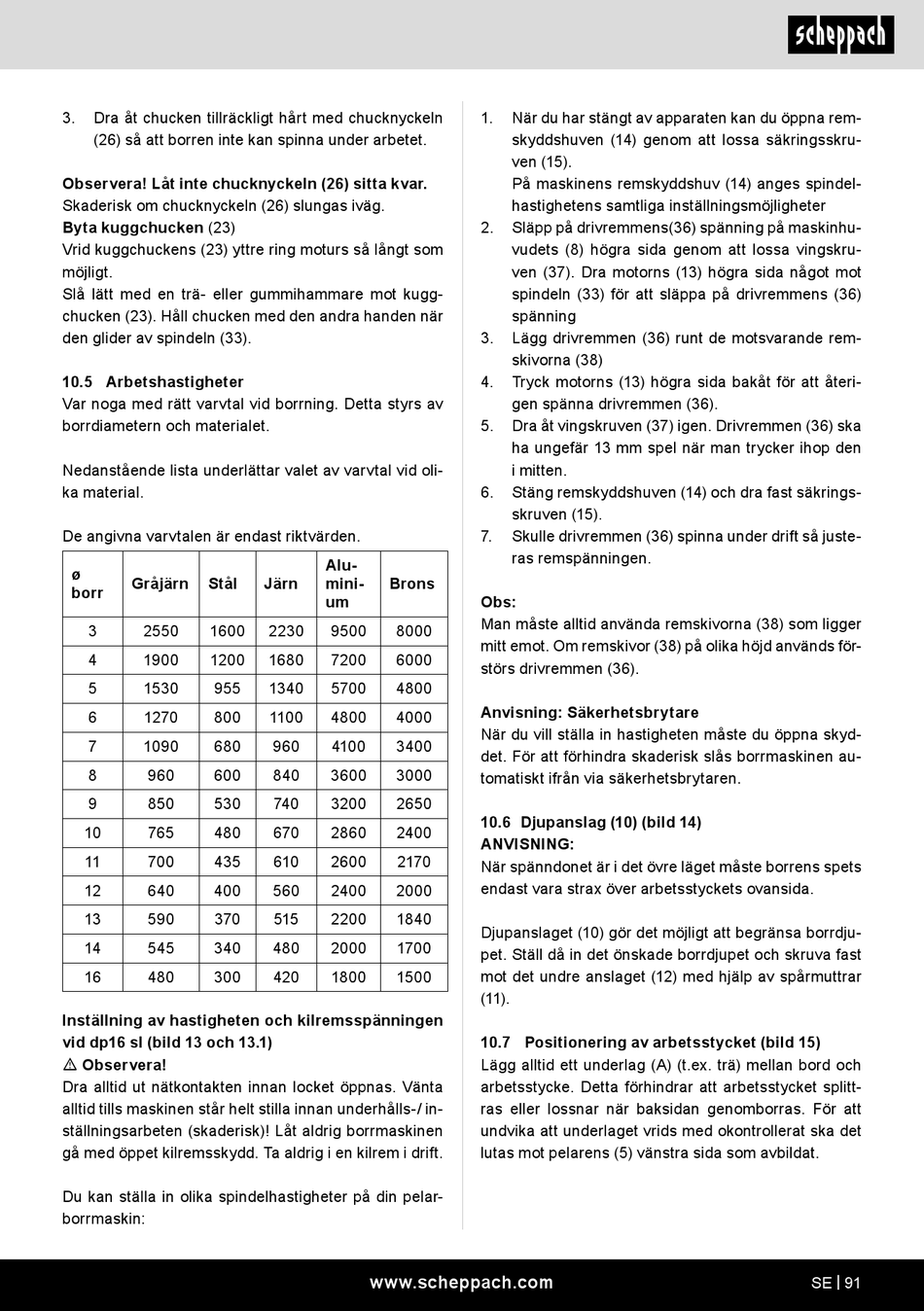

3. Dra åt chucken tillräckligt hårt med chucknyckeln
(26) så att borren inte kan spinna under arbetet.
Observera! Låt inte chucknyckeln (26) sitta kvar.
Skaderisk om chucknyckeln (26) slungas iväg.
Byta kuggchucken (23)
Vrid kuggchuckens (23) yttre ring moturs så långt som
möjligt.
Slå lätt med en trä- eller gummihammare mot kugg-
chucken (23). Håll chucken med den andra handen när
den glider av spindeln (33).
10.5 Arbetshastigheter
Var noga med rätt varvtal vid borrning. Detta styrs av
borrdiametern och materialet.
Nedanstående lista underlättar valet av varvtal vid oli-
ka material.
De angivna varvtalen är endast riktvärden.
ø
Gråjärn Stål
borr
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Inställning av hastigheten och kilremsspänningen
vid dp16 sl (bild 13 och 13.1)
m Observera!
Dra alltid ut nätkontakten innan locket öppnas. Vänta
alltid tills maskinen står helt stilla innan underhålls-/ in-
ställningsarbeten (skaderisk)! Låt aldrig borrmaskinen
gå med öppet kilremsskydd. Ta aldrig i en kilrem i drift.
Du kan ställa in olika spindelhastigheter på din pelar-
borrmaskin:
Alu-
Järn mini- Brons
um
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
www.scheppach.com
1. När du har stängt av apparaten kan du öppna rem-
skyddshuven (14) genom att lossa säkringsskru-
ven (15).
På maskinens remskyddshuv (14) anges spindel-
hastighetens samtliga inställningsmöjligheter
2. Släpp på drivremmens(36) spänning på maskinhu-
vudets (8) högra sida genom att lossa vingskru-
ven (37). Dra motorns (13) högra sida något mot
spindeln (33) för att släppa på drivremmens (36)
spänning
3. Lägg drivremmen (36) runt de motsvarande rem-
skivorna (38)
4. Tryck motorns (13) högra sida bakåt för att återi-
gen spänna drivremmen (36).
5. Dra åt vingskruven (37) igen. Drivremmen (36) ska
ha ungefär 13 mm spel när man trycker ihop den
i mitten.
6. Stäng remskyddshuven (14) och dra fast säkrings-
skruven (15).
7. Skulle drivremmen (36) spinna under drift så juste-
ras remspänningen.
Obs:
Man måste alltid använda remskivorna (38) som ligger
mitt emot. Om remskivor (38) på olika höjd används för-
störs drivremmen (36).
Anvisning: Säkerhetsbrytare
När du vill ställa in hastigheten måste du öppna skyd-
det. För att förhindra skaderisk slås borrmaskinen au-
tomatiskt ifrån via säkerhetsbrytaren.
10.6 Djupanslag (10) (bild 14)
ANVISNING:
När spänndonet är i det övre läget måste borrens spets
endast vara strax över arbetsstyckets ovansida.
Djupanslaget (10) gör det möjligt att begränsa borrdju-
pet. Ställ då in det önskade borrdjupet och skruva fast
mot det undre anslaget (12) med hjälp av spårmuttrar
(11).
10.7 Positionering av arbetsstycket (bild 15)
Lägg alltid ett underlag (A) (t.ex. trä) mellan bord och
arbetsstycke. Detta förhindrar att arbetsstycket splitt-
ras eller lossnar när baksidan genomborras. För att
undvika att underlaget vrids med okontrollerat ska det
lutas mot pelarens (5) vänstra sida som avbildat.
