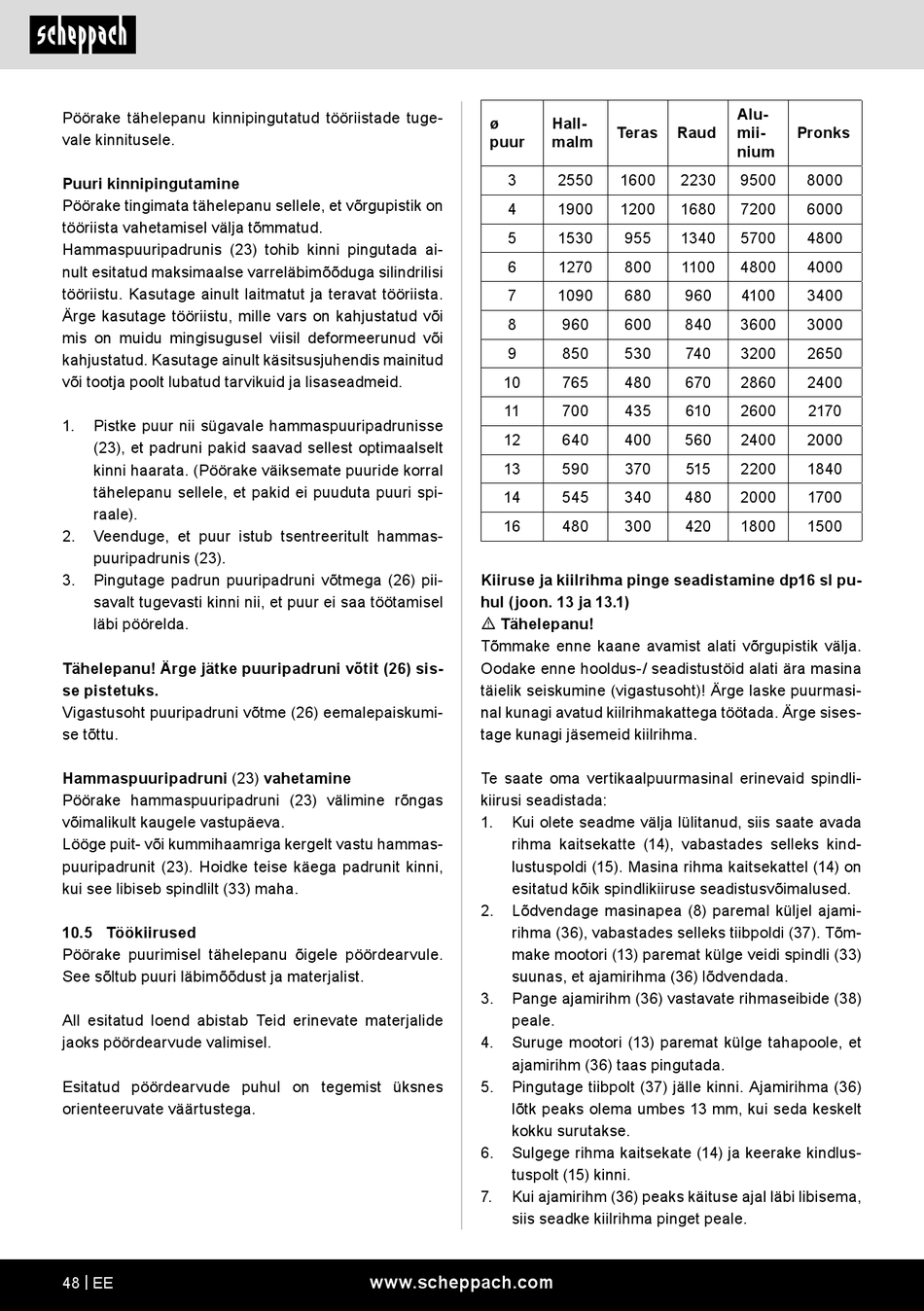

Scheppach 4906807901 Original Bedienungsanleitung Seite 48

Pöörake tähelepanu kinnipingutatud tööriistade tuge-
vale kinnitusele.
Puuri kinnipingutamine
Pöörake tingimata tähelepanu sellele, et võrgupistik on
tööriista vahetamisel välja tõmmatud.
Hammaspuuripadrunis (23) tohib kinni pingutada ai-
nult esitatud maksimaalse varreläbimõõduga silindrilisi
tööriistu. Kasutage ainult laitmatut ja teravat tööriista.
Ärge kasutage tööriistu, mille vars on kahjustatud või
mis on muidu mingisugusel viisil deformeerunud või
kahjustatud. Kasutage ainult käsitsusjuhendis mainitud
või tootja poolt lubatud tarvikuid ja lisaseadmeid.
1. Pistke puur nii sügavale hammaspuuripadrunisse
(23), et padruni pakid saavad sellest optimaalselt
kinni haarata. (Pöörake väiksemate puuride korral
tähelepanu sellele, et pakid ei puuduta puuri spi-
raale).
2. Veenduge, et puur istub tsentreeritult hammas-
puuripadrunis (23).
3. Pingutage padrun puuripadruni võtmega (26) pii-
savalt tugevasti kinni nii, et puur ei saa töötamisel
läbi pöörelda.
Tähelepanu! Ärge jätke puuripadruni võtit (26) sis-
se pistetuks.
Vigastusoht puuripadruni võtme (26) eemalepaiskumi-
se tõttu.
Hammaspuuripadruni (23) vahetamine
Pöörake hammaspuuripadruni (23) välimine rõngas
võimalikult kaugele vastupäeva.
Lööge puit- või kummihaamriga kergelt vastu hammas-
puuripadrunit (23). Hoidke teise käega padrunit kinni,
kui see libiseb spindlilt (33) maha.
10.5 Töökiirused
Pöörake puurimisel tähelepanu õigele pöördearvule.
See sõltub puuri läbimõõdust ja materjalist.
All esitatud loend abistab Teid erinevate materjalide
jaoks pöördearvude valimisel.
Esitatud pöördearvude puhul on tegemist üksnes
orienteeruvate väärtustega.
48 | EE
ø
puur
3
4
5
6
7
8
9
10
11
12
13
14
16
Kiiruse ja kiilrihma pinge seadistamine dp16 sl pu-
hul (joon. 13 ja 13.1)
m Tähelepanu!
Tõmmake enne kaane avamist alati võrgupistik välja.
Oodake enne hooldus-/ seadistustöid alati ära masina
täielik seiskumine (vigastusoht)! Ärge laske puurmasi-
nal kunagi avatud kiilrihmakattega töötada. Ärge sises-
tage kunagi jäsemeid kiilrihma.
Te saate oma vertikaalpuurmasinal erinevaid spindli-
kiirusi seadistada:
1. Kui olete seadme välja lülitanud, siis saate avada
rihma kaitsekatte (14), vabastades selleks kind-
lustuspoldi (15). Masina rihma kaitsekattel (14) on
esitatud kõik spindlikiiruse seadistusvõimalused.
2. Lõdvendage masinapea (8) paremal küljel ajami-
rihma (36), vabastades selleks tiibpoldi (37). Tõm-
make mootori (13) paremat külge veidi spindli (33)
suunas, et ajamirihma (36) lõdvendada.
3. Pange ajamirihm (36) vastavate rihmaseibide (38)
peale.
4. Suruge mootori (13) paremat külge tahapoole, et
ajamirihm (36) taas pingutada.
5. Pingutage tiibpolt (37) jälle kinni. Ajamirihma (36)
lõtk peaks olema umbes 13 mm, kui seda keskelt
kokku surutakse.
6. Sulgege rihma kaitsekate (14) ja keerake kindlus-
tuspolt (15) kinni.
7. Kui ajamirihm (36) peaks käituse ajal läbi libisema,
siis seadke kiilrihma pinget peale.
www.scheppach.com
Hall-
Teras Raud
malm
2550 1600 2230
1900 1200 1680
1530 955 1340
1270 800 1100
1090 680 960
960 600 840
850 530 740
765 480 670
700 435 610
640 400 560
590 370 515
545 340 480
480 300 420
Alu-
mii- Pronks
nium
9500 8000
7200 6000
5700 4800
4800 4000
4100 3400
3600 3000
3200 2650
2860 2400
2600 2170
2400 2000
2200 1840
2000 1700
1800 1500
