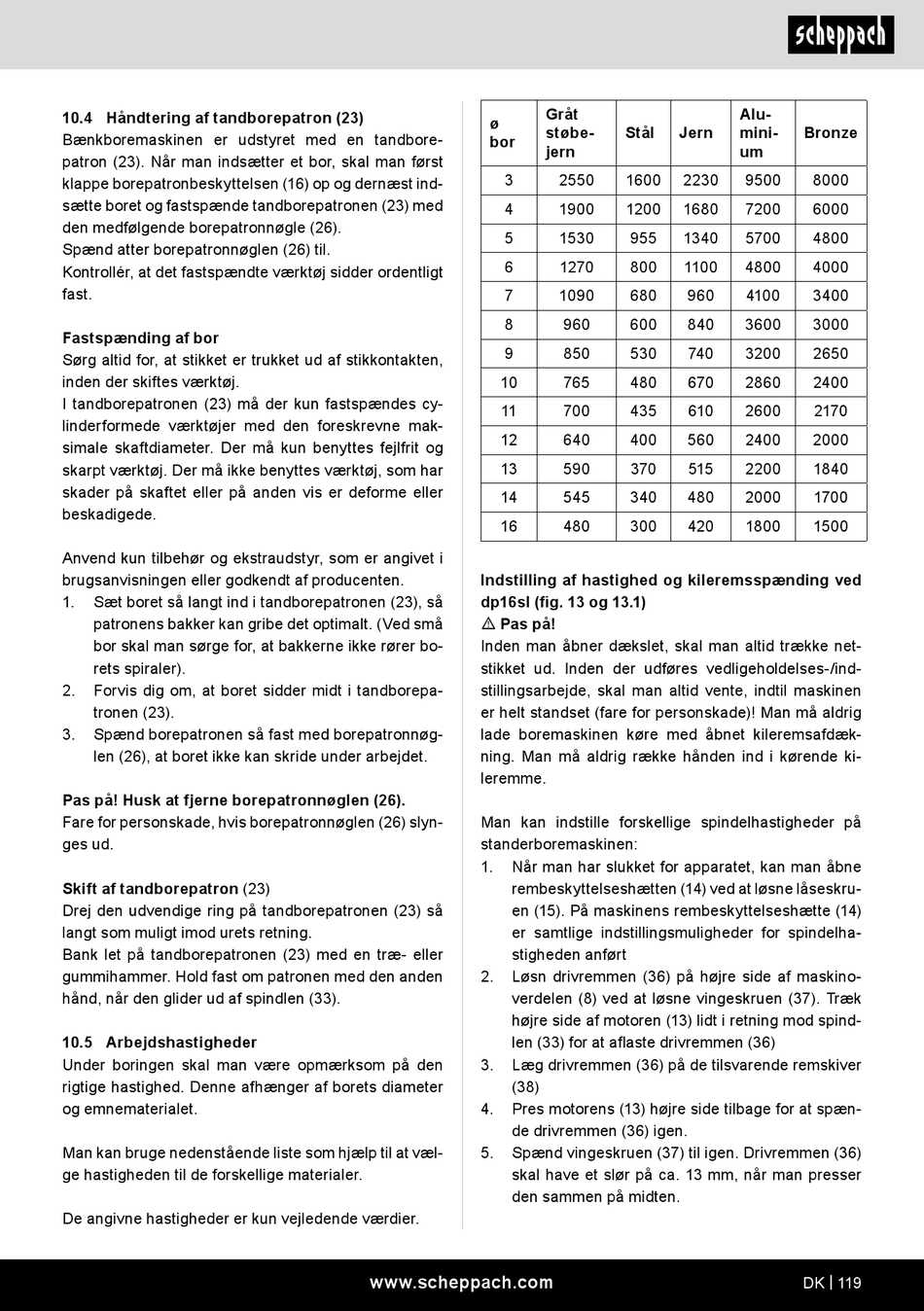

10.4 Håndtering af tandborepatron (23)
Bænkboremaskinen er udstyret med en tandbore-
patron (23). Når man indsætter et bor, skal man først
klappe borepatronbeskyttelsen (16) op og dernæst ind-
sætte boret og fastspænde tandborepatronen (23) med
den medfølgende borepatronnøgle (26).
Spænd atter borepatronnøglen (26) til.
Kontrollér, at det fastspændte værktøj sidder ordentligt
fast.
Fastspænding af bor
Sørg altid for, at stikket er trukket ud af stikkontakten,
inden der skiftes værktøj.
I tandborepatronen (23) må der kun fastspændes cy-
linderformede værktøjer med den foreskrevne mak-
simale skaftdiameter. Der må kun benyttes fejlfrit og
skarpt værktøj. Der må ikke benyttes værktøj, som har
skader på skaftet eller på anden vis er deforme eller
beskadigede.
Anvend kun tilbehør og ekstraudstyr, som er angivet i
brugsanvisningen eller godkendt af producenten.
1. Sæt boret så langt ind i tandborepatronen (23), så
patronens bakker kan gribe det optimalt. (Ved små
bor skal man sørge for, at bakkerne ikke rører bo-
rets spiraler).
2. Forvis dig om, at boret sidder midt i tandborepa-
tronen (23).
3. Spænd borepatronen så fast med borepatronnøg-
len (26), at boret ikke kan skride under arbejdet.
Pas på! Husk at fjerne borepatronnøglen (26).
Fare for personskade, hvis borepatronnøglen (26) slyn-
ges ud.
Skift af tandborepatron (23)
Drej den udvendige ring på tandborepatronen (23) så
langt som muligt imod urets retning.
Bank let på tandborepatronen (23) med en træ- eller
gummihammer. Hold fast om patronen med den anden
hånd, når den glider ud af spindlen (33).
10.5 Arbejdshastigheder
Under boringen skal man være opmærksom på den
rigtige hastighed. Denne afhænger af borets diameter
og emnematerialet.
Man kan bruge nedenstående liste som hjælp til at væl-
ge hastigheden til de forskellige materialer.
De angivne hastigheder er kun vejledende værdier.
ø
bor
3
4
5
6
7
8
9
10
11
12
13
14
16
Indstilling af hastighed og kileremsspænding ved
dp16sl (fig. 13 og 13.1)
m Pas på!
Inden man åbner dækslet, skal man altid trække net-
stikket ud. Inden der udføres vedligeholdelses-/ind-
stillingsarbejde, skal man altid vente, indtil maskinen
er helt standset (fare for personskade)! Man må aldrig
lade boremaskinen køre med åbnet kileremsafdæk-
ning. Man må aldrig række hånden ind i kørende ki-
leremme.
Man kan indstille forskellige spindelhastigheder på
standerboremaskinen:
1. Når man har slukket for apparatet, kan man åbne
rembeskyttelseshætten (14) ved at løsne låseskru-
en (15). På maskinens rembeskyttelseshætte (14)
er samtlige indstillingsmuligheder for spindelha-
stigheden anført
2. Løsn drivremmen (36) på højre side af maskino-
verdelen (8) ved at løsne vingeskruen (37). Træk
højre side af motoren (13) lidt i retning mod spind-
len (33) for at aflaste drivremmen (36)
3. Læg drivremmen (36) på de tilsvarende remskiver
(38)
4. Pres motorens (13) højre side tilbage for at spæn-
de drivremmen (36) igen.
5. Spænd vingeskruen (37) til igen. Drivremmen (36)
skal have et slør på ca. 13 mm, når man presser
den sammen på midten.
www.scheppach.com
Gråt
støbe- Stål Jern
jern
2550 1600 2230
1900 1200 1680
1530 955 1340
1270 800 1100
1090 680 960
960 600 840
850 530 740
765 480 670
700 435 610
640 400 560
590 370 515
545 340 480
480 300 420
Alu-
mini- Bronze
um
9500 8000
7200 6000
5700 4800
4800 4000
4100 3400
3600 3000
3200 2650
2860 2400
2600 2170
2400 2000
2200 1840
2000 1700
1800 1500
