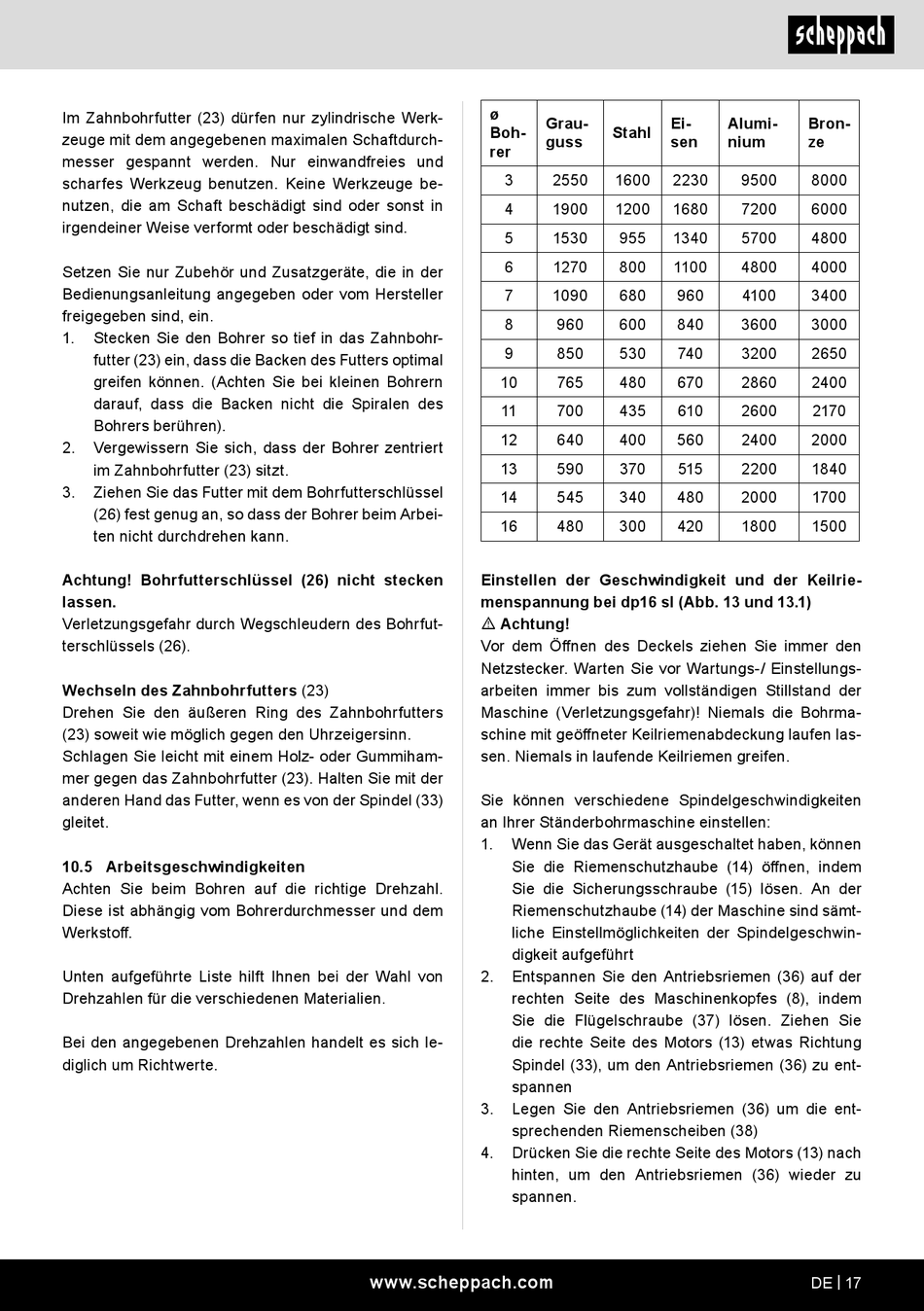

Im Zahnbohrfutter (23) dürfen nur zylindrische Werk-
zeuge mit dem angegebenen maximalen Schaftdurch-
messer gespannt werden. Nur einwandfreies und
scharfes Werkzeug benutzen. Keine Werkzeuge be-
nutzen, die am Schaft beschädigt sind oder sonst in
irgendeiner Weise verformt oder beschädigt sind.
Setzen Sie nur Zubehör und Zusatzgeräte, die in der
Bedienungsanleitung angegeben oder vom Hersteller
freigegeben sind, ein.
1. Stecken Sie den Bohrer so tief in das Zahnbohr-
futter (23) ein, dass die Backen des Futters optimal
greifen können. (Achten Sie bei kleinen Bohrern
darauf, dass die Backen nicht die Spiralen des
Bohrers berühren).
2. Vergewissern Sie sich, dass der Bohrer zentriert
im Zahnbohrfutter (23) sitzt.
3. Ziehen Sie das Futter mit dem Bohrfutterschlüssel
(26) fest genug an, so dass der Bohrer beim Arbei-
ten nicht durchdrehen kann.
Achtung! Bohrfutterschlüssel (26) nicht stecken
lassen.
Verletzungsgefahr durch Wegschleudern des Bohrfut-
terschlüssels (26).
Wechseln des Zahnbohrfutters (23)
Drehen Sie den äußeren Ring des Zahnbohrfutters
(23) soweit wie möglich gegen den Uhrzeigersinn.
Schlagen Sie leicht mit einem Holz- oder Gummiham-
mer gegen das Zahnbohrfutter (23). Halten Sie mit der
anderen Hand das Futter, wenn es von der Spindel (33)
gleitet.
10.5 Arbeitsgeschwindigkeiten
Achten Sie beim Bohren auf die richtige Drehzahl.
Diese ist abhängig vom Bohrerdurchmesser und dem
Werkstoff.
Unten aufgeführte Liste hilft Ihnen bei der Wahl von
Drehzahlen für die verschiedenen Materialien.
Bei den angegebenen Drehzahlen handelt es sich le-
diglich um Richtwerte.
ø
Boh-
rer
3
4
5
6
7
8
9
10
11
12
13
14
16
Einstellen der Geschwindigkeit und der Keilrie-
menspannung bei dp16 sl (Abb. 13 und 13.1)
m Achtung!
Vor dem Öffnen des Deckels ziehen Sie immer den
Netzstecker. Warten Sie vor Wartungs-/ Einstellungs-
arbeiten immer bis zum vollständigen Stillstand der
Maschine (Verletzungsgefahr)! Niemals die Bohrma-
schine mit geöffneter Keilriemenabdeckung laufen las-
sen. Niemals in laufende Keilriemen greifen.
Sie können verschiedene Spindelgeschwindigkeiten
an Ihrer Ständerbohrmaschine einstellen:
1. Wenn Sie das Gerät ausgeschaltet haben, können
Sie die Riemenschutzhaube (14) öffnen, indem
Sie die Sicherungsschraube (15) lösen. An der
Riemenschutzhaube (14) der Maschine sind sämt-
liche Einstellmöglichkeiten der Spindelgeschwin-
digkeit aufgeführt
2. Entspannen Sie den Antriebsriemen (36) auf der
rechten Seite des Maschinenkopfes (8), indem
Sie die Flügelschraube (37) lösen. Ziehen Sie
die rechte Seite des Motors (13) etwas Richtung
Spindel (33), um den Antriebsriemen (36) zu ent-
spannen
3. Legen Sie den Antriebsriemen (36) um die ent-
sprechenden Riemenscheiben (38)
4. Drücken Sie die rechte Seite des Motors (13) nach
hinten, um den Antriebsriemen (36) wieder zu
spannen.
www.scheppach.com
Grau- Ei-
Stahl
guss sen
2550 1600 2230
1900 1200 1680
1530 955 1340
1270 800 1100
1090 680 960
960 600 840
850 530 740
765 480 670
700 435 610
640 400 560
590 370 515
545 340 480
480 300 420
Alumi- Bron-
nium ze
9500 8000
7200 6000
5700 4800
4800 4000
4100 3400
3600 3000
3200 2650
2860 2400
2600 2170
2400 2000
2200 1840
2000 1700
1800 1500
