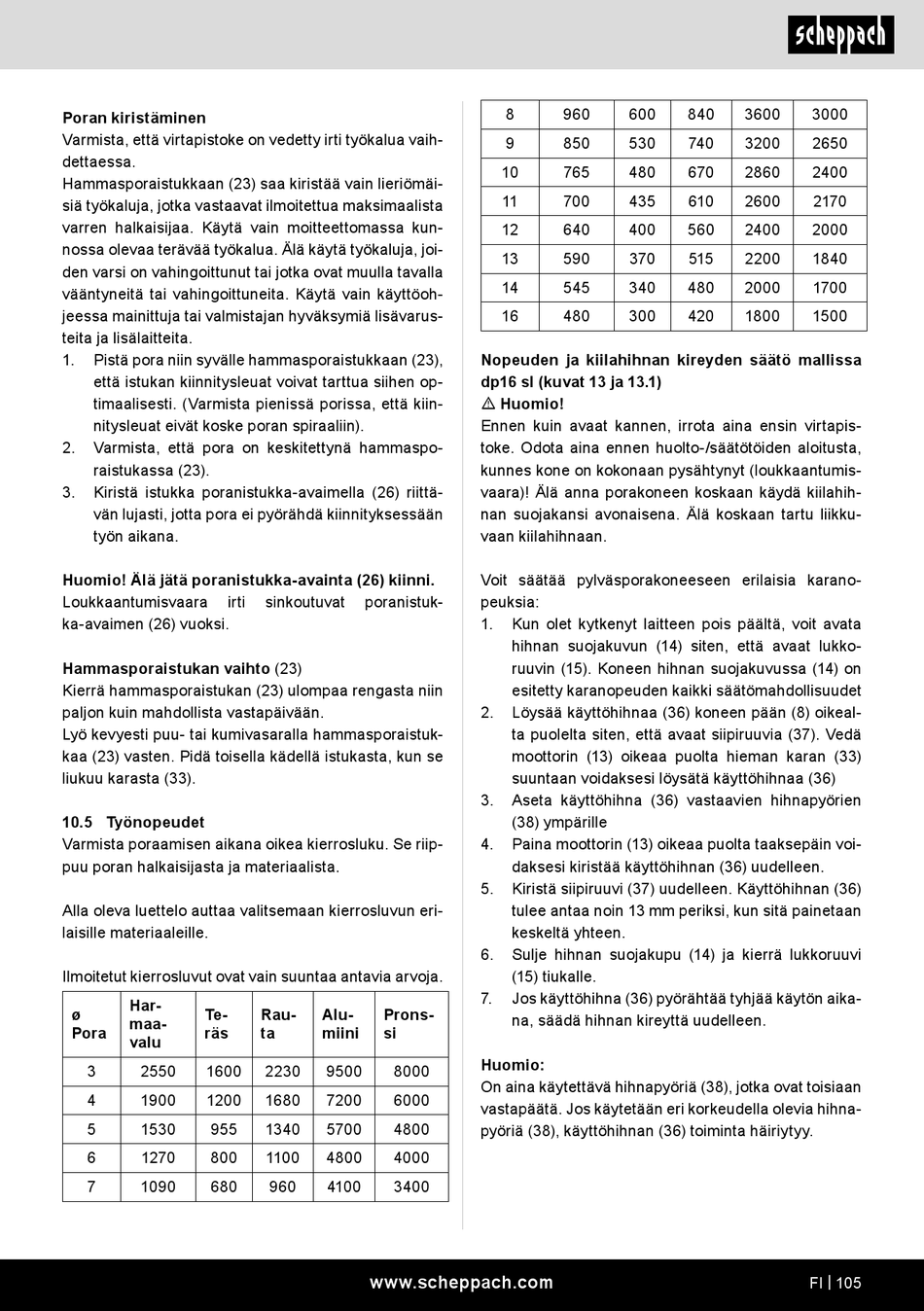

Poran kiristäminen
Varmista, että virtapistoke on vedetty irti työkalua vaih-
dettaessa.
Hammasporaistukkaan (23) saa kiristää vain lieriömäi-
siä työkaluja, jotka vastaavat ilmoitettua maksimaalista
varren halkaisijaa. Käytä vain moitteettomassa kun-
nossa olevaa terävää työkalua. Älä käytä työkaluja, joi-
den varsi on vahingoittunut tai jotka ovat muulla tavalla
vääntyneitä tai vahingoittuneita. Käytä vain käyttöoh-
jeessa mainittuja tai valmistajan hyväksymiä lisävarus-
teita ja lisälaitteita.
1. Pistä pora niin syvälle hammasporaistukkaan (23),
että istukan kiinnitysleuat voivat tarttua siihen op-
timaalisesti. (Varmista pienissä porissa, että kiin-
nitysleuat eivät koske poran spiraaliin).
2. Varmista, että pora on keskitettynä hammaspo-
raistukassa (23).
3. Kiristä istukka poranistukka-avaimella (26) riittä-
vän lujasti, jotta pora ei pyörähdä kiinnityksessään
työn aikana.
Huomio! Älä jätä poranistukka-avainta (26) kiinni.
Loukkaantumisvaara irti
ka-avaimen (26) vuoksi.
Hammasporaistukan vaihto (23)
Kierrä hammasporaistukan (23) ulompaa rengasta niin
paljon kuin mahdollista vastapäivään.
Lyö kevyesti puu- tai kumivasaralla hammasporaistuk-
kaa (23) vasten. Pidä toisella kädellä istukasta, kun se
liukuu karasta (33).
10.5 Työnopeudet
Varmista poraamisen aikana oikea kierrosluku. Se riip-
puu poran halkaisijasta ja materiaalista.
Alla oleva luettelo auttaa valitsemaan kierrosluvun eri-
laisille materiaaleille.
Ilmoitetut kierrosluvut ovat vain suuntaa antavia arvoja.
Har-
ø Te-
maa-
Pora räs
valu
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
sinkoutuvat poranistuk-
Rau- Alu- Prons-
ta miini si
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
www.scheppach.com
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Nopeuden ja kiilahihnan kireyden säätö mallissa
dp16 sl (kuvat 13 ja 13.1)
m Huomio!
Ennen kuin avaat kannen, irrota aina ensin virtapis-
toke. Odota aina ennen huolto-/säätötöiden aloitusta,
kunnes kone on kokonaan pysähtynyt (loukkaantumis-
vaara)! Älä anna porakoneen koskaan käydä kiilahih-
nan suojakansi avonaisena. Älä koskaan tartu liikku-
vaan kiilahihnaan.
Voit säätää pylväsporakoneeseen erilaisia karano-
peuksia:
1. Kun olet kytkenyt laitteen pois päältä, voit avata
hihnan suojakuvun (14) siten, että avaat lukko-
ruuvin (15). Koneen hihnan suojakuvussa (14) on
esitetty karanopeuden kaikki säätömahdollisuudet
2. Löysää käyttöhihnaa (36) koneen pään (8) oikeal-
ta puolelta siten, että avaat siipiruuvia (37). Vedä
moottorin (13) oikeaa puolta hieman karan (33)
suuntaan voidaksesi löysätä käyttöhihnaa (36)
3. Aseta käyttöhihna (36) vastaavien hihnapyörien
(38) ympärille
4. Paina moottorin (13) oikeaa puolta taaksepäin voi-
daksesi kiristää käyttöhihnan (36) uudelleen.
5. Kiristä siipiruuvi (37) uudelleen. Käyttöhihnan (36)
tulee antaa noin 13 mm periksi, kun sitä painetaan
keskeltä yhteen.
6. Sulje hihnan suojakupu (14) ja kierrä lukkoruuvi
(15) tiukalle.
7. Jos käyttöhihna (36) pyörähtää tyhjää käytön aika-
na, säädä hihnan kireyttä uudelleen.
Huomio:
On aina käytettävä hihnapyöriä (38), jotka ovat toisiaan
vastapäätä. Jos käytetään eri korkeudella olevia hihna-
pyöriä (38), käyttöhihnan (36) toiminta häiriytyy.
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
