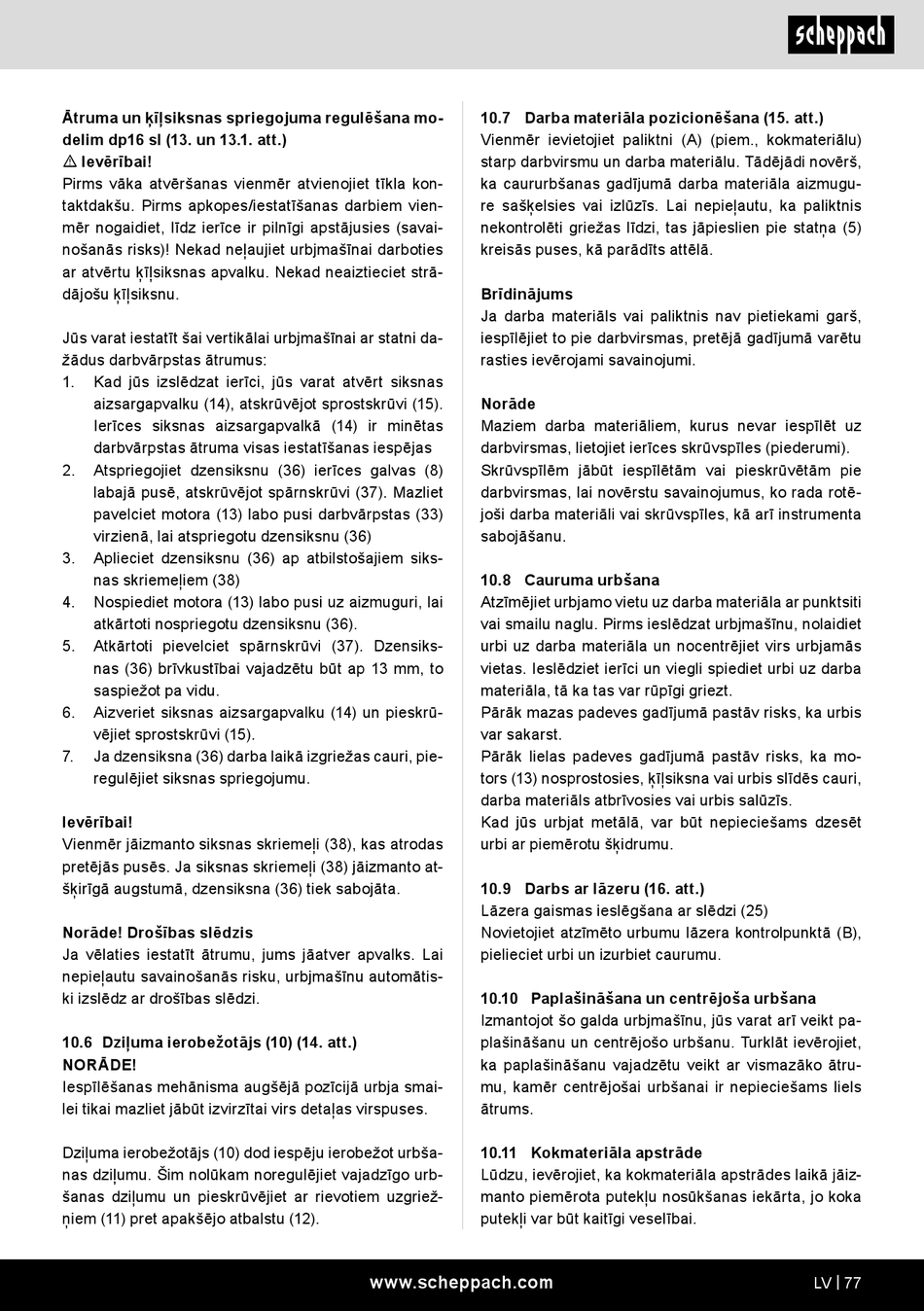

Scheppach 4906807901 Original Bedienungsanleitung Seite 77

Ātruma un ķīļsiksnas spriegojuma regulēšana mo-
delim dp16 sl (13. un 13.1. att.)
m Ievērībai!
Pirms vāka atvēršanas vienmēr atvienojiet tīkla kon-
taktdakšu. Pirms apkopes/iestatīšanas darbiem vien-
mēr nogaidiet, līdz ierīce ir pilnīgi apstājusies (savai-
nošanās risks)! Nekad neļaujiet urbjmašīnai darboties
ar atvērtu ķīļsiksnas apvalku. Nekad neaiztieciet strā-
dājošu ķīļsiksnu.
Jūs varat iestatīt šai vertikālai urbjmašīnai ar statni da-
žādus darbvārpstas ātrumus:
1. Kad jūs izslēdzat ierīci, jūs varat atvērt siksnas
aizsargapvalku (14), atskrūvējot sprostskrūvi (15).
Ierīces siksnas aizsargapvalkā (14) ir minētas
darbvārpstas ātruma visas iestatīšanas iespējas
2. Atspriegojiet dzensiksnu (36) ierīces galvas (8)
labajā pusē, atskrūvējot spārnskrūvi (37). Mazliet
pavelciet motora (13) labo pusi darbvārpstas (33)
virzienā, lai atspriegotu dzensiksnu (36)
3. Aplieciet dzensiksnu (36) ap atbilstošajiem siks-
nas skriemeļiem (38)
4. Nospiediet motora (13) labo pusi uz aizmuguri, lai
atkārtoti nospriegotu dzensiksnu (36).
5. Atkārtoti pievelciet spārnskrūvi (37). Dzensiks-
nas (36) brīvkustībai vajadzētu būt ap 13 mm, to
saspiežot pa vidu.
6. Aizveriet siksnas aizsargapvalku (14) un pieskrū-
vējiet sprostskrūvi (15).
7. Ja dzensiksna (36) darba laikā izgriežas cauri, pie-
regulējiet siksnas spriegojumu.
Ievērībai!
Vienmēr jāizmanto siksnas skriemeļi (38), kas atrodas
pretējās pusēs. Ja siksnas skriemeļi (38) jāizmanto at-
šķirīgā augstumā, dzensiksna (36) tiek sabojāta.
Norāde! Drošības slēdzis
Ja vēlaties iestatīt ātrumu, jums jāatver apvalks. Lai
nepieļautu savainošanās risku, urbjmašīnu automātis-
ki izslēdz ar drošības slēdzi.
10.6 Dziļuma ierobežotājs (10) (14. att.)
NORĀDE!
Iespīlēšanas mehānisma augšējā pozīcijā urbja smai-
lei tikai mazliet jābūt izvirzītai virs detaļas virspuses.
Dziļuma ierobežotājs (10) dod iespēju ierobežot urbša-
nas dziļumu. Šim nolūkam noregulējiet vajadzīgo urb-
šanas dziļumu un pieskrūvējiet ar rievotiem uzgriež-
ņiem (11) pret apakšējo atbalstu (12).
10.7 Darba materiāla pozicionēšana (15. att.)
Vienmēr ievietojiet paliktni (A) (piem., kokmateriālu)
starp darbvirsmu un darba materiālu. Tādējādi novērš,
ka caururbšanas gadījumā darba materiāla aizmugu-
re sašķelsies vai izlūzīs. Lai nepieļautu, ka paliktnis
nekontrolēti griežas līdzi, tas jāpieslien pie statņa (5)
kreisās puses, kā parādīts attēlā.
Brīdinājums
Ja darba materiāls vai paliktnis nav pietiekami garš,
iespīlējiet to pie darbvirsmas, pretējā gadījumā varētu
rasties ievērojami savainojumi.
Norāde
Maziem darba materiāliem, kurus nevar iespīlēt uz
darbvirsmas, lietojiet ierīces skrūvspīles (piederumi).
Skrūvspīlēm jābūt iespīlētām vai pieskrūvētām pie
darbvirsmas, lai novērstu savainojumus, ko rada rotē-
joši darba materiāli vai skrūvspīles, kā arī instrumenta
sabojāšanu.
10.8 Cauruma urbšana
Atzīmējiet urbjamo vietu uz darba materiāla ar punktsiti
vai smailu naglu. Pirms ieslēdzat urbjmašīnu, nolaidiet
urbi uz darba materiāla un nocentrējiet virs urbjamās
vietas. Ieslēdziet ierīci un viegli spiediet urbi uz darba
materiāla, tā ka tas var rūpīgi griezt.
Pārāk mazas padeves gadījumā pastāv risks, ka urbis
var sakarst.
Pārāk lielas padeves gadījumā pastāv risks, ka mo-
tors (13) nosprostosies, ķīļsiksna vai urbis slīdēs cauri,
darba materiāls atbrīvosies vai urbis salūzīs.
Kad jūs urbjat metālā, var būt nepieciešams dzesēt
urbi ar piemērotu šķidrumu.
10.9 Darbs ar lāzeru (16. att.)
Lāzera gaismas ieslēgšana ar slēdzi (25)
Novietojiet atzīmēto urbumu lāzera kontrolpunktā (B),
pielieciet urbi un izurbiet caurumu.
10.10 Paplašināšana un centrējoša urbšana
Izmantojot šo galda urbjmašīnu, jūs varat arī veikt pa-
plašināšanu un centrējošo urbšanu. Turklāt ievērojiet,
ka paplašināšanu vajadzētu veikt ar vismazāko ātru-
mu, kamēr centrējošai urbšanai ir nepieciešams liels
ātrums.
10.11 Kokmateriāla apstrāde
Lūdzu, ievērojiet, ka kokmateriāla apstrādes laikā jāiz-
manto piemērota putekļu nosūkšanas iekārta, jo koka
putekļi var būt kaitīgi veselībai.
