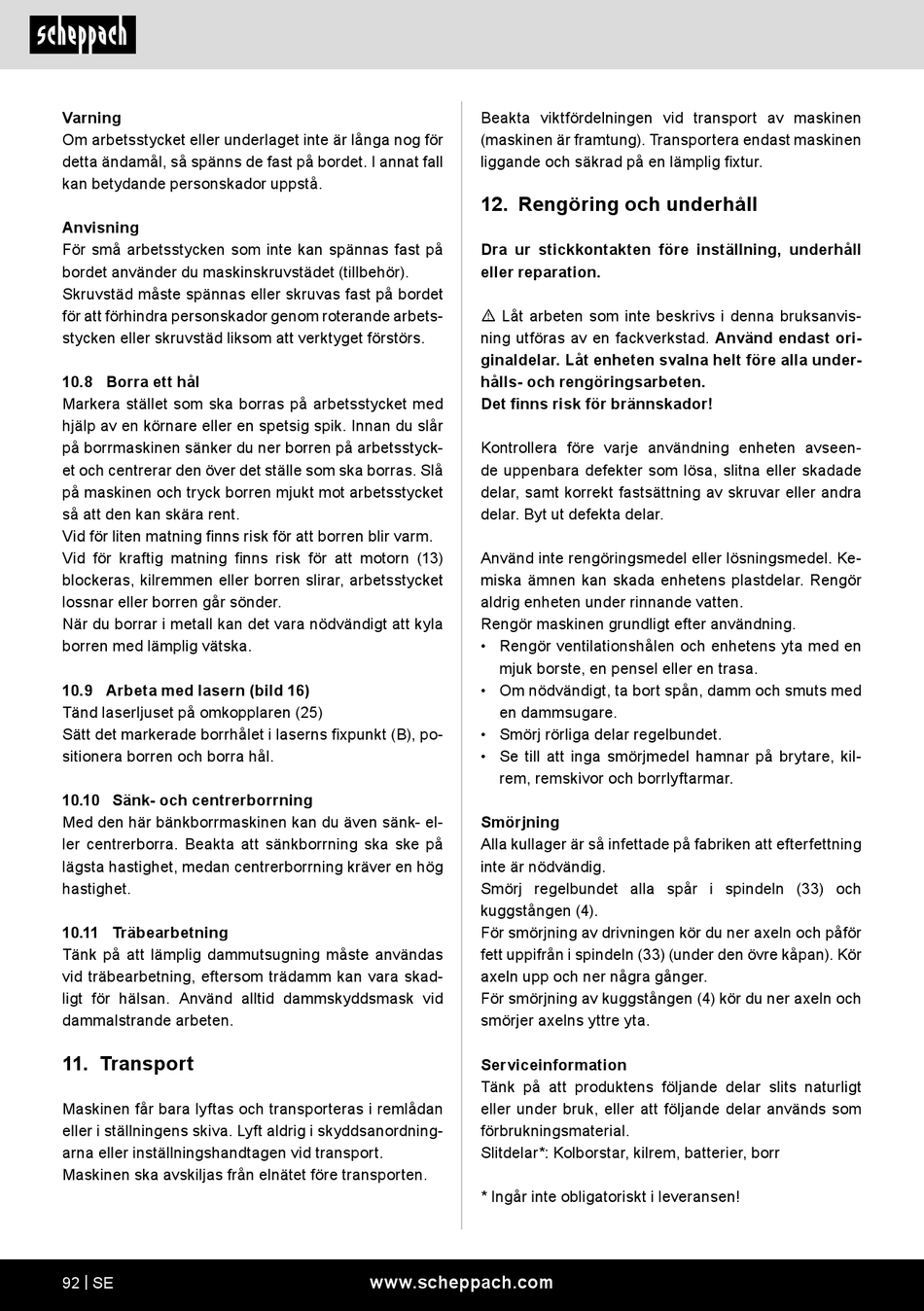

Transport; Rengöring Och Underhåll; Serviceinformation - Scheppach 4906807901 Original Bedienungsanleitung

Varning
Om arbetsstycket eller underlaget inte är långa nog för
detta ändamål, så spänns de fast på bordet. I annat fall
kan betydande personskador uppstå.
Anvisning
För små arbetsstycken som inte kan spännas fast på
bordet använder du maskinskruvstädet (tillbehör).
Skruvstäd måste spännas eller skruvas fast på bordet
för att förhindra personskador genom roterande arbets-
stycken eller skruvstäd liksom att verktyget förstörs.
10.8 Borra ett hål
Markera stället som ska borras på arbetsstycket med
hjälp av en körnare eller en spetsig spik. Innan du slår
på borrmaskinen sänker du ner borren på arbetsstyck-
et och centrerar den över det ställe som ska borras. Slå
på maskinen och tryck borren mjukt mot arbetsstycket
så att den kan skära rent.
Vid för liten matning finns risk för att borren blir varm.
Vid för kraftig matning finns risk för att motorn (13)
blockeras, kilremmen eller borren slirar, arbetsstycket
lossnar eller borren går sönder.
När du borrar i metall kan det vara nödvändigt att kyla
borren med lämplig vätska.
10.9 Arbeta med lasern (bild 16)
Tänd laserljuset på omkopplaren (25)
Sätt det markerade borrhålet i laserns fixpunkt (B), po-
sitionera borren och borra hål.
10.10 Sänk- och centrerborrning
Med den här bänkborrmaskinen kan du även sänk- el-
ler centrerborra. Beakta att sänkborrning ska ske på
lägsta hastighet, medan centrerborrning kräver en hög
hastighet.
10.11 Träbearbetning
Tänk på att lämplig dammutsugning måste användas
vid träbearbetning, eftersom trädamm kan vara skad-
ligt för hälsan. Använd alltid dammskyddsmask vid
dammalstrande arbeten.

11. Transport

Maskinen får bara lyftas och transporteras i remlådan
eller i ställningens skiva. Lyft aldrig i skyddsanordning-
arna eller inställningshandtagen vid transport.
Maskinen ska avskiljas från elnätet före transporten.
92 | SE
Beakta viktfördelningen vid transport av maskinen
(maskinen är framtung). Transportera endast maskinen
liggande och säkrad på en lämplig fixtur.
12. Rengöring och underhåll
Dra ur stickkontakten före inställning, underhåll
eller reparation.
m Låt arbeten som inte beskrivs i denna bruksanvis-
ning utföras av en fackverkstad. Använd endast ori-
ginaldelar. Låt enheten svalna helt före alla under-
hålls- och rengöringsarbeten.
Det finns risk för brännskador!
Kontrollera före varje användning enheten avseen-
de uppenbara defekter som lösa, slitna eller skadade
delar, samt korrekt fastsättning av skruvar eller andra
delar. Byt ut defekta delar.
Använd inte rengöringsmedel eller lösningsmedel. Ke-
miska ämnen kan skada enhetens plastdelar. Rengör
aldrig enheten under rinnande vatten.
Rengör maskinen grundligt efter användning.
• Rengör ventilationshålen och enhetens yta med en
mjuk borste, en pensel eller en trasa.
• Om nödvändigt, ta bort spån, damm och smuts med
en dammsugare.
• Smörj rörliga delar regelbundet.
• Se till att inga smörjmedel hamnar på brytare, kil-
rem, remskivor och borrlyftarmar.
Smörjning
Alla kullager är så infettade på fabriken att efterfettning
inte är nödvändig.
Smörj regelbundet alla spår i spindeln (33) och
kuggstången (4).
För smörjning av drivningen kör du ner axeln och påför
fett uppifrån i spindeln (33) (under den övre kåpan). Kör
axeln upp och ner några gånger.
För smörjning av kuggstången (4) kör du ner axeln och
smörjer axelns yttre yta.

Serviceinformation

Tänk på att produktens följande delar slits naturligt
eller under bruk, eller att följande delar används som
förbrukningsmaterial.
Slitdelar*: Kolborstar, kilrem, batterier, borr
* Ingår inte obligatoriskt i leveransen!
www.scheppach.com
