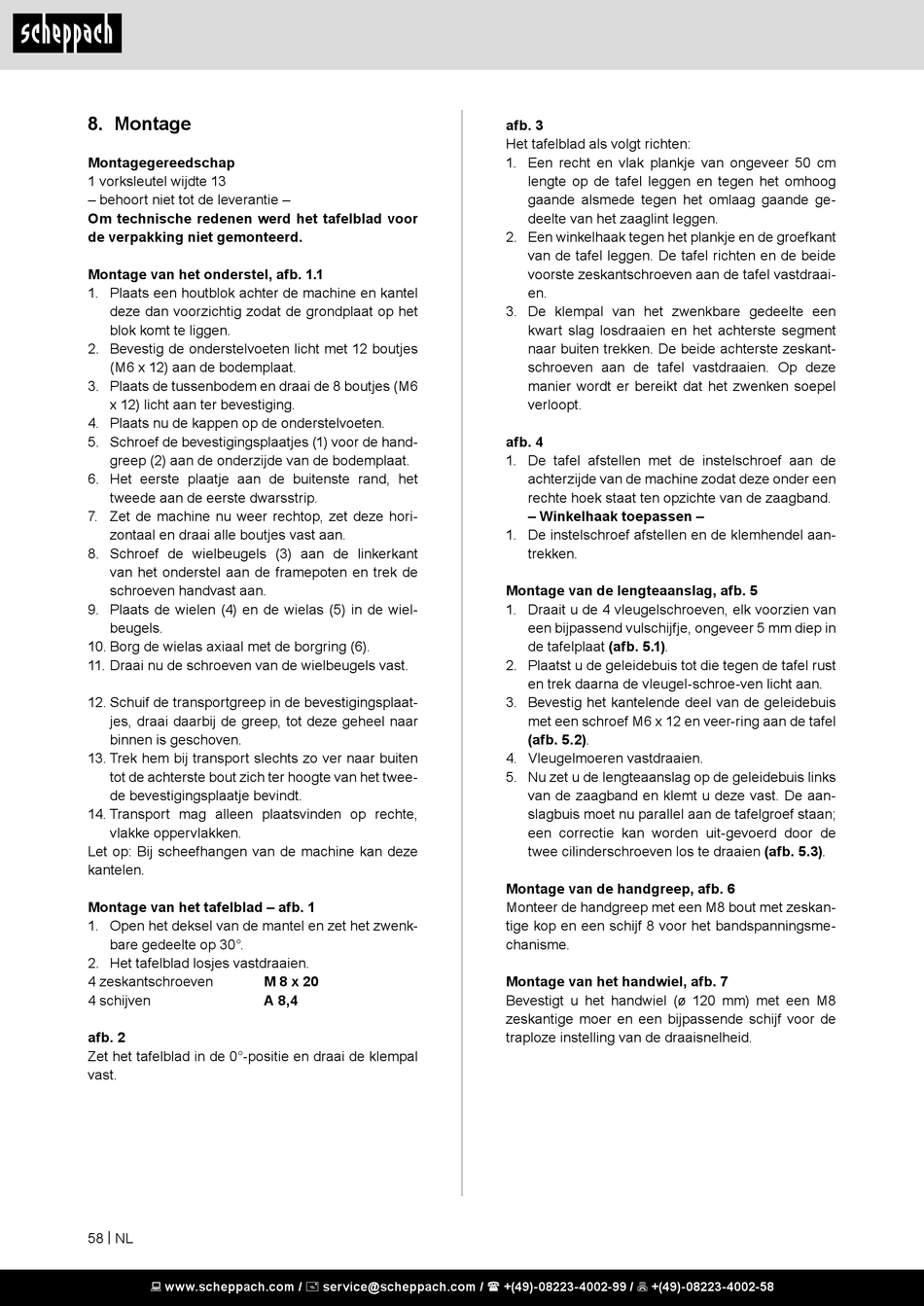

8. Montage

Montagegereedschap
1 vorksleutel wijdte 13
– behoort niet tot de leverantie –
Om technische redenen werd het tafelblad voor
de verpakking niet gemonteerd.
Montage van het onderstel, afb. 1.1
1. Plaats een houtblok achter de machine en kantel
deze dan voorzichtig zodat de grondplaat op het
blok komt te liggen.
2. Bevestig de onderstelvoeten licht met 12 boutjes
(M6 x 12) aan de bodemplaat.
3. Plaats de tussenbodem en draai de 8 boutjes (M6
x 12) licht aan ter bevestiging.
4. Plaats nu de kappen op de onderstelvoeten.
5. Schroef de bevestigingsplaatjes (1) voor de hand-
greep (2) aan de onderzijde van de bodemplaat.
6. Het eerste plaatje aan de buitenste rand, het
tweede aan de eerste dwarsstrip.
7. Zet de machine nu weer rechtop, zet deze hori-
zontaal en draai alle boutjes vast aan.
8. Schroef de wielbeugels (3) aan de linkerkant
van het onderstel aan de framepoten en trek de
schroeven handvast aan.
9. Plaats de wielen (4) en de wielas (5) in de wiel-
beugels.
10. Borg de wielas axiaal met de borgring (6).
11. Draai nu de schroeven van de wielbeugels vast.
12. Schuif de transportgreep in de bevestigingsplaat-
jes, draai daarbij de greep, tot deze geheel naar
binnen is geschoven.
13. Trek hem bij transport slechts zo ver naar buiten
tot de achterste bout zich ter hoogte van het twee-
de bevestigingsplaatje bevindt.
14. Transport mag alleen plaatsvinden op rechte,
vlakke oppervlakken.
Let op: Bij scheefhangen van de machine kan deze
kantelen.
Montage van het tafelblad – afb. 1
1. Open het deksel van de mantel en zet het zwenk-
bare gedeelte op 30°.
2. Het tafelblad losjes vastdraaien.
4 zeskantschroeven
4 schijven
afb. 2
Zet het tafelblad in de 0°-positie en draai de klempal
vast.
58 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
M 8 x 20
A 8,4
afb. 3
Het tafelblad als volgt richten:
1. Een recht en vlak plankje van ongeveer 50 cm
lengte op de tafel leggen en tegen het omhoog
gaande alsmede tegen het omlaag gaande ge-
deelte van het zaaglint leggen.
2. Een winkelhaak tegen het plankje en de groefkant
van de tafel leggen. De tafel richten en de beide
voorste zeskantschroeven aan de tafel vastdraai-
en.
3. De klempal van het zwenkbare gedeelte een
kwart slag losdraaien en het achterste segment
naar buiten trekken. De beide achterste zeskant-
schroeven aan de tafel vastdraaien. Op deze
manier wordt er bereikt dat het zwenken soepel
verloopt.
afb. 4
1. De tafel afstellen met de instelschroef aan de
achterzijde van de machine zodat deze onder een
rechte hoek staat ten opzichte van de zaagband.
– Winkelhaak toepassen –
1. De instelschroef afstellen en de klemhendel aan-
trekken.
Montage van de lengteaanslag, afb. 5
1. Draait u de 4 vleugelschroeven, elk voorzien van
een bijpassend vulschijfje, ongeveer 5 mm diep in
de tafelplaat (afb. 5.1).
2. Plaatst u de geleidebuis tot die tegen de tafel rust
en trek daarna de vleugel-schroe-ven licht aan.
3. Bevestig het kantelende deel van de geleidebuis
met een schroef M6 x 12 en veer-ring aan de tafel
(afb. 5.2).
4. Vleugelmoeren vastdraaien.
5. Nu zet u de lengteaanslag op de geleidebuis links
van de zaagband en klemt u deze vast. De aan-
slagbuis moet nu parallel aan de tafelgroef staan;
een correctie kan worden uit-gevoerd door de
twee cilinderschroeven los te draaien (afb. 5.3).
Montage van de handgreep, afb. 6
Monteer de handgreep met een M8 bout met zeskan-
tige kop en een schijf 8 voor het bandspanningsme-
chanisme.
Montage van het handwiel, afb. 7
Bevestigt u het handwiel (ø 120 mm) met een M8
zeskantige moer en een bijpassende schijf voor de
traploze instelling van de draaisnelheid.
