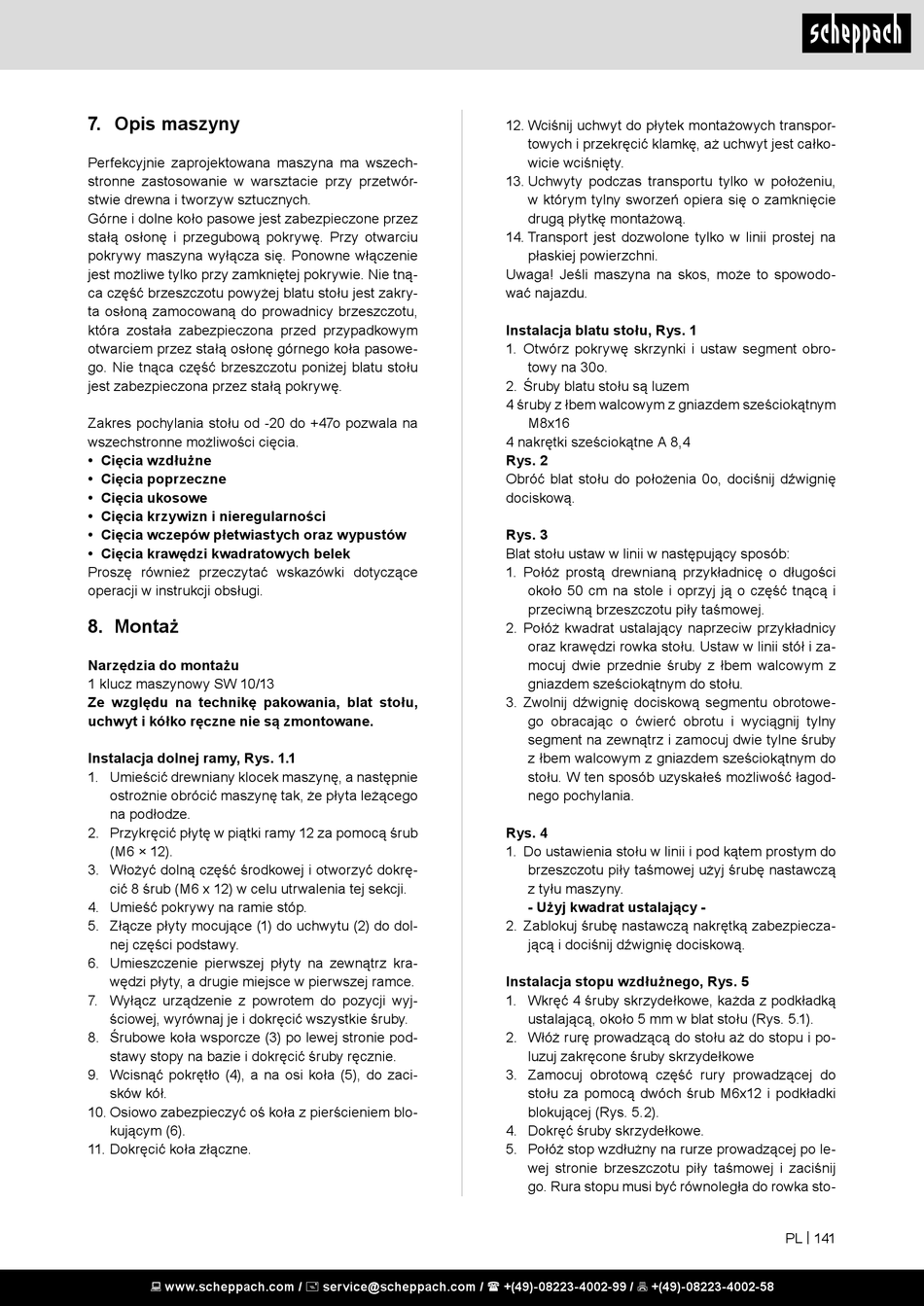

7. Opis maszyny

Perfekcyjnie zaprojektowana maszyna ma wszech-
stronne zastosowanie w warsztacie przy przetwór-
stwie drewna i tworzyw sztucznych.
Górne i dolne koło pasowe jest zabezpieczone przez
stałą osłonę i przegubową pokrywę. Przy otwarciu
pokrywy maszyna wyłącza się. Ponowne włączenie
jest możliwe tylko przy zamkniętej pokrywie. Nie tną-
ca część brzeszczotu powyżej blatu stołu jest zakry-
ta osłoną zamocowaną do prowadnicy brzeszczotu,
która została zabezpieczona przed przypadkowym
otwarciem przez stałą osłonę górnego koła pasowe-
go. Nie tnąca część brzeszczotu poniżej blatu stołu
jest zabezpieczona przez stałą pokrywę.
Zakres pochylania stołu od -20 do +47o pozwala na
wszechstronne możliwości cięcia.
• Cięcia wzdłużne
• Cięcia poprzeczne
• Cięcia ukosowe
• Cięcia krzywizn i nieregularności
• Cięcia wczepów płetwiastych oraz wypustów
• Cięcia krawędzi kwadratowych belek
Proszę również przeczytać wskazówki dotyczące
operacji w instrukcji obsługi.
8. Montaż
Narzędzia do montażu
1 klucz maszynowy SW 10/13
Ze względu na technikę pakowania, blat stołu,
uchwyt i kółko ręczne nie są zmontowane.
Instalacja dolnej ramy, Rys. 1.1
1. Umieścić drewniany klocek maszynę, a następnie
ostrożnie obrócić maszynę tak, że płyta leżącego
na podłodze.
2. Przykręcić płytę w piątki ramy 12 za pomocą śrub
(M6 × 12).
3. Włożyć dolną część środkowej i otworzyć dokrę-
cić 8 śrub (M6 x 12) w celu utrwalenia tej sekcji.
4. Umieść pokrywy na ramie stóp.
5. Złącze płyty mocujące (1) do uchwytu (2) do dol-
nej części podstawy.
6. Umieszczenie pierwszej płyty na zewnątrz kra-
wędzi płyty, a drugie miejsce w pierwszej ramce.
7. Wyłącz urządzenie z powrotem do pozycji wyj-
ściowej, wyrównaj je i dokręcić wszystkie śruby.
8. Śrubowe koła wsporcze (3) po lewej stronie pod-
stawy stopy na bazie i dokręcić śruby ręcznie.
9. Wcisnąć pokrętło (4), a na osi koła (5), do zaci-
sków kół.
10. Osiowo zabezpieczyć oś koła z pierścieniem blo-
kującym (6).
11. Dokręcić koła złączne.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
12. Wciśnij uchwyt do płytek montażowych transpor-
towych i przekręcić klamkę, aż uchwyt jest całko-
wicie wciśnięty.
13. Uchwyty podczas transportu tylko w położeniu,
w którym tylny sworzeń opiera się o zamknięcie
drugą płytkę montażową.
14. Transport jest dozwolone tylko w linii prostej na
płaskiej powierzchni.
Uwaga! Jeśli maszyna na skos, może to spowodo-
wać najazdu.
Instalacja blatu stołu, Rys. 1
1. Otwórz pokrywę skrzynki i ustaw segment obro-
towy na 30o.
2. Śruby blatu stołu są luzem
4 śruby z łbem walcowym z gniazdem sześciokątnym
M8x16
4 nakrętki sześciokątne A 8,4
Rys. 2
Obróć blat stołu do położenia 0o, dociśnij dźwignię
dociskową.
Rys. 3
Blat stołu ustaw w linii w następujący sposób:
1. Połóż prostą drewnianą przykładnicę o długości
około 50 cm na stole i oprzyj ją o część tnącą i
przeciwną brzeszczotu piły taśmowej.
2. Połóż kwadrat ustalający naprzeciw przykładnicy
oraz krawędzi rowka stołu. Ustaw w linii stół i za-
mocuj dwie przednie śruby z łbem walcowym z
gniazdem sześciokątnym do stołu.
3. Zwolnij dźwignię dociskową segmentu obrotowe-
go obracając o ćwierć obrotu i wyciągnij tylny
segment na zewnątrz i zamocuj dwie tylne śruby
z łbem walcowym z gniazdem sześciokątnym do
stołu. W ten sposób uzyskałeś możliwość łagod-
nego pochylania.
Rys. 4
1. Do ustawienia stołu w linii i pod kątem prostym do
brzeszczotu piły taśmowej użyj śrubę nastawczą
z tyłu maszyny.
- Użyj kwadrat ustalający -
2. Zablokuj śrubę nastawczą nakrętką zabezpiecza-
jącą i dociśnij dźwignię dociskową.
Instalacja stopu wzdłużnego, Rys. 5
1. Wkręć 4 śruby skrzydełkowe, każda z podkładką
ustalającą, około 5 mm w blat stołu (Rys. 5.1).
2. Włóż rurę prowadzącą do stołu aż do stopu i po-
luzuj zakręcone śruby skrzydełkowe
3. Zamocuj obrotową część rury prowadzącej do
stołu za pomocą dwóch śrub M6x12 i podkładki
blokującej (Rys. 5.2).
4. Dokręć śruby skrzydełkowe.
5. Połóż stop wzdłużny na rurze prowadzącej po le-
wej stronie brzeszczotu piły taśmowej i zaciśnij
go. Rura stopu musi być równoległa do rowka sto-
