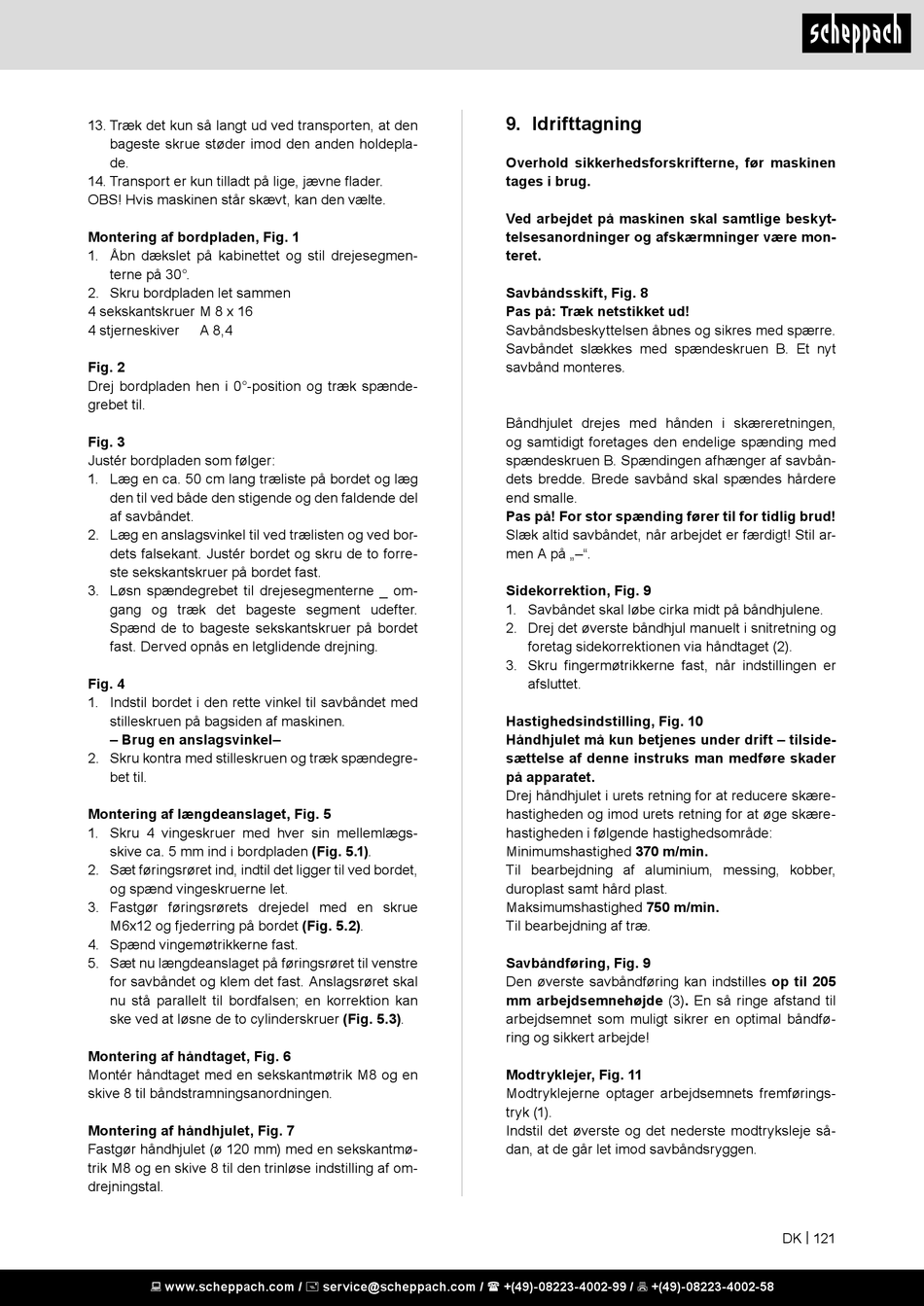

13. Træk det kun så langt ud ved transporten, at den
bageste skrue støder imod den anden holdepla-
de.
14. Transport er kun tilladt på lige, jævne flader.
OBS! Hvis maskinen står skævt, kan den vælte.
Montering af bordpladen, Fig. 1
1. Åbn dækslet på kabinettet og stil drejesegmen-
terne på 30°.
2. Skru bordpladen let sammen
4 sekskantskruer M 8 x 16
4 stjerneskiver A 8,4
Fig. 2
Drej bordpladen hen i 0°-position og træk spænde-
grebet til.
Fig. 3
Justér bordpladen som følger:
1. Læg en ca. 50 cm lang træliste på bordet og læg
den til ved både den stigende og den faldende del
af savbåndet.
2. Læg en anslagsvinkel til ved trælisten og ved bor-
dets falsekant. Justér bordet og skru de to forre-
ste sekskantskruer på bordet fast.
3. Løsn spændegrebet til drejesegmenterne _ om-
gang og træk det bageste segment udefter.
Spænd de to bageste sekskantskruer på bordet
fast. Derved opnås en letglidende drejning.
Fig. 4
1. Indstil bordet i den rette vinkel til savbåndet med
stilleskruen på bagsiden af maskinen.
– Brug en anslagsvinkel–
2. Skru kontra med stilleskruen og træk spændegre-
bet til.
Montering af længdeanslaget, Fig. 5
1. Skru 4 vingeskruer med hver sin mellemlægs-
skive ca. 5 mm ind i bordpladen (Fig. 5.1).
2. Sæt føringsrøret ind, indtil det ligger til ved bordet,
og spænd vingeskruerne let.
3. Fastgør føringsrørets drejedel med en skrue
M6x12 og fjederring på bordet (Fig. 5.2).
4. Spænd vingemøtrikkerne fast.
5. Sæt nu længdeanslaget på føringsrøret til venstre
for savbåndet og klem det fast. Anslagsrøret skal
nu stå parallelt til bordfalsen; en korrektion kan
ske ved at løsne de to cylinderskruer (Fig. 5.3).
Montering af håndtaget, Fig. 6
Montér håndtaget med en sekskantmøtrik M8 og en
skive 8 til båndstramningsanordningen.
Montering af håndhjulet, Fig. 7
Fastgør håndhjulet (ø 120 mm) med en sekskantmø-
trik M8 og en skive 8 til den trinløse indstilling af om-
drejningstal.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

9. Idrifttagning

Overhold sikkerhedsforskrifterne, før maskinen
tages i brug.
Ved arbejdet på maskinen skal samtlige beskyt-
telsesanordninger og afskærmninger være mon-
teret.
Savbåndsskift, Fig. 8
Pas på: Træk netstikket ud!
Savbåndsbeskyttelsen åbnes og sikres med spærre.
Savbåndet slækkes med spændeskruen B. Et nyt
savbånd monteres.
Båndhjulet drejes med hånden i skæreretningen,
og samtidigt foretages den endelige spænding med
spændeskruen B. Spændingen afhænger af savbån-
dets bredde. Brede savbånd skal spændes hårdere
end smalle.
Pas på! For stor spænding fører til for tidlig brud!
Slæk altid savbåndet, når arbejdet er færdigt! Stil ar-
men A på „–".
Sidekorrektion, Fig. 9
1. Savbåndet skal løbe cirka midt på båndhjulene.
2. Drej det øverste båndhjul manuelt i snitretning og
foretag sidekorrektionen via håndtaget (2).
3. Skru fingermøtrikkerne fast, når indstillingen er
afsluttet.
Hastighedsindstilling, Fig. 10
Håndhjulet må kun betjenes under drift – tilside-
sættelse af denne instruks man medføre skader
på apparatet.
Drej håndhjulet i urets retning for at reducere skære-
hastigheden og imod urets retning for at øge skære-
hastigheden i følgende hastighedsområde:
Minimumshastighed 370 m/min.
Til bearbejdning af aluminium, messing, kobber,
duroplast samt hård plast.
Maksimumshastighed 750 m/min.
Til bearbejdning af træ.
Savbåndføring, Fig. 9
Den øverste savbåndføring kan indstilles op til 205
mm arbejdsemnehøjde (3). En så ringe afstand til
arbejdsemnet som muligt sikrer en optimal båndfø-
ring og sikkert arbejde!
Modtryklejer, Fig. 11
Modtryklejerne optager arbejdsemnets fremførings-
tryk (1).
Indstil det øverste og det nederste modtryksleje så-
dan, at de går let imod savbåndsryggen.
