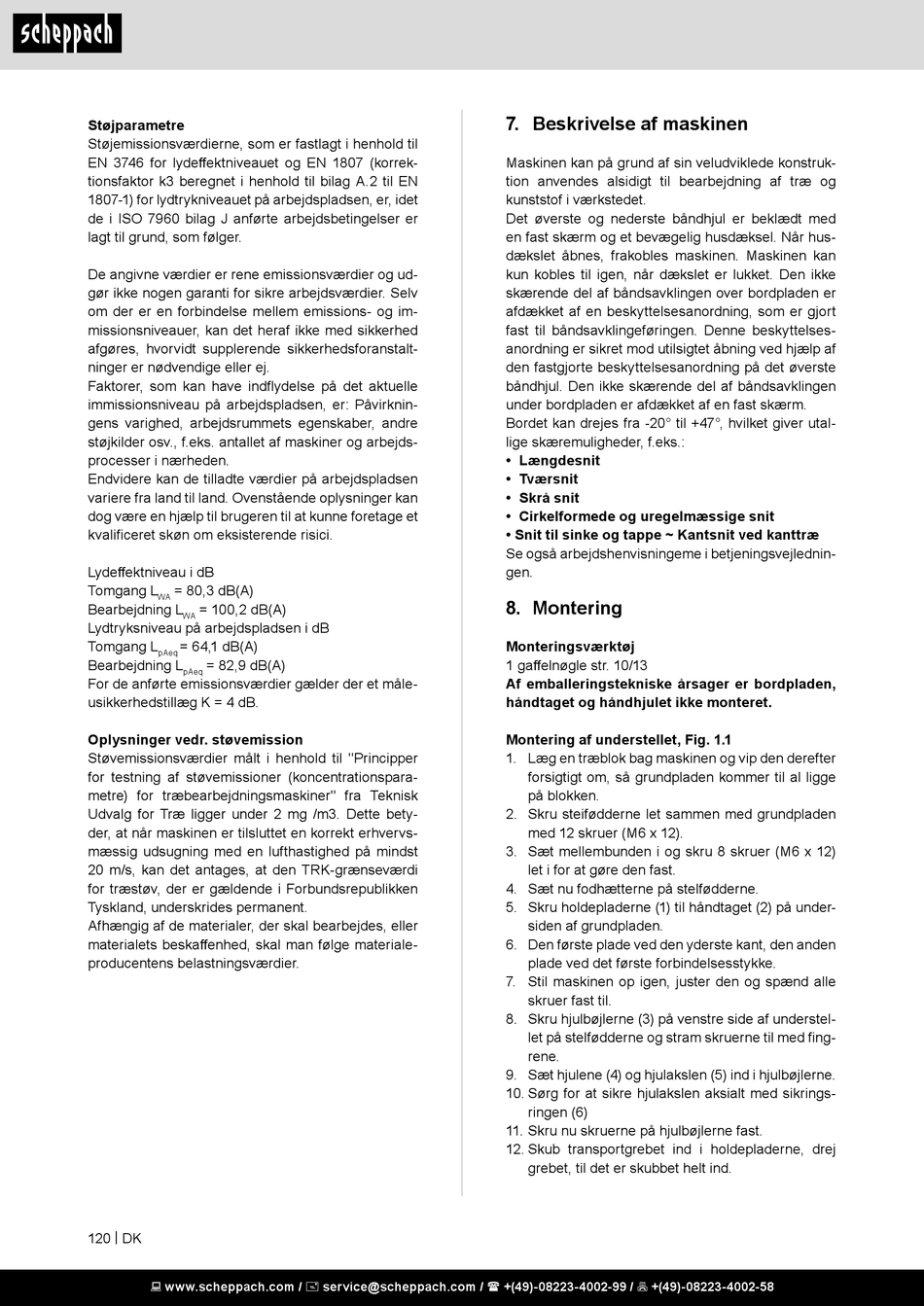

Støjparametre
Støjemissionsværdierne, som er fastlagt i henhold til
EN 3746 for lydeffektniveauet og EN 1807 (korrek-
tionsfaktor k3 beregnet i henhold til bilag A.2 til EN
1807-1) for lydtrykniveauet på arbejdspladsen, er, idet
de i ISO 7960 bilag J anførte arbejdsbetingelser er
lagt til grund, som følger.
De angivne værdier er rene emissionsværdier og ud-
gør ikke nogen garanti for sikre arbejdsværdier. Selv
om der er en forbindelse mellem emissions- og im-
missionsniveauer, kan det heraf ikke med sikkerhed
afgøres, hvorvidt supplerende sikkerhedsforanstalt-
ninger er nødvendige eller ej.
Faktorer, som kan have indflydelse på det aktuelle
immissionsniveau på arbejdspladsen, er: Påvirknin-
gens varighed, arbejdsrummets egenskaber, andre
støjkilder osv., f.eks. antallet af maskiner og arbejds-
processer i nærheden.
Endvidere kan de tilladte værdier på arbejdspladsen
variere fra land til land. Ovenstående oplysninger kan
dog være en hjælp til brugeren til at kunne foretage et
kvalificeret skøn om eksisterende risici.
Lydeffektniveau i dB
Tomgang L = 80,3 dB(A)
WA
Bearbejdning L = 100,2 dB(A)
WA
Lydtryksniveau på arbejdspladsen i dB
Tomgang L = 64,1 dB(A)
pAeq
Bearbejdning L = 82,9 dB(A)
pAeq
For de anførte emissionsværdier gælder der et måle-
usikkerhedstillæg K = 4 dB.
Oplysninger vedr. støvemission
Støvemissionsværdier målt i henhold til "Principper
for testning af støvemissioner (koncentrationspara-
metre) for træbearbejdningsmaskiner" fra Teknisk
Udvalg for Træ ligger under 2 mg /m3. Dette bety-
der, at når maskinen er tilsluttet en korrekt erhvervs-
mæssig udsugning med en lufthastighed på mindst
20 m/s, kan det antages, at den TRK-grænseværdi
for træstøv, der er gældende i Forbundsrepublikken
Tyskland, underskrides permanent.
Afhængig af de materialer, der skal bearbejdes, eller
materialets beskaffenhed, skal man følge materiale-
producentens belastningsværdier.
120 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

7. Beskrivelse af maskinen

Maskinen kan på grund af sin veludviklede konstruk-
tion anvendes alsidigt til bearbejdning af træ og
kunststof i værkstedet.
Det øverste og nederste båndhjul er beklædt med
en fast skærm og et bevægelig husdæksel. Når hus-
dækslet åbnes, frakobles maskinen. Maskinen kan
kun kobles til igen, når dækslet er lukket. Den ikke
skærende del af båndsavklingen over bordpladen er
afdækket af en beskyttelsesanordning, som er gjort
fast til båndsavklingeføringen. Denne beskyttelses-
anordning er sikret mod utilsigtet åbning ved hjælp af
den fastgjorte beskyttelsesanordning på det øverste
båndhjul. Den ikke skærende del af båndsavklingen
under bordpladen er afdækket af en fast skærm.
Bordet kan drejes fra -20° til +47°, hvilket giver utal-
lige skæremuligheder, f.eks.:
• Længdesnit
• Tværsnit
• Skrå snit
• Cirkelformede og uregelmæssige snit
• Snit til sinke og tappe ~ Kantsnit ved kanttræ
Se også arbejdshenvisningeme i betjeningsvejlednin-
gen.

8. Montering

Monteringsværktøj
1 gaffelnøgle str. 10/13
Af emballeringstekniske årsager er bordpladen,
håndtaget og håndhjulet ikke monteret.
Montering af understellet, Fig. 1.1
1. Læg en træblok bag maskinen og vip den derefter
forsigtigt om, så grundpladen kommer til al ligge
på blokken.
2. Skru steifødderne let sammen med grundpladen
med 12 skruer (M6 x 12).
3. Sæt mellembunden i og skru 8 skruer (M6 x 12)
let i for at gøre den fast.
4. Sæt nu fodhætterne på stelfødderne.
5. Skru holdepladerne (1) til håndtaget (2) på under-
siden af grundpladen.
6. Den første plade ved den yderste kant, den anden
plade ved det første forbindelsesstykke.
7. Stil maskinen op igen, juster den og spænd alle
skruer fast til.
8. Skru hjulbøjlerne (3) på venstre side af understel-
let på stelfødderne og stram skruerne til med fing-
rene.
9. Sæt hjulene (4) og hjulakslen (5) ind i hjulbøjlerne.
10. Sørg for at sikre hjulakslen aksialt med sikrings-
ringen (6)
11. Skru nu skruerne på hjulbøjlerne fast.
12. Skub transportgrebet ind i holdepladerne, drej
grebet, til det er skubbet helt ind.
