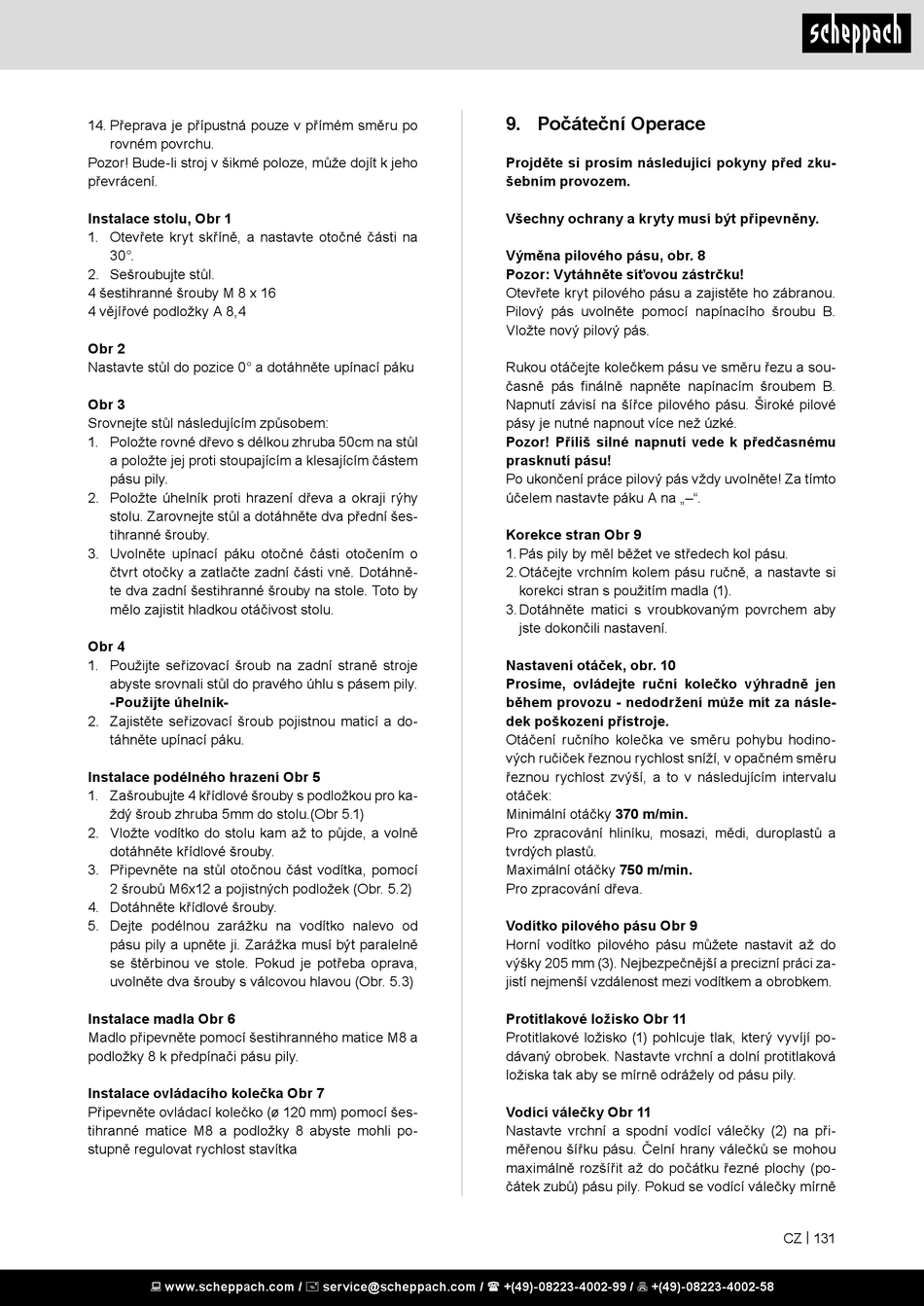

14. Přeprava je přípustná pouze v přímém směru po
rovném povrchu.
Pozor! Bude-li stroj v šikmé poloze, může dojít k jeho
převrácení.
Instalace stolu, Obr 1
1. Otevřete kryt skříně, a nastavte otočné části na
30°.
2. Sešroubujte stůl.
4 šestihranné šrouby M 8 x 16
4 vějířové podložky A 8,4
Obr 2
Nastavte stůl do pozice 0° a dotáhněte upínací páku
Obr 3
Srovnejte stůl následujícím způsobem:
1. Položte rovné dřevo s délkou zhruba 50cm na stůl
a položte jej proti stoupajícím a klesajícím částem
pásu pily.
2. Položte úhelník proti hrazení dřeva a okraji rýhy
stolu. Zarovnejte stůl a dotáhněte dva přední šes-
tihranné šrouby.
3. Uvolněte upínací páku otočné části otočením o
čtvrt otočky a zatlačte zadní části vně. Dotáhně-
te dva zadní šestihranné šrouby na stole. Toto by
mělo zajistit hladkou otáčivost stolu.
Obr 4
1. Použijte seřizovací šroub na zadní straně stroje
abyste srovnali stůl do pravého úhlu s pásem pily.
-Použijte úhelník-
2. Zajistěte seřizovací šroub pojistnou maticí a do-
táhněte upínací páku.
Instalace podélného hrazení Obr 5
1. Zašroubujte 4 křídlové šrouby s podložkou pro ka-
ždý šroub zhruba 5mm do stolu.(Obr 5.1)
2. Vložte vodítko do stolu kam až to půjde, a volně
dotáhněte křídlové šrouby.
3. Připevněte na stůl otočnou část vodítka, pomocí
2 šroubů M6x12 a pojistných podložek (Obr. 5.2)
4. Dotáhněte křídlové šrouby.
5. Dejte podélnou zarážku na vodítko nalevo od
pásu pily a upněte ji. Zarážka musí být paralelně
se štěrbinou ve stole. Pokud je potřeba oprava,
uvolněte dva šrouby s válcovou hlavou (Obr. 5.3)
Instalace madla Obr 6
Madlo připevněte pomocí šestihranného matice M8 a
podložky 8 k předpínači pásu pily.
Instalace ovládacího kolečka Obr 7
Připevněte ovládací kolečko (ø 120 mm) pomocí šes-
tihranné matice M8 a podložky 8 abyste mohli po-
stupně regulovat rychlost stavítka
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Počáteční Operace
Projděte si prosím následující pokyny před zku-
šebním provozem.
Všechny ochrany a kryty musí být připevněny.
Výměna pilového pásu, obr. 8
Pozor: Vytáhněte síťovou zástrčku!
Otevřete kryt pilového pásu a zajistěte ho zábranou.
Pilový pás uvolněte pomocí napínacího šroubu B.
Vložte nový pilový pás.
Rukou otáčejte kolečkem pásu ve směru řezu a sou-
časně pás finálně napněte napínacím šroubem B.
Napnutí závisí na šířce pilového pásu. Široké pilové
pásy je nutné napnout více než úzké.
Pozor! Příliš silné napnutí vede k předčasnému
prasknutí pásu!
Po ukončení práce pilový pás vždy uvolněte! Za tímto
účelem nastavte páku A na „–".
Korekce stran Obr 9
1. Pás pily by měl běžet ve středech kol pásu.
2. Otáčejte vrchním kolem pásu ručně, a nastavte si
korekci stran s použitím madla (1).
3. Dotáhněte matici s vroubkovaným povrchem aby
jste dokončili nastavení.
Nastavení otáček, obr. 10
Prosíme, ovládejte ruční kolečko výhradně jen
během provozu - nedodržení může mít za násle-
dek poškození přístroje.
Otáčení ručního kolečka ve směru pohybu hodino-
vých ručiček řeznou rychlost sníží, v opačném směru
řeznou rychlost zvýší, a to v následujícím intervalu
otáček:
Minimální otáčky 370 m/min.
Pro zpracování hliníku, mosazi, mědi, duroplastů a
tvrdých plastů.
Maximální otáčky 750 m/min.
Pro zpracování dřeva.
Vodítko pilového pásu Obr 9
Horní vodítko pilového pásu můžete nastavit až do
výšky 205 mm (3). Nejbezpečnější a precizní práci za-
jistí nejmenší vzdálenost mezi vodítkem a obrobkem.
Protitlakové ložisko Obr 11
Protitlakové ložisko (1) pohlcuje tlak, který vyvíjí po-
dávaný obrobek. Nastavte vrchní a dolní protitlaková
ložiska tak aby se mírně odrážely od pásu pily.
Vodící válečky Obr 11
Nastavte vrchní a spodní vodící válečky (2) na při-
měřenou šířku pásu. Čelní hrany válečků se mohou
maximálně rozšířit až do počátku řezné plochy (po-
čátek zubů) pásu pily. Pokud se vodící válečky mírně
CZ | 131
