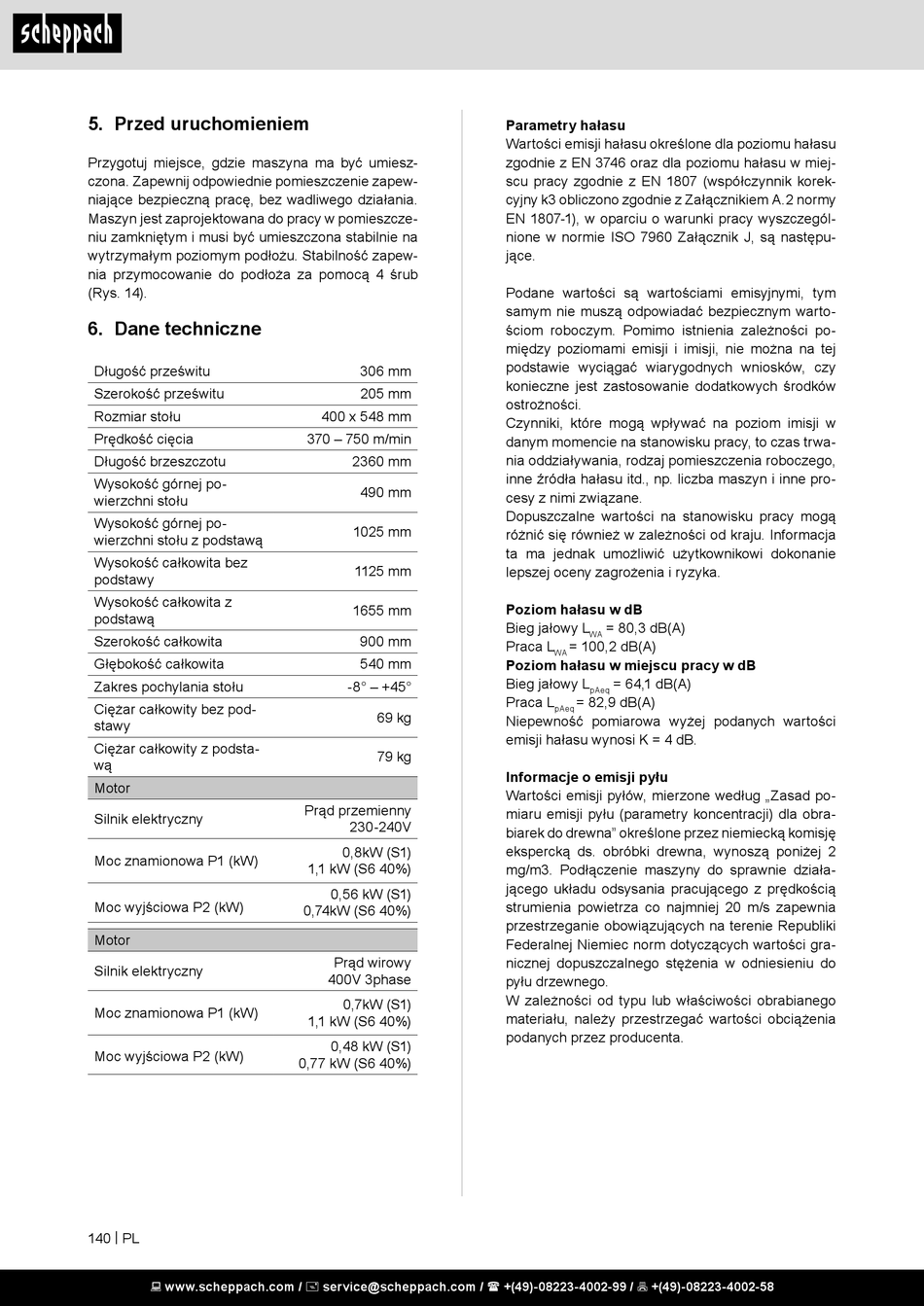

Przed Uruchomieniem; Dane Techniczne - Scheppach Basa 3 Original Bedienungsanleitung

5. Przed uruchomieniem

Przygotuj miejsce, gdzie maszyna ma być umiesz-
czona. Zapewnij odpowiednie pomieszczenie zapew-
niające bezpieczną pracę, bez wadliwego działania.
Maszyn jest zaprojektowana do pracy w pomieszcze-
niu zamkniętym i musi być umieszczona stabilnie na
wytrzymałym poziomym podłożu. Stabilność zapew-
nia przymocowanie do podłoża za pomocą 4 śrub
(Rys. 14).

6. Dane techniczne

Długość prześwitu
Szerokość prześwitu
Rozmiar stołu
Prędkość cięcia
Długość brzeszczotu
Wysokość górnej po-
wierzchni stołu
Wysokość górnej po-
wierzchni stołu z podstawą
Wysokość całkowita bez
podstawy
Wysokość całkowita z
podstawą
Szerokość całkowita
Głębokość całkowita
Zakres pochylania stołu
Ciężar całkowity bez pod-
stawy
Ciężar całkowity z podsta-
wą
Motor
Silnik elektryczny
Moc znamionowa P1 (kW)
Moc wyjściowa P2 (kW)
Motor
Silnik elektryczny
Moc znamionowa P1 (kW)
Moc wyjściowa P2 (kW)
140 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
306 mm
205 mm
400 x 548 mm
370 – 750 m/min
2360 mm
490 mm
1025 mm
1125 mm
1655 mm
900 mm
540 mm
-8° – +45°
69 kg
79 kg
Prąd przemienny
230-240V
0,8kW (S1)
1,1 kW (S6 40%)
0,56 kW (S1)
0,74kW (S6 40%)
Prąd wirowy
400V 3phase
0,7kW (S1)
1,1 kW (S6 40%)
0,48 kW (S1)
0,77 kW (S6 40%)
Parametry hałasu
Wartości emisji hałasu określone dla poziomu hałasu
zgodnie z EN 3746 oraz dla poziomu hałasu w miej-
scu pracy zgodnie z EN 1807 (współczynnik korek-
cyjny k3 obliczono zgodnie z Załącznikiem A.2 normy
EN 1807-1), w oparciu o warunki pracy wyszczegól-
nione w normie ISO 7960 Załącznik J, są następu-
jące.
Podane wartości są wartościami emisyjnymi, tym
samym nie muszą odpowiadać bezpiecznym warto-
ściom roboczym. Pomimo istnienia zależności po-
między poziomami emisji i imisji, nie można na tej
podstawie wyciągać wiarygodnych wniosków, czy
konieczne jest zastosowanie dodatkowych środków
ostrożności.
Czynniki, które mogą wpływać na poziom imisji w
danym momencie na stanowisku pracy, to czas trwa-
nia oddziaływania, rodzaj pomieszczenia roboczego,
inne źródła hałasu itd., np. liczba maszyn i inne pro-
cesy z nimi związane.
Dopuszczalne wartości na stanowisku pracy mogą
różnić się również w zależności od kraju. Informacja
ta ma jednak umożliwić użytkownikowi dokonanie
lepszej oceny zagrożenia i ryzyka.
Poziom hałasu w dB
Bieg jałowy L = 80,3 dB(A)
WA
Praca L = 100,2 dB(A)
WA
Poziom hałasu w miejscu pracy w dB
Bieg jałowy L = 64,1 dB(A)
pAeq
Praca L = 82,9 dB(A)
pAeq
Niepewność pomiarowa wyżej podanych wartości
emisji hałasu wynosi K = 4 dB.
Informacje o emisji pyłu
Wartości emisji pyłów, mierzone według „Zasad po-
miaru emisji pyłu (parametry koncentracji) dla obra-
biarek do drewna" określone przez niemiecką komisję
ekspercką ds. obróbki drewna, wynoszą poniżej 2
mg/m3. Podłączenie maszyny do sprawnie działa-
jącego układu odsysania pracującego z prędkością
strumienia powietrza co najmniej 20 m/s zapewnia
przestrzeganie obowiązujących na terenie Republiki
Federalnej Niemiec norm dotyczących wartości gra-
nicznej dopuszczalnego stężenia w odniesieniu do
pyłu drzewnego.
W zależności od typu lub właściwości obrabianego
materiału, należy przestrzegać wartości obciążenia
podanych przez producenta.
