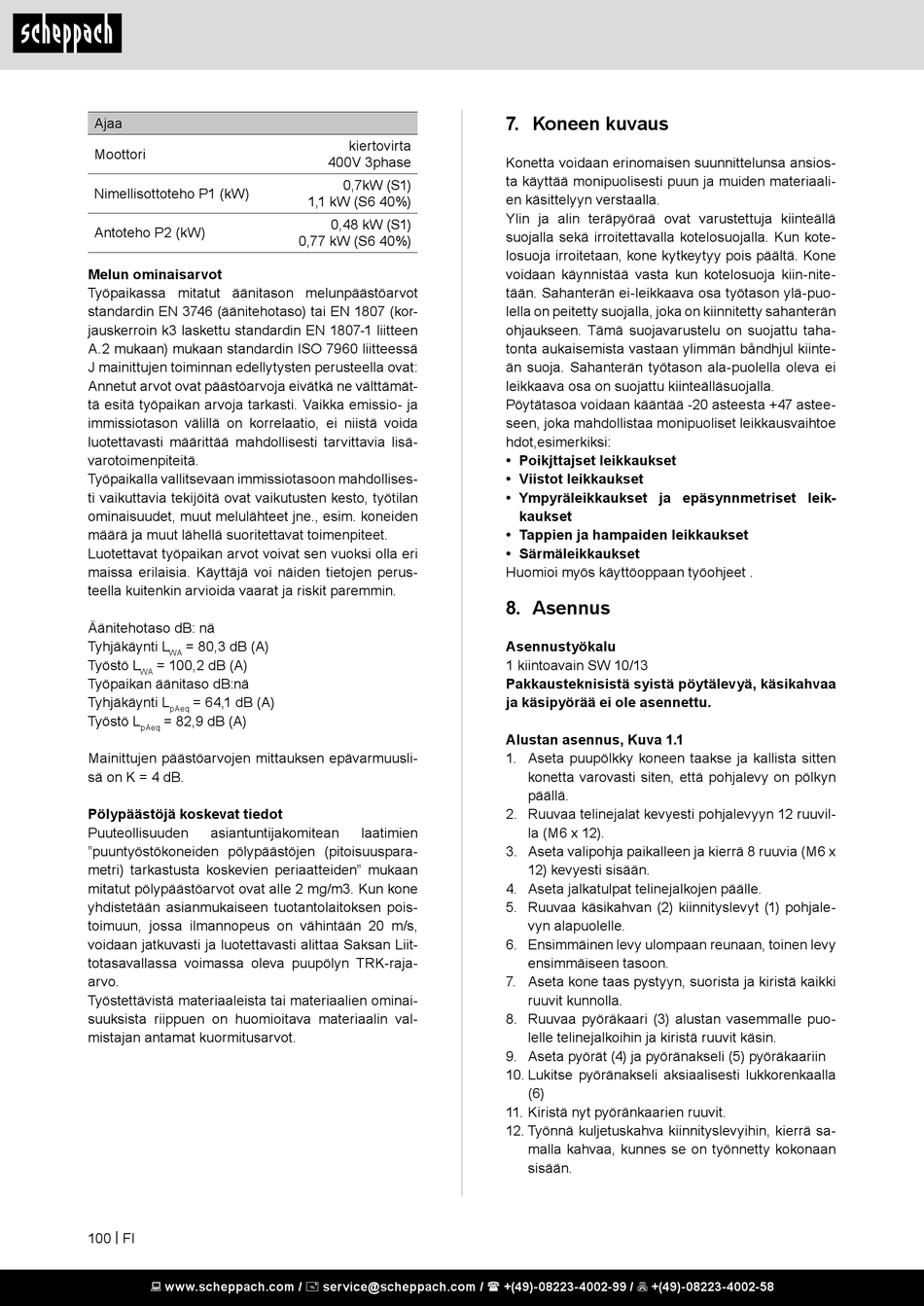

Ajaa
Moottori
Nimellisottoteho P1 (kW)
Antoteho P2 (kW)
Melun ominaisarvot
Työpaikassa mitatut äänitason melunpäästöarvot
standardin EN 3746 (äänitehotaso) tai EN 1807 (kor-
jauskerroin k3 laskettu standardin EN 1807-1 liitteen
A.2 mukaan) mukaan standardin ISO 7960 liitteessä
J mainittujen toiminnan edellytysten perusteella ovat:
Annetut arvot ovat päästöarvoja eivätkä ne välttämät-
tä esitä työpaikan arvoja tarkasti. Vaikka emissio- ja
immissiotason välillä on korrelaatio, ei niistä voida
luotettavasti määrittää mahdollisesti tarvittavia lisä-
varotoimenpiteitä.
Työpaikalla vallitsevaan immissiotasoon mahdollises-
ti vaikuttavia tekijöitä ovat vaikutusten kesto, työtilan
ominaisuudet, muut melulähteet jne., esim. koneiden
määrä ja muut lähellä suoritettavat toimenpiteet.
Luotettavat työpaikan arvot voivat sen vuoksi olla eri
maissa erilaisia. Käyttäjä voi näiden tietojen perus-
teella kuitenkin arvioida vaarat ja riskit paremmin.
Äänitehotaso dB: nä
Tyhjäkäynti L = 80,3 dB (A)
WA
Työstö L = 100,2 dB (A)
WA
Työpaikan äänitaso dB:nä
Tyhjäkäynti L = 64,1 dB (A)
pAeq
Työstö L = 82,9 dB (A)
pAeq
Mainittujen päästöarvojen mittauksen epävarmuusli-
sä on K = 4 dB.
Pölypäästöjä koskevat tiedot
Puuteollisuuden asiantuntijakomitean
"puuntyöstökoneiden pölypäästöjen (pitoisuuspara-
metri) tarkastusta koskevien periaatteiden" mukaan
mitatut pölypäästöarvot ovat alle 2 mg/m3. Kun kone
yhdistetään asianmukaiseen tuotantolaitoksen pois-
toimuun, jossa ilmannopeus on vähintään 20 m/s,
voidaan jatkuvasti ja luotettavasti alittaa Saksan Liit-
totasavallassa voimassa oleva puupölyn TRK-raja-
arvo.
Työstettävistä materiaaleista tai materiaalien ominai-
suuksista riippuen on huomioitava materiaalin val-
mistajan antamat kuormitusarvot.
100 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
kiertovirta
400V 3phase
0,7kW (S1)
1,1 kW (S6 40%)
0,48 kW (S1)
0,77 kW (S6 40%)
laatimien

7. Koneen kuvaus

Konetta voidaan erinomaisen suunnittelunsa ansios-
ta käyttää monipuolisesti puun ja muiden materiaali-
en käsittelyyn verstaalla.
Ylin ja alin teräpyöraä ovat varustettuja kiinteällä
suojalla sekä irroitettavalla kotelosuojalla. Kun kote-
losuoja irroitetaan, kone kytkeytyy pois päältä. Kone
voidaan käynnistää vasta kun kotelosuoja kiin-nite-
tään. Sahanterän ei-leikkaava osa työtason ylä-puo-
lella on peitetty suojalla, joka on kiinnitetty sahanterän
ohjaukseen. Tämä suojavarustelu on suojattu taha-
tonta aukaisemista vastaan ylimmän båndhjul kiinte-
än suoja. Sahanterän työtason ala-puolella oleva ei
leikkaava osa on suojattu kiinteälläsuojalla.
Pöytätasoa voidaan kääntää -20 asteesta +47 astee-
seen, joka mahdollistaa monipuoliset leikkausvaihtoe
hdot,esimerkiksi:
• Poikjttajset leikkaukset
• Viistot leikkaukset
• Ympyräleikkaukset ja epäsynnmetriset leik-
kaukset
• Tappien ja hampaiden leikkaukset
• Särmäleikkaukset
Huomioi myös käyttöoppaan työohjeet .

8. Asennus

Asennustyökalu
1 kiintoavain SW 10/13
Pakkausteknisistä syistä pöytälevyä, käsikahvaa
ja käsipyörää ei ole asennettu.
Alustan asennus, Kuva 1.1
1. Aseta puupölkky koneen taakse ja kallista sitten
konetta varovasti siten, että pohjalevy on pölkyn
päällä.
2. Ruuvaa telinejalat kevyesti pohjalevyyn 12 ruuvil-
la (M6 x 12).
3. Aseta valipohja paikalleen ja kierrä 8 ruuvia (M6 x
12) kevyesti sisään.
4. Aseta jalkatulpat telinejalkojen päälle.
5. Ruuvaa käsikahvan (2) kiinnityslevyt (1) pohjale-
vyn alapuolelle.
6. Ensimmäinen levy ulompaan reunaan, toinen levy
ensimmäiseen tasoon.
7. Aseta kone taas pystyyn, suorista ja kiristä kaikki
ruuvit kunnolla.
8. Ruuvaa pyöräkaari (3) alustan vasemmalle puo-
lelle telinejalkoihin ja kiristä ruuvit käsin.
9. Aseta pyörät (4) ja pyöränakseli (5) pyöräkaariin
10. Lukitse pyöränakseli aksiaalisesti lukkorenkaalla
(6)
11. Kiristä nyt pyöränkaarien ruuvit.
12. Työnnä kuljetuskahva kiinnityslevyihin, kierrä sa-
malla kahvaa, kunnes se on työnnetty kokonaan
sisään.
