Beispiel
Über den Auto-Scan-Puffer sollen folgende Geräteparameter gruppiert und mit nur einem Anforde-
rungstelegramm vom Master ausgelesen werden:
• Volumenfluss → Registeradresse 2009
• Summenzähler 1 → Registeradresse 2610
• Aktueller Systemzustand → Registeradresse 6859
1. Konfiguration der Scan Liste
• Mit der Vor-Ort-Bedienung oder einem Konfigurationsprogramm (über die Funktionsmatrix):
Block GRUNDFUNKTION → Funktionsgruppe MODBUS RS485 → Funktion SCAN LIST REG.
→ Eingabe der Adresse 2009 unter SCAN LIST REG. 1
→ Eingabe der Adresse 2610 unter SCAN LIST REG. 2
→ Eingabe der Adresse 6859 unter SCAN LIST REG. 3
• Über den MODBUS Master (die Registeradressen der Geräteparameter werden über MODBUS in
die Register 5001...5003 geschrieben):
1. Schreiben der Adresse 2009 (Volumenfluss) in Register 5001
2. Schreiben der Adresse 2610 (Summenzähler 1) in Register 5002
3. Schreiben der Adresse 6859 (Aktueller Systemzustand) in Register 5003
Slave
Register Value

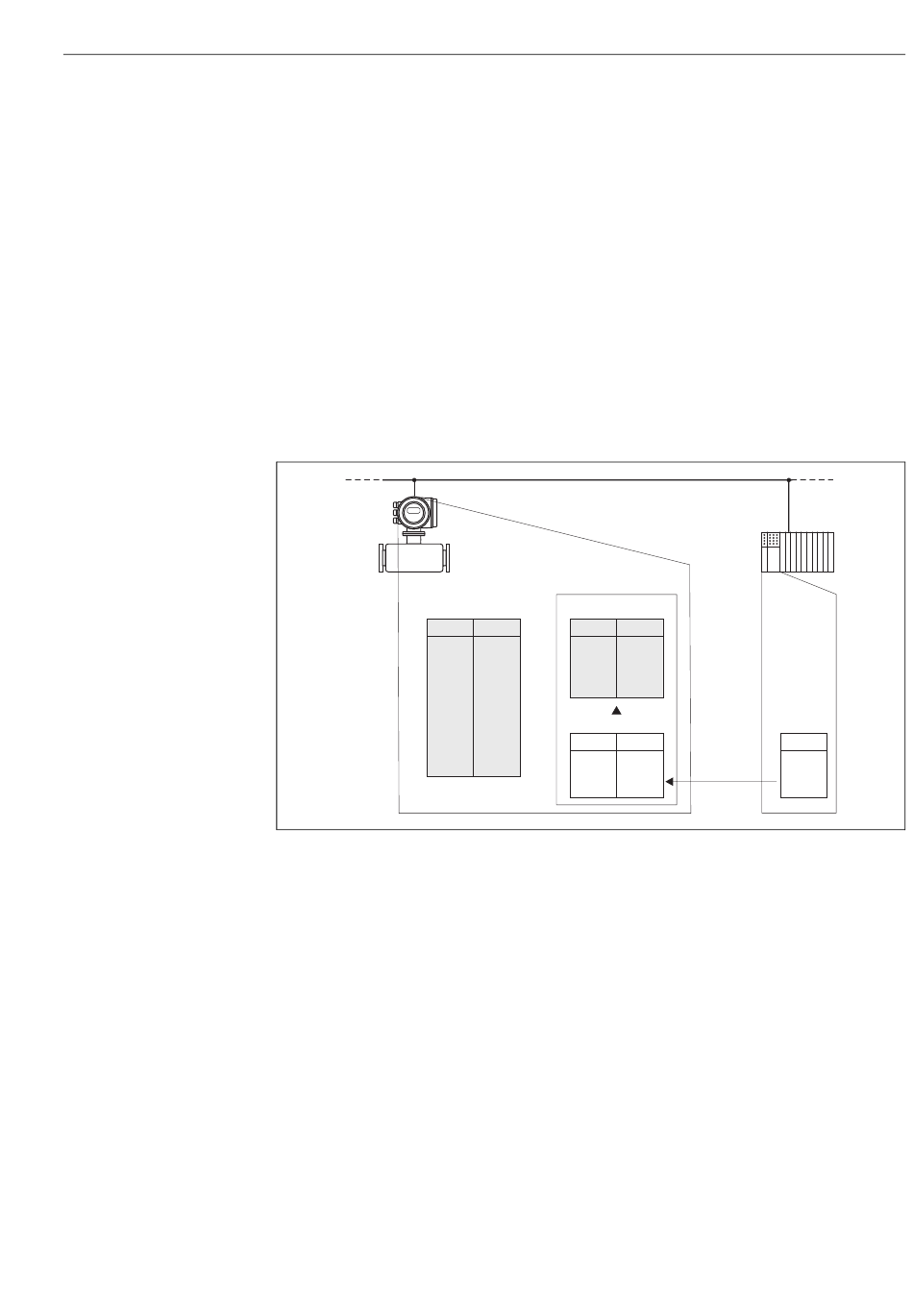

Abb. 47: Konfiguration der Scan Liste über den MODBUS Master
MODBUS RS485
Auto-Scan-Puffer
Data Data
Value Register
Scan List
Register
No.
1 5001
2 5002
3 5003
Bedienung
Master
Data
Register
2009
2610
6859
