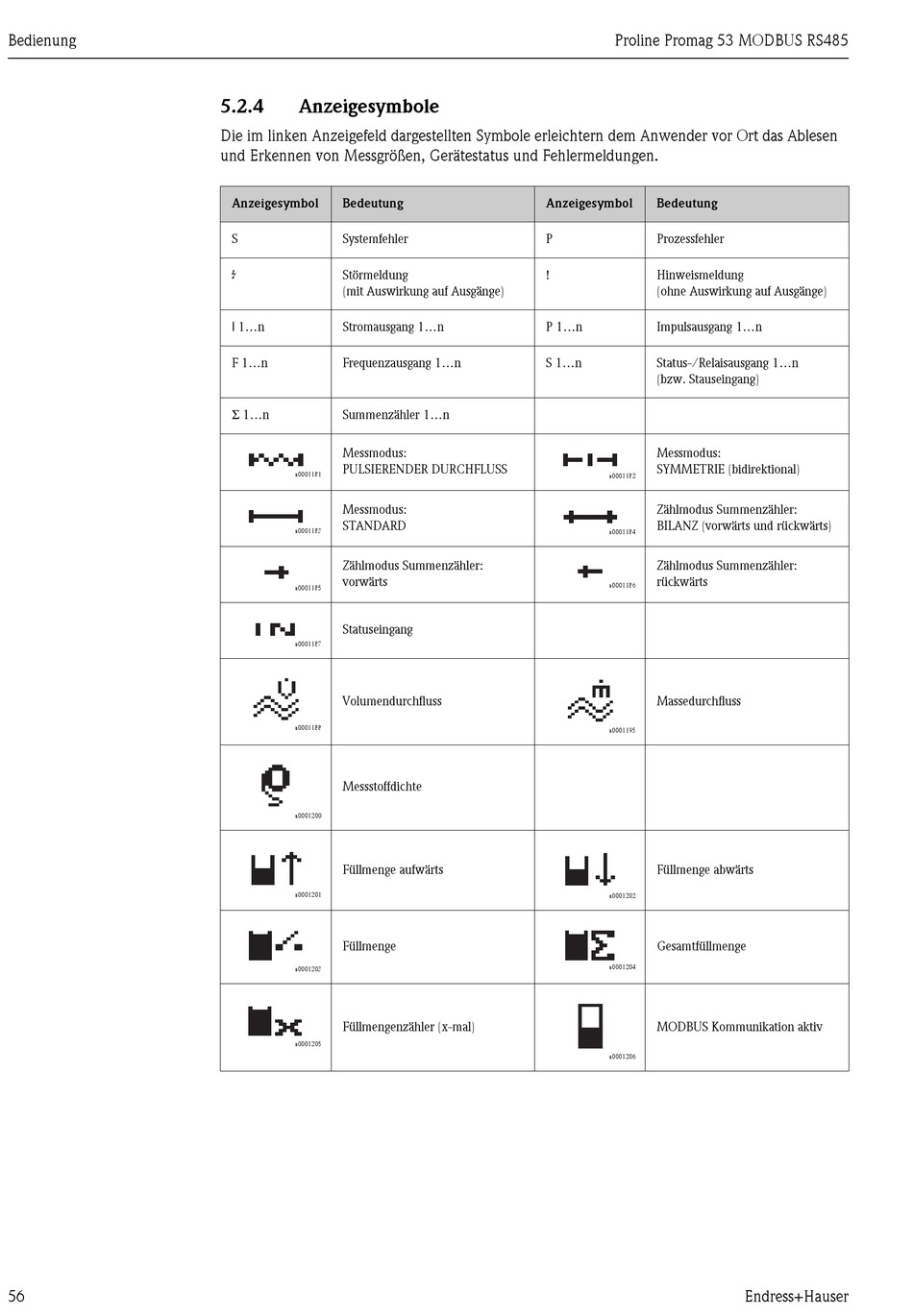

Anzeigesymbole

Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen
und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeigesymbol Bedeutung
S Systemfehler
$
Störmeldung
(mit Auswirkung auf Ausgänge)
| 1...n Stromausgang 1...n
F 1...n Frequenzausgang 1...n
Σ 1...n
Summenzähler 1...n
Messmodus:
PULSIERENDER DURCHFLUSS
a0001181
Messmodus:
STANDARD
a0001183
Zählmodus Summenzähler:
vorwärts
a0001185
Statuseingang
a0001187
Volumendurchfluss
a0001188
Messstoffdichte
a0001200
Füllmenge aufwärts
a0001201
Füllmenge
a0001203
Füllmengenzähler (x-mal)
a0001205
Proline Promag 53 MODBUS RS485
Anzeigesymbol Bedeutung
P Prozessfehler
! Hinweismeldung
(ohne Auswirkung auf Ausgänge)
P 1...n Impulsausgang 1...n
S 1...n Status-/Relaisausgang 1...n
(bzw. Stauseingang)
Messmodus:
SYMMETRIE (bidirektional)
a0001182
Zählmodus Summenzähler:
BILANZ (vorwärts und rückwärts)
a0001184
Zählmodus Summenzähler:
rückwärts
a0001186
Massedurchfluss
a0001195
Füllmenge abwärts
a0001202
Gesamtfüllmenge
a0001204
MODBUS Kommunikation aktiv
a0001206
