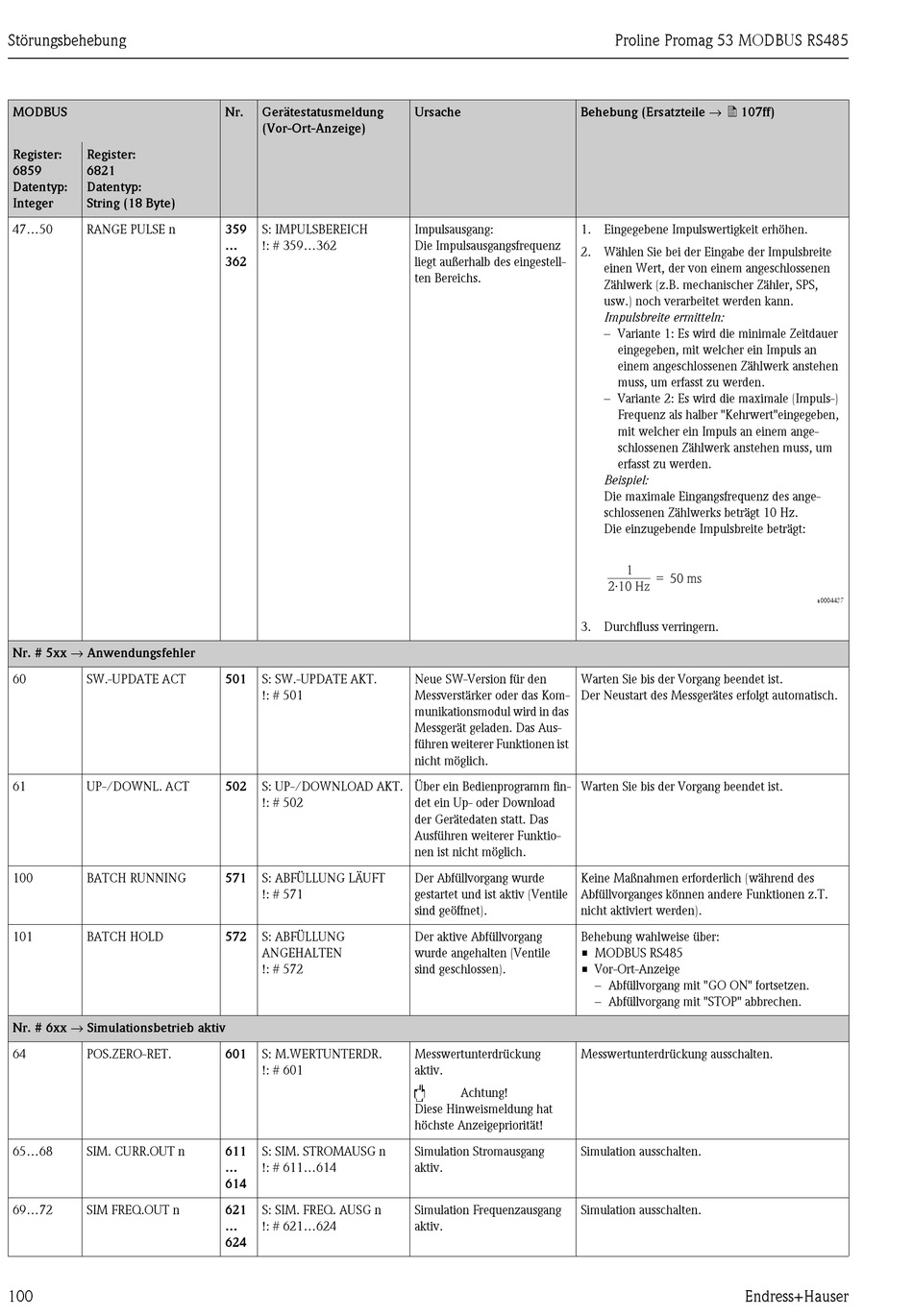

Endress+Hauser Proline Promag 53 MODBUS RS485 Betriebsanleitung Seite 100

Störungsbehebung
MODBUS
Register: Register:
6859 6821
Datentyp: Datentyp:
Integer String (18 Byte)
47...50 RANGE PULSE n
Nr. # 5xx → Anwendungsfehler
60 SW.-UPDATE ACT
61 UP-/DOWNL. ACT
100 BATCH RUNNING
101 BATCH HOLD
Nr. # 6xx → Simulationsbetrieb aktiv
64 POS.ZERO-RET.
65...68 SIM. CURR.OUT n
69...72 SIM FREQ.OUT n
100
Nr. Gerätestatusmeldung
(Vor-Ort-Anzeige)
359 S: IMPULSBEREICH
... !: # 359...362
362
501 S: SW.-UPDATE AKT.
!: # 501
502 S: UP-/DOWNLOAD AKT.
!: # 502
571 S: ABFÜLLUNG LÄUFT
!: # 571
572 S: ABFÜLLUNG
ANGEHALTEN
!: # 572
601 S: M.WERTUNTERDR.
!: # 601
611 S: SIM. STROMAUSG n
... !: # 611...614
614
621 S: SIM. FREQ. AUSG n
... !: # 621...624
624
Behebung (Ersatzteile → ä 107ff)
Ursache
Impulsausgang: 1. Eingegebene Impulswertigkeit erhöhen.
Die Impulsausgangsfrequenz
2. Wählen Sie bei der Eingabe der Impulsbreite
liegt außerhalb des eingestell-
ten Bereichs.
3. Durchfluss verringern.
Neue SW-Version für den Warten Sie bis der Vorgang beendet ist.
Messverstärker oder das Kom- Der Neustart des Messgerätes erfolgt automatisch.
munikationsmodul wird in das
Messgerät geladen. Das Aus-
führen weiterer Funktionen ist
nicht möglich.
Über ein Bedienprogramm fin- Warten Sie bis der Vorgang beendet ist.
det ein Up- oder Download
der Gerätedaten statt. Das
Ausführen weiterer Funktio-
nen ist nicht möglich.
Der Abfüllvorgang wurde Keine Maßnahmen erforderlich (während des
gestartet und ist aktiv (Ventile Abfüllvorganges können andere Funktionen z.T.
sind geöffnet). nicht aktiviert werden).
Der aktive Abfüllvorgang Behebung wahlweise über:
wurde angehalten (Ventile • MODBUS RS485
sind geschlossen). • Vor-Ort-Anzeige
Messwertunterdrückung Messwertunterdrückung ausschalten.
aktiv.
"
Achtung!
Diese Hinweismeldung hat
höchste Anzeigepriorität!
Simulation Stromausgang Simulation ausschalten.
aktiv.
Simulation Frequenzausgang Simulation ausschalten.
aktiv.
Proline Promag 53 MODBUS RS485
einen Wert, der von einem angeschlossenen
Zählwerk (z.B. mechanischer Zähler, SPS,
usw.) noch verarbeitet werden kann.
Impulsbreite ermitteln:
– Variante 1: Es wird die minimale Zeitdauer
eingegeben, mit welcher ein Impuls an
einem angeschlossenen Zählwerk anstehen
muss, um erfasst zu werden.
– Variante 2: Es wird die maximale (Impuls-)
Frequenz als halber "Kehrwert"eingegeben,
mit welcher ein Impuls an einem ange-
schlossenen Zählwerk anstehen muss, um
erfasst zu werden.
Beispiel:
Die maximale Eingangsfrequenz des ange-
schlossenen Zählwerks beträgt 10 Hz.
Die einzugebende Impulsbreite beträgt:
1
= 50 ms
2 . 10 Hz
– Abfüllvorgang mit "GO ON" fortsetzen.
– Abfüllvorgang mit "STOP" abbrechen.
