Proline Promag 53 MODBUS RS485
!
Störungsverhalten von Ausgängen und Summenzähler
System-/Prozessfehler anliegend
"
Achtung!
System- oder Prozessfehler, die als "Hinweismeldung" definiert sind, haben keinerlei Auswirkungen auf die Ein- und Ausgänge! Beachten Sie dazu die Ausführun-
gen auf → ä 60
Stromausgang MININMALER WERT
0–20 mA → 0 mA
4–20 mA → 2 mA
4–20 mA NAMUR →3,5 mA
4–20 mA US → 3,75 mA
0–20 mA (25 mA) → 0 mA
4–20 mA (25 mA) → 2 mA
MAXIMALER WERT
0–20 mA → 22 mA
4–20 mA → 22 mA
4–20 mA NAMUR → 22,6 mA
4–20 mA US → 22,6 mA
0–20 mA (25 mA) → 25 mA
4–20 mA (25 mA) → 25 mA
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird
ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen Durchfluss-
messung.
Impulsausgang RUHEPEGEL
Signalausgabe → keine Impulse
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen Durchfluss-
messung.
Frequenzausgang RUHEPEGEL
Signalausgabe → 0 Hz
STÖRPEGEL
Ausgabe der in der Funktion WERT STÖRPEGEL vorgegebenen Frequenz.
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen Durchfluss-
messung.
Endress+Hauser

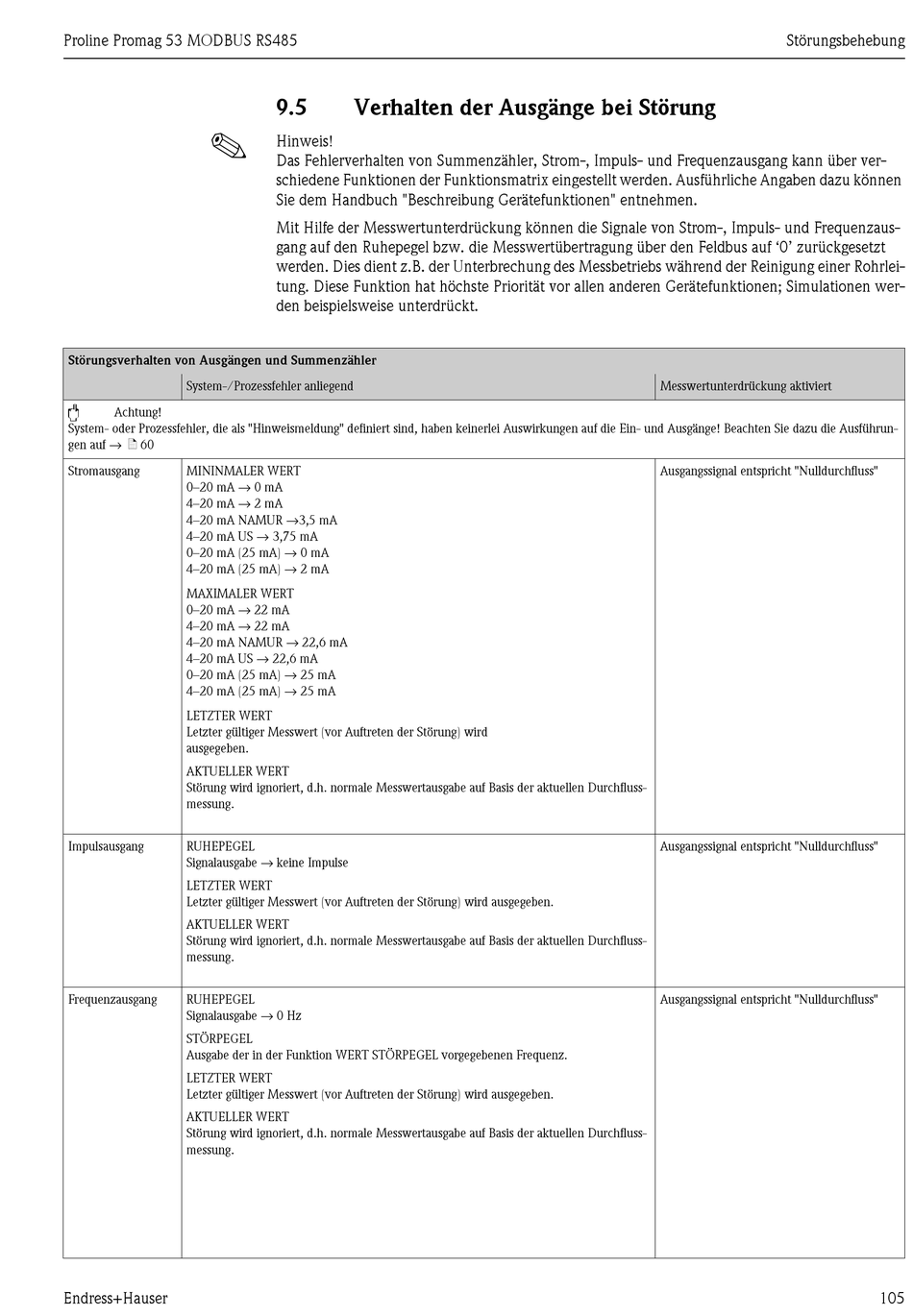

9.5 Verhalten der Ausgänge bei Störung
Hinweis!
Das Fehlerverhalten von Summenzähler, Strom-, Impuls- und Frequenzausgang kann über ver-
schiedene Funktionen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu können
Sie dem Handbuch "Beschreibung Gerätefunktionen" entnehmen.
Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Frequenzaus-
gang auf den Ruhepegel bzw. die Messwertübertragung über den Feldbus auf '0' zurückgesetzt
werden. Dies dient z.B. der Unterbrechung des Messbetriebs während der Reinigung einer Rohrlei-
tung. Diese Funktion hat höchste Priorität vor allen anderen Gerätefunktionen; Simulationen wer-
den beispielsweise unterdrückt.
Störungsbehebung
Messwertunterdrückung aktiviert
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
105
