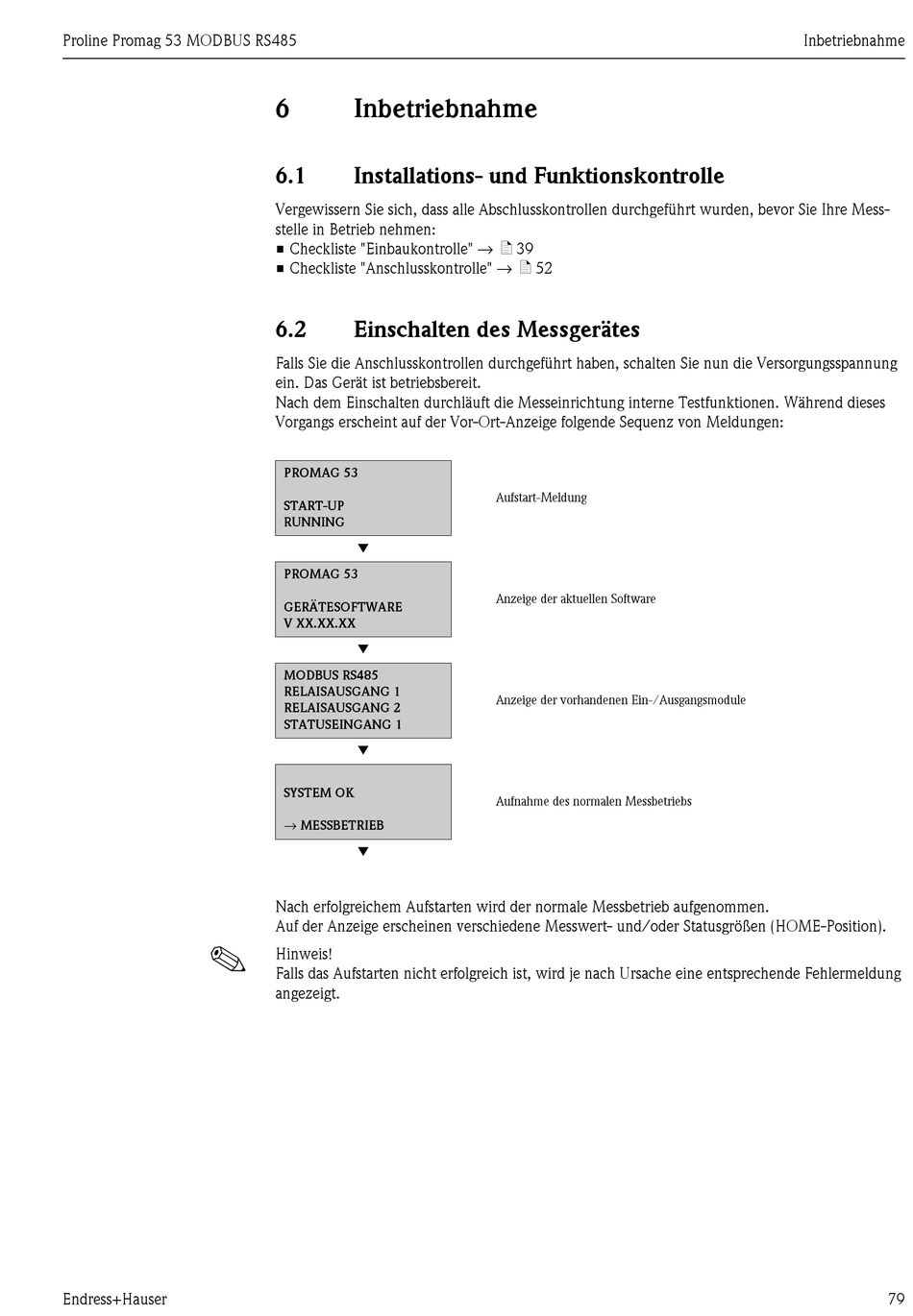

Inbetriebnahme; Installations- Und Funktionskontrolle; Einschalten Des Messgerätes - Endress+Hauser Proline Promag 53 MODBUS RS485 Betriebsanleitung

Proline Promag 53 MODBUS RS485
!
Endress+Hauser
6

Inbetriebnahme

6.1

Installations- und Funktionskontrolle

Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Mess-
stelle in Betrieb nehmen:
• Checkliste "Einbaukontrolle" → ä 39
• Checkliste "Anschlusskontrolle" → ä 52
6.2 Einschalten des Messgerätes
Falls Sie die Anschlusskontrollen durchgeführt haben, schalten Sie nun die Versorgungsspannung
ein. Das Gerät ist betriebsbereit.
Nach dem Einschalten durchläuft die Messeinrichtung interne Testfunktionen. Während dieses
Vorgangs erscheint auf der Vor-Ort-Anzeige folgende Sequenz von Meldungen:
PROMAG 53
START-UP
RUNNING
Æ
PROMAG 53
GERÄTESOFTWARE
V XX.XX.XX
Æ
MODBUS RS485
RELAISAUSGANG 1
RELAISAUSGANG 2
STATUSEINGANG 1
Æ
SYSTEM OK
→ MESSBETRIEB
Æ
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen.
Auf der Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehlermeldung
angezeigt.
Aufstart-Meldung
Anzeige der aktuellen Software
Anzeige der vorhandenen Ein-/Ausgangsmodule
Aufnahme des normalen Messbetriebs
Inbetriebnahme
79
