Bedienung

5.1

Bedienung auf einen Blick

Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen Ihnen verschiedene
Möglichkeiten zur Verfügung:
Vor-Ort-Anzeige (Option) → ä 54
1.
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen, bus- und gerätespezifische Parameter im Feld konfigurieren und die Inbetriebnahme
durchführen.
Konfigurationsprogramme → ä 73
2.
Bedienung über FieldCare.
Der Zugriff auf die Proline Durchfluss-Messgeräte erfolgt über die Serviceschnittstelle bzw.
über das Serviceinterface FXA 193.
Steckbrücken/Miniaturschalter für Hardwareeinstellungen → ä 74
3.
Über eine Steckbrücke bzw. über Miniaturschalter auf der I/O-Platine können Sie folgende
Hardware-Einstellungen vornehmen:
• Einstellen des Adressmode (Auswahl Soft- oder Hardwareadressierung)
• Einstellen der Geräte-Busadresse (bei Hardwareadressierung)
• Ein-/Ausschalten des Hardwareschreibschutzes
Hinweis!
Eine Beschreibung der Konfiguration des Stromausgangs (aktiv/passiv) und des Relaisausgangs
(Öffner/Schließer) finden Sie im Kapitel "Hardware-Einstellungen" → ä 74
1
XXX.XXX.XX
Esc
+
-
E

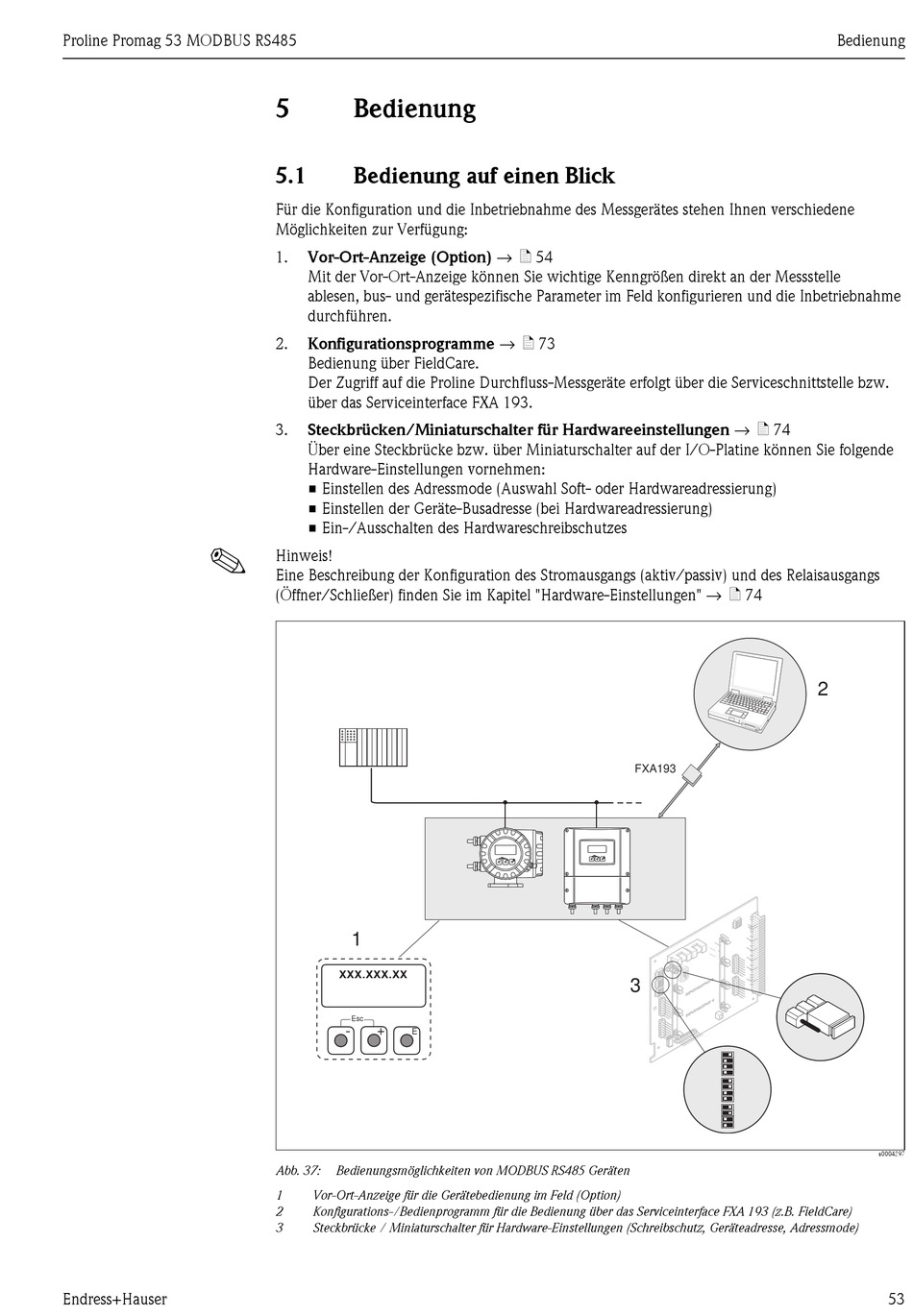

Abb. 37: Bedienungsmöglichkeiten von MODBUS RS485 Geräten
1 Vor-Ort-Anzeige für die Gerätebedienung im Feld (Option)
2 Konfigurations-/Bedienprogramm für die Bedienung über das Serviceinterface FXA 193 (z.B. FieldCare)
3 Steckbrücke / Miniaturschalter für Hardware-Einstellungen (Schreibschutz, Geräteadresse, Adressmode)
FXA193
Esc
- + E
Esc
- + E
1
2
3
3 4
1
2
3
4
1
2
3
4
Bedienung
2
1
2
3
4
3
U T
T P
O U
T /
P U
I N
4
U T
T P
O U
T /
P U
I N
a0004397
