Inbetriebnahme
80
6.3

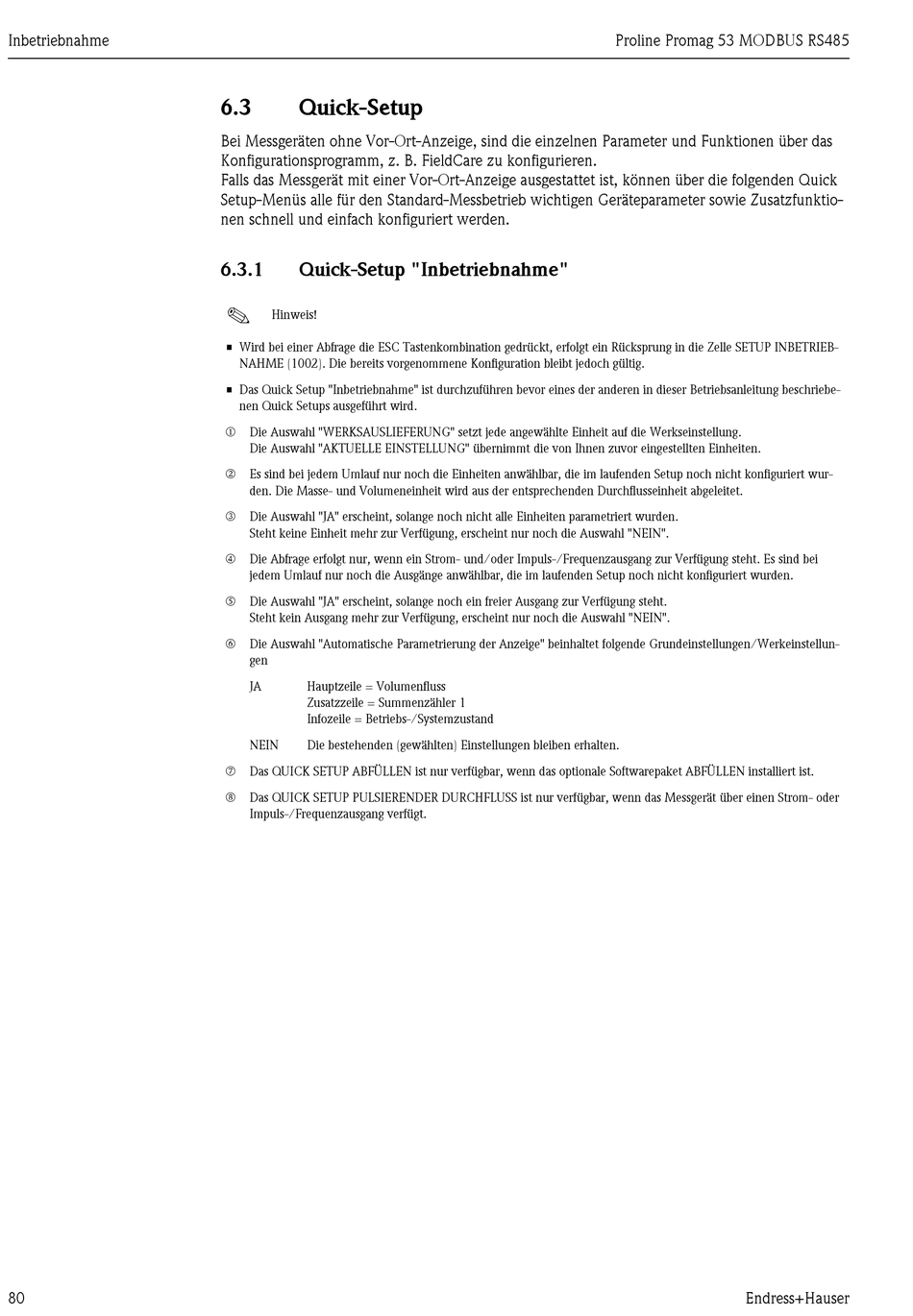

Quick-Setup

Bei Messgeräten ohne Vor-Ort-Anzeige, sind die einzelnen Parameter und Funktionen über das
Konfigurationsprogramm, z. B. FieldCare zu konfigurieren.
Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können über die folgenden Quick
Setup-Menüs alle für den Standard-Messbetrieb wichtigen Geräteparameter sowie Zusatzfunktio-
nen schnell und einfach konfiguriert werden.
6.3.1

Quick-Setup "Inbetriebnahme"

!
Hinweis!
• Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle SETUP INBETRIEB-
NAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig.
• Das Quick Setup "Inbetriebnahme" ist durchzuführen bevor eines der anderen in dieser Betriebsanleitung beschriebe-
nen Quick Setups ausgeführt wird.
m
Die Auswahl "WERKSAUSLIEFERUNG" setzt jede angewählte Einheit auf die Werkseinstellung.
Die Auswahl "AKTUELLE EINSTELLUNG" übernimmt die von Ihnen zuvor eingestellten Einheiten.
n
Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden Setup noch nicht konfiguriert wur-
den. Die Masse- und Volumeneinheit wird aus der entsprechenden Durchflusseinheit abgeleitet.
o
Die Auswahl "JA" erscheint, solange noch nicht alle Einheiten parametriert wurden.
Steht keine Einheit mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
p
Die Abfrage erfolgt nur, wenn ein Strom- und/oder Impuls-/Frequenzausgang zur Verfügung steht. Es sind bei
jedem Umlauf nur noch die Ausgänge anwählbar, die im laufenden Setup noch nicht konfiguriert wurden.
q
Die Auswahl "JA" erscheint, solange noch ein freier Ausgang zur Verfügung steht.
Steht kein Ausgang mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
r
Die Auswahl "Automatische Parametrierung der Anzeige" beinhaltet folgende Grundeinstellungen/Werkeinstellun-
gen
JA Hauptzeile = Volumenfluss
Zusatzzeile = Summenzähler 1
Infozeile = Betriebs-/Systemzustand
NEIN Die bestehenden (gewählten) Einstellungen bleiben erhalten.
s
Das QUICK SETUP ABFÜLLEN ist nur verfügbar, wenn das optionale Softwarepaket ABFÜLLEN installiert ist.
t
Das QUICK SETUP PULSIERENDER DURCHFLUSS ist nur verfügbar, wenn das Messgerät über einen Strom- oder
Impuls-/Frequenzausgang verfügt.
Proline Promag 53 MODBUS RS485
Endress+Hauser
