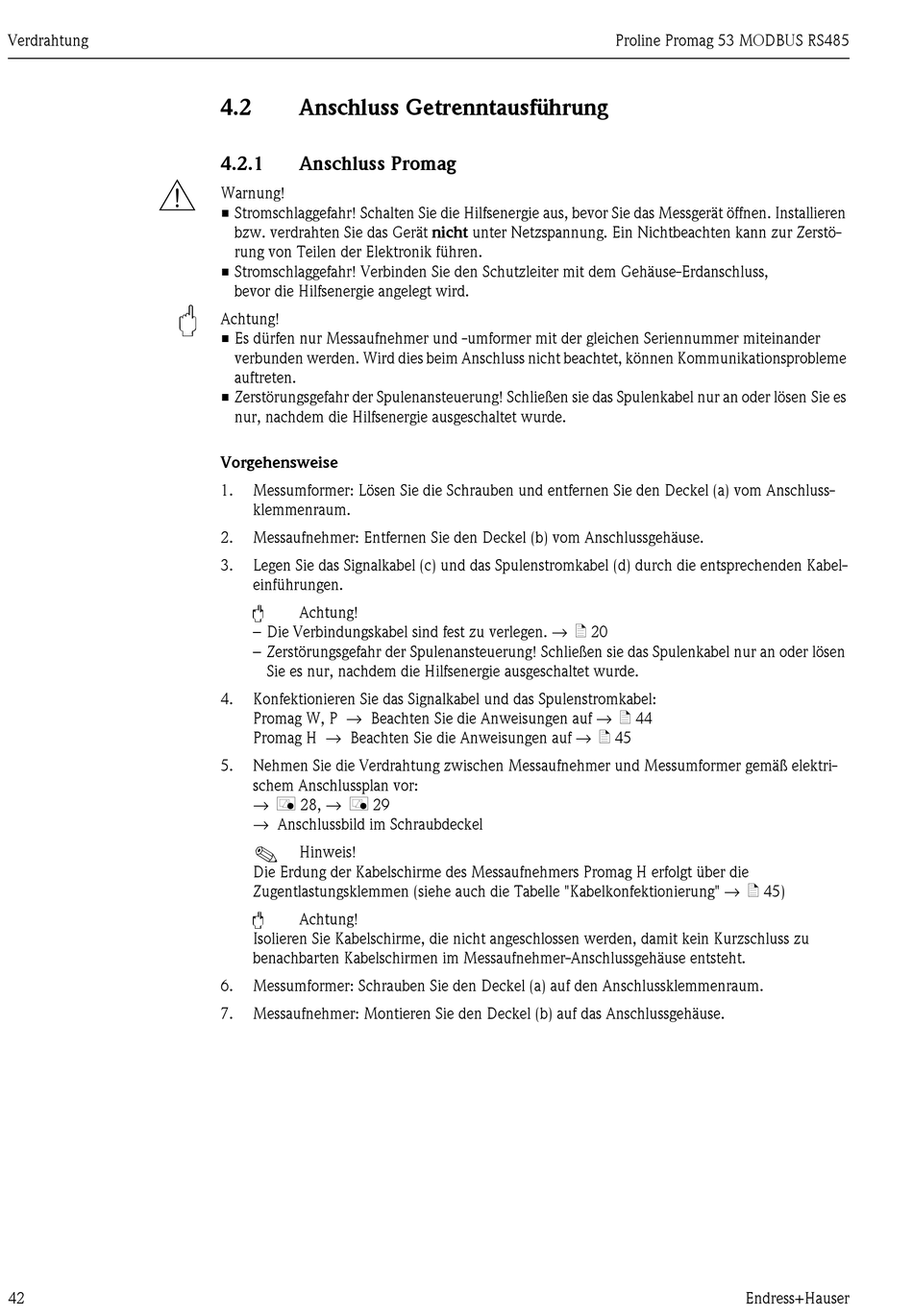

Verdrahtung
#
"
42
4.2 Anschluss Getrenntausführung
4.2.1

Anschluss Promag

Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Netzspannung. Ein Nichtbeachten kann zur Zerstö-
rung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss,
bevor die Hilfsenergie angelegt wird.
Achtung!
• Es dürfen nur Messaufnehmer und -umformer mit der gleichen Seriennummer miteinander
verbunden werden. Wird dies beim Anschluss nicht beachtet, können Kommunikationsprobleme
auftreten.
• Zerstörungsgefahr der Spulenansteuerung! Schließen sie das Spulenkabel nur an oder lösen Sie es
nur, nachdem die Hilfsenergie ausgeschaltet wurde.
Vorgehensweise
1. Messumformer: Lösen Sie die Schrauben und entfernen Sie den Deckel (a) vom Anschluss-
klemmenraum.
2. Messaufnehmer: Entfernen Sie den Deckel (b) vom Anschlussgehäuse.
3. Legen Sie das Signalkabel (c) und das Spulenstromkabel (d) durch die entsprechenden Kabel-
einführungen.
"
Achtung!
– Die Verbindungskabel sind fest zu verlegen. → ä 20
– Zerstörungsgefahr der Spulenansteuerung! Schließen sie das Spulenkabel nur an oder lösen
Sie es nur, nachdem die Hilfsenergie ausgeschaltet wurde.
4. Konfektionieren Sie das Signalkabel und das Spulenstromkabel:
Promag W, P → Beachten Sie die Anweisungen auf → ä 44
Promag H → Beachten Sie die Anweisungen auf → ä 45
5. Nehmen Sie die Verdrahtung zwischen Messaufnehmer und Messumformer gemäß elektri-
schem Anschlussplan vor:
→ å 28, → å 29
→ Anschlussbild im Schraubdeckel
!
Hinweis!
Die Erdung der Kabelschirme des Messaufnehmers Promag H erfolgt über die
Zugentlastungsklemmen (siehe auch die Tabelle "Kabelkonfektionierung" → ä 45)
"
Achtung!
Isolieren Sie Kabelschirme, die nicht angeschlossen werden, damit kein Kurzschluss zu
benachbarten Kabelschirmen im Messaufnehmer-Anschlussgehäuse entsteht.
6. Messumformer: Schrauben Sie den Deckel (a) auf den Anschlussklemmenraum.
7. Messaufnehmer: Montieren Sie den Deckel (b) auf das Anschlussgehäuse.
