4 Verdrahtung
"
32
4.4

Schutzart

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP 67.
Achtung!
Die Schrauben des Messaufnehmergehäuses dürfen nicht gelöst werden, da sonst die von
Endress+Hauser garantierte Schutzart erlischt.
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unbeschädigt in die Dichtungsnuten eingelegt sein.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Die Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen → Seite 94, Kabeleinführungen.
• Die Kabeleinführungen müssen fest angezogen sein (Punkt a → Abb. 19).
• Das Kabel muss vor der Kabeleinführung in einer Schlaufe ("Wassersack") verlegt sein
(Punkt b → Abb. 19). Auftretende Feuchtigkeit kann so nicht zur Einführung gelangen.
• Die Kabeleinführungen dürfen nicht nach oben gerichtet sein.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.

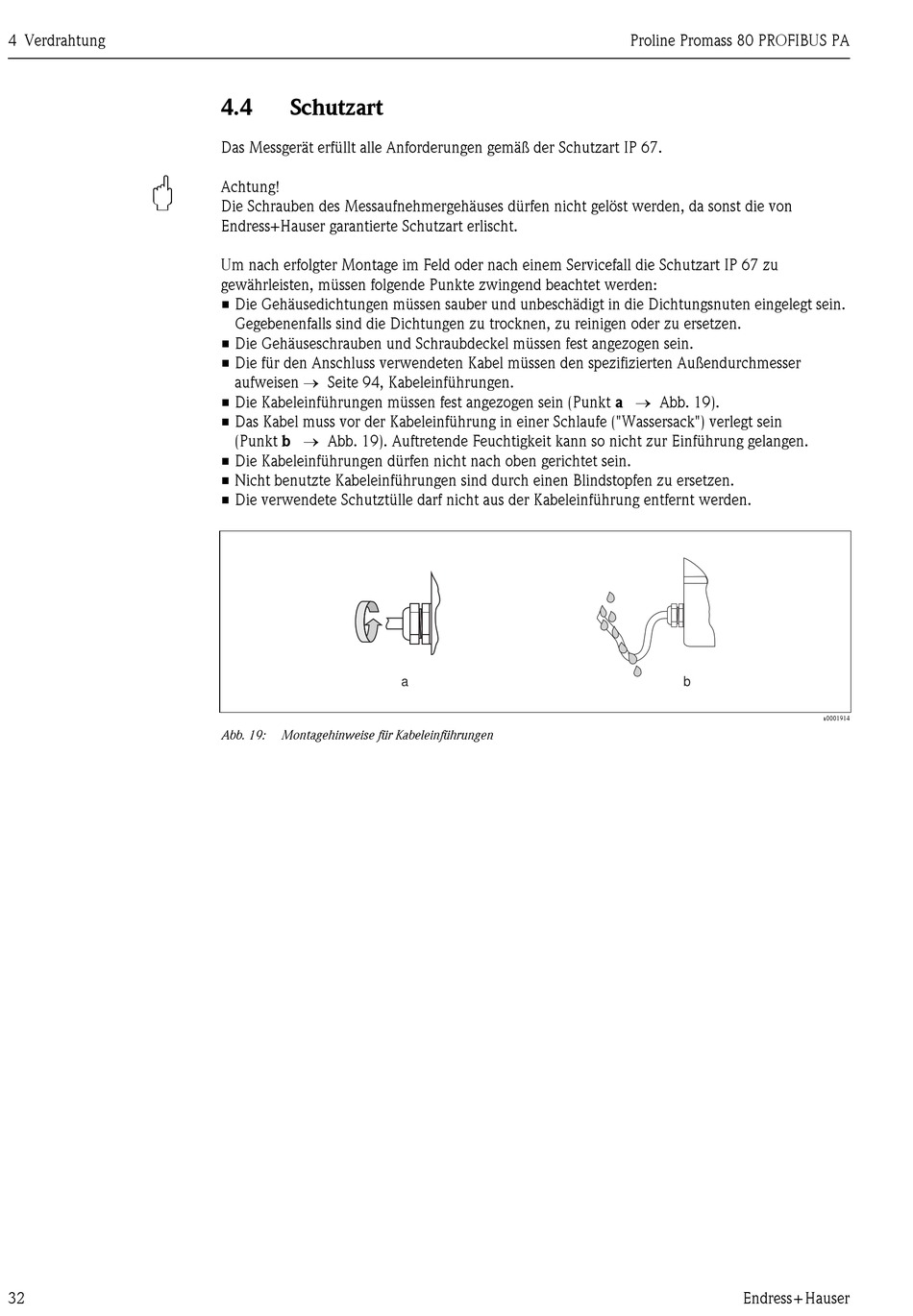

Abb. 19: Montagehinweise für Kabeleinführungen
a
Proline Promass 80 PROFIBUS PA
b
Endress+Hauser
a0001914
