3 Montage
"
22

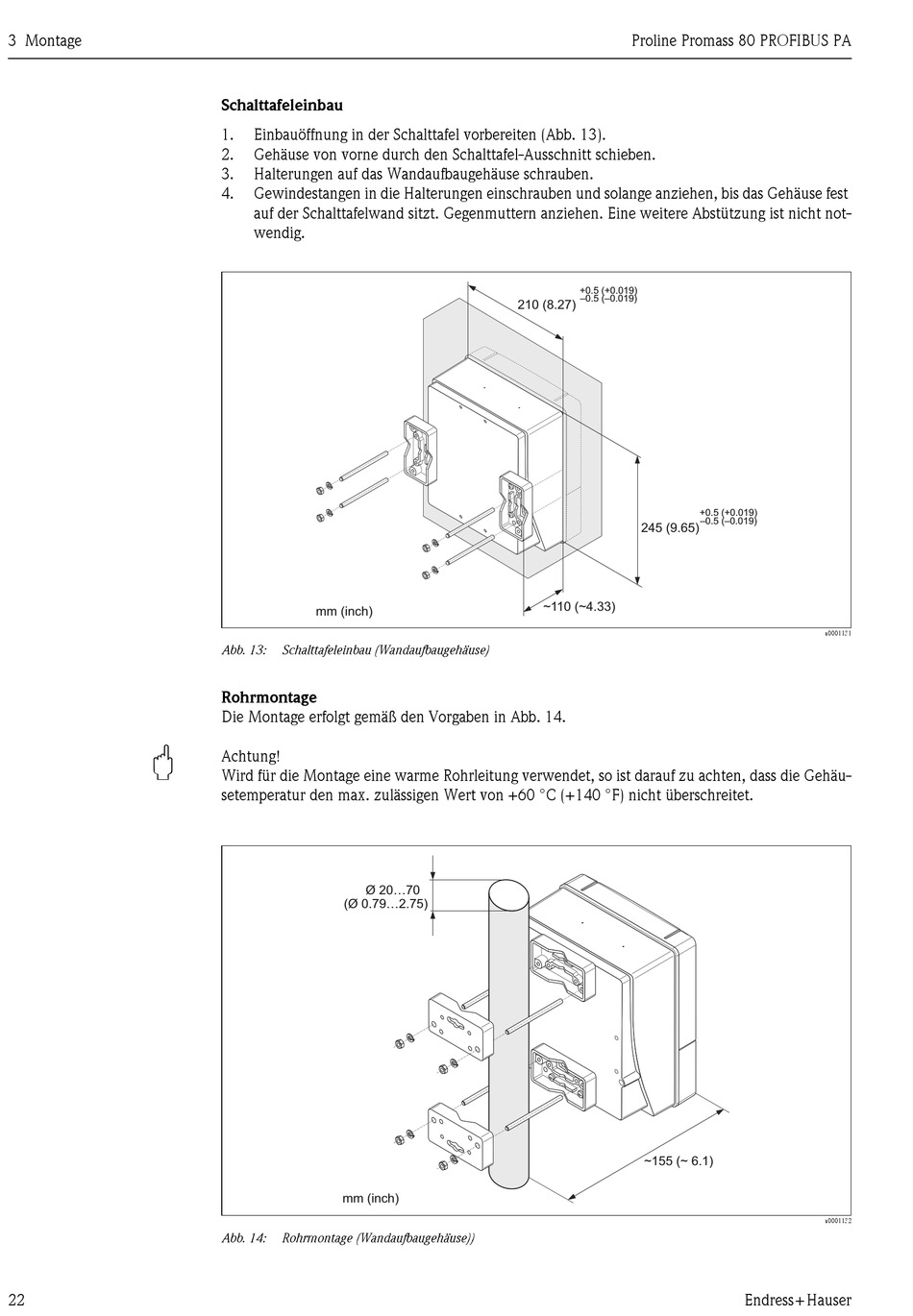

Schalttafeleinbau
1. Einbauöffnung in der Schalttafel vorbereiten (Abb. 13).
2. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben.
3. Halterungen auf das Wandaufbaugehäuse schrauben.
4. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest
auf der Schalttafelwand sitzt. Gegenmuttern anziehen. Eine weitere Abstützung ist nicht not-
wendig.
mm (inch)
Abb. 13: Schalttafeleinbau (Wandaufbaugehäuse)
Rohrmontage
Die Montage erfolgt gemäß den Vorgaben in Abb. 14.
Achtung!
Wird für die Montage eine warme Rohrleitung verwendet, so ist darauf zu achten, dass die Gehäu-
setemperatur den max. zulässigen Wert von +60 °C (+140 °F) nicht überschreitet.
Ø 20...70
(Ø 0.79...2.75)
mm (inch)
Abb. 14: Rohrmontage (Wandaufbaugehäuse))
Proline Promass 80 PROFIBUS PA
+0.5 (+0.019)
–0.5 (–0.019)
210 (8.27)
245 (9.65)
~110 (~4.33)
~ 155 ( ~ 6.1)
+0.5 (+0.019)
–0.5 (–0.019)
a0001131
a0001132
