Endress+Hauser Proline Promass 80 PROFIBUS PA Betriebsanleitung Seite 57

Proline Promass 80 PROFIBUS PA
Konfigurationsdaten
Byte Länge Byte Länge
(Eingabe) (Ausgabe)
0...4 –
– –
– –
– –
5...9 –
– 0...4
– 5
Endress+Hauser

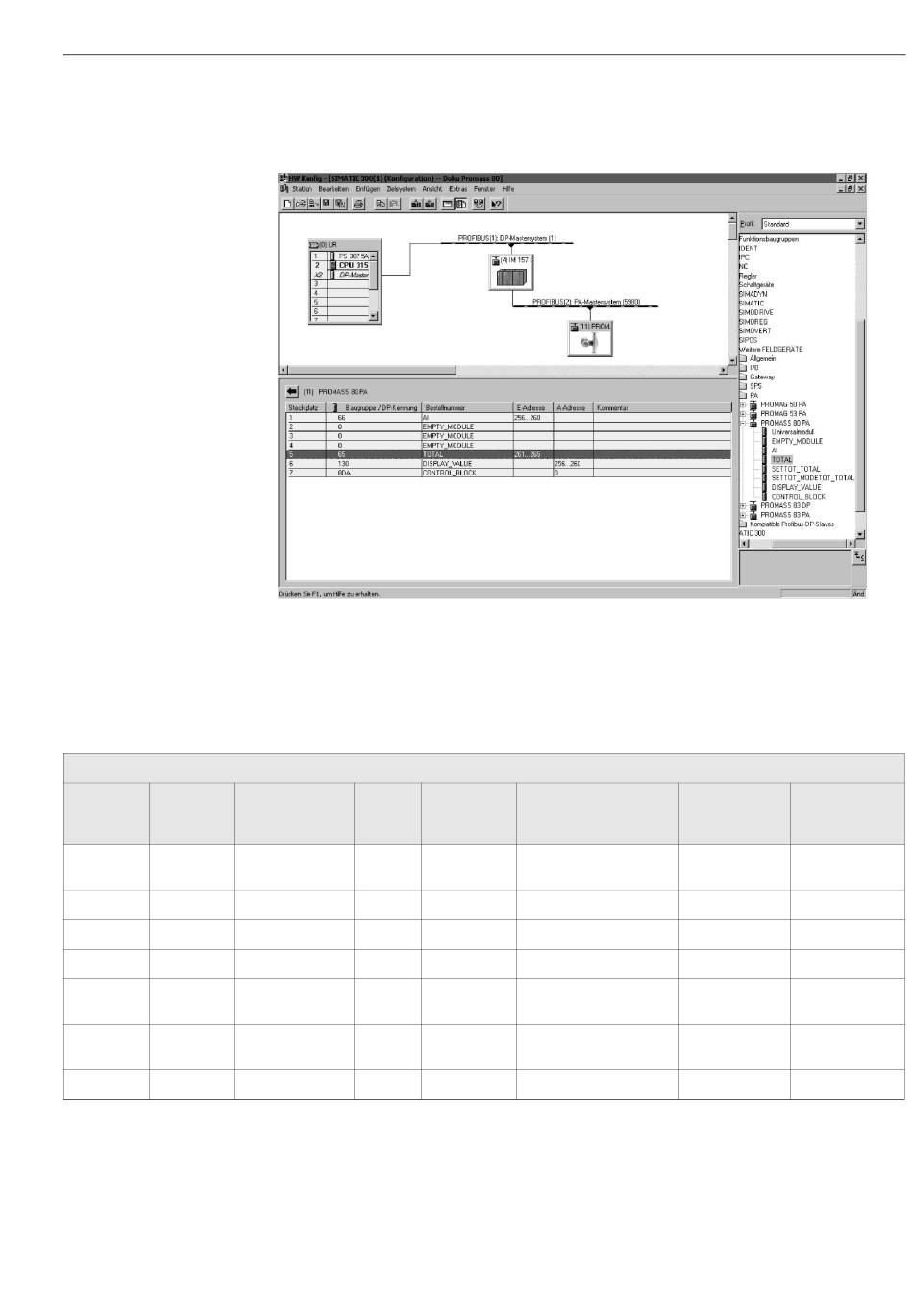

Beispiel 2:
Ersetzen von Messgrössen durch Platzhalter (EMPTY_MODULE) über die herstellerspezifische
GSD-Datei
Steckplatz 1: AI-Massefluss
Steckplatz 2-4: Platzhalter (EMPTY_MODULE)
Steckplatz 5: Summenzähler 1 "ohne Steuerung"
Steckplatz 6: Anzeigewert (DISPLAY_VALUE)
Steckplatz 7: Steuerung (CONTROL_BLOCK), herstellerspezifisch
Mit dieser Konfiguration wird der Massefluss, Summenzähler 1, Anzeigewert und die herstellerspe-
zifische Steuerung aktiviert.
Der Summenzähler ist "ohne Steuerung" konfiguriert. Er liefert in diesem Beispiel nur den Mess-
wert und kann nicht gesteuert werden. Das Rücksetzen oder Stoppen des Summenzählers kann
nicht ausgeführt werden.
Datenblöcke Status
Massefluss + aktiv
Status
Platzhalter inaktiv
Platzhalter inaktiv
Platzhalter inaktiv
Summenzähler 1 + aktiv
Status
Anzeigewert + Status aktiv
Steuerung aktiv
Zugriffsart GSD Blockbezeichnung
lesend AI
– EMTPY_MODULE
– EMTPY_MODULE
– EMTPY_MODULE
lesend TOTAL
schreibend DISPLAY_VALUE
schreibend CONTROL_BLOCK
6 Inbetriebnahme
GSD GSD
Erweiterte Standard-
Blockkennung Blockkennung
0x42, 0x84, 0x08, 0x94
0x05
0x00 0x00
0x00 0x00
0x00 0x00
0x41, 0x84, 0x85 0x41, 0x84, 0x85
0x82, 0x84, 0x08, 0xA4
0x05
0x20 0x20
A0004791-de
57
