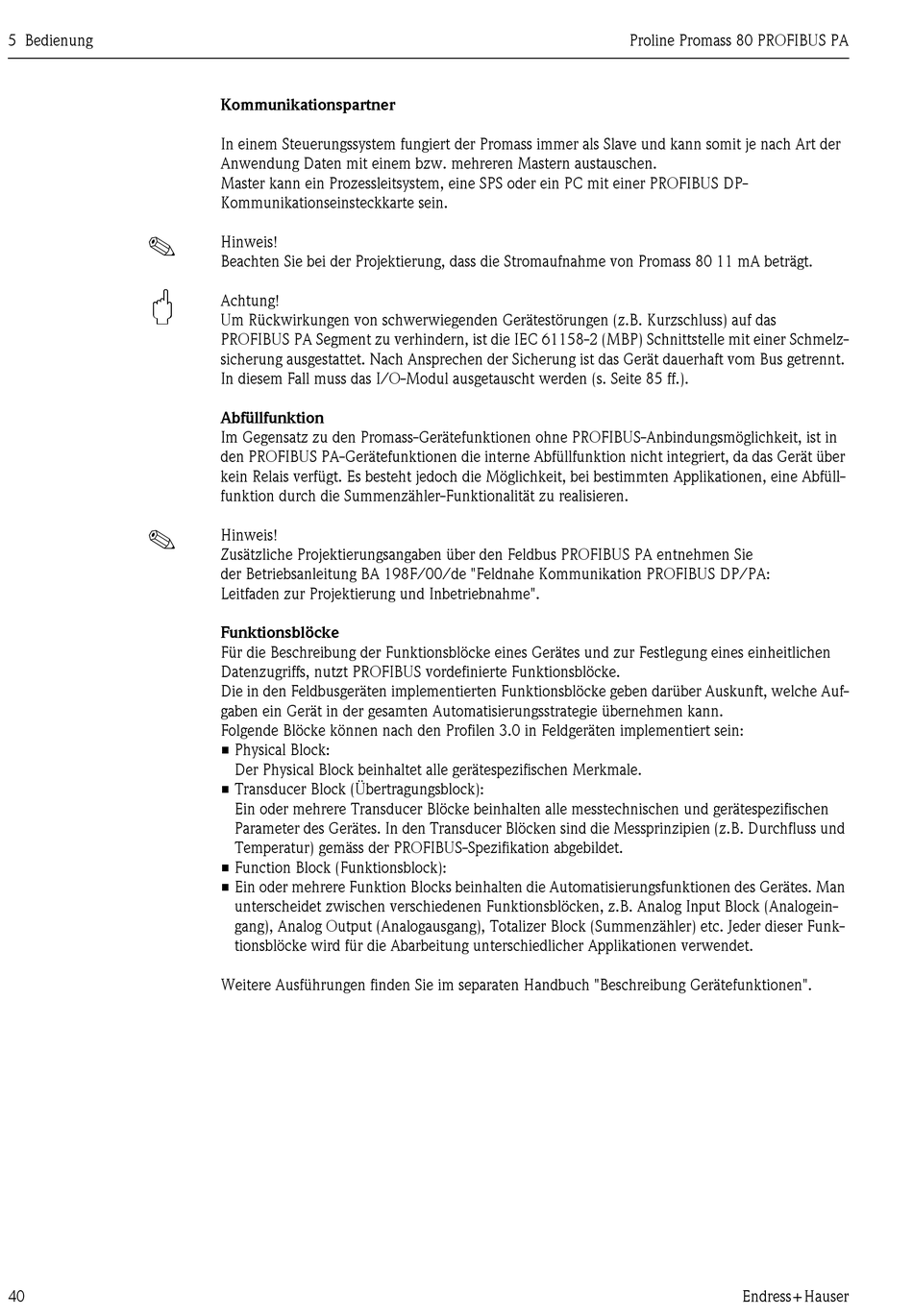

5 Bedienung
!
"
!
40
Kommunikationspartner
In einem Steuerungssystem fungiert der Promass immer als Slave und kann somit je nach Art der
Anwendung Daten mit einem bzw. mehreren Mastern austauschen.
Master kann ein Prozessleitsystem, eine SPS oder ein PC mit einer PROFIBUS DP-
Kommunikationseinsteckkarte sein.
Hinweis!
Beachten Sie bei der Projektierung, dass die Stromaufnahme von Promass 80 11 mA beträgt.
Achtung!
Um Rückwirkungen von schwerwiegenden Gerätestörungen (z.B. Kurzschluss) auf das
PROFIBUS PA Segment zu verhindern, ist die IEC 61158-2 (MBP) Schnittstelle mit einer Schmelz-
sicherung ausgestattet. Nach Ansprechen der Sicherung ist das Gerät dauerhaft vom Bus getrennt.
In diesem Fall muss das I/O-Modul ausgetauscht werden (s. Seite 85 ff.).
Abfüllfunktion
Im Gegensatz zu den Promass-Gerätefunktionen ohne PROFIBUS-Anbindungsmöglichkeit, ist in
den PROFIBUS PA-Gerätefunktionen die interne Abfüllfunktion nicht integriert, da das Gerät über
kein Relais verfügt. Es besteht jedoch die Möglichkeit, bei bestimmten Applikationen, eine Abfüll-
funktion durch die Summenzähler-Funktionalität zu realisieren.
Hinweis!
Zusätzliche Projektierungsangaben über den Feldbus PROFIBUS PA entnehmen Sie
der Betriebsanleitung BA 198F/00/de "Feldnahe Kommunikation PROFIBUS DP/PA:
Leitfaden zur Projektierung und Inbetriebnahme".
Funktionsblöcke
Für die Beschreibung der Funktionsblöcke eines Gerätes und zur Festlegung eines einheitlichen
Datenzugriffs, nutzt PROFIBUS vordefinierte Funktionsblöcke.
Die in den Feldbusgeräten implementierten Funktionsblöcke geben darüber Auskunft, welche Auf-
gaben ein Gerät in der gesamten Automatisierungsstrategie übernehmen kann.
Folgende Blöcke können nach den Profilen 3.0 in Feldgeräten implementiert sein:
• Physical Block:
Der Physical Block beinhaltet alle gerätespezifischen Merkmale.
• Transducer Block (Übertragungsblock):
Ein oder mehrere Transducer Blöcke beinhalten alle messtechnischen und gerätespezifischen
Parameter des Gerätes. In den Transducer Blöcken sind die Messprinzipien (z.B. Durchfluss und
Temperatur) gemäss der PROFIBUS-Spezifikation abgebildet.
• Function Block (Funktionsblock):
• Ein oder mehrere Funktion Blocks beinhalten die Automatisierungsfunktionen des Gerätes. Man
unterscheidet zwischen verschiedenen Funktionsblöcken, z.B. Analog Input Block (Analogein-
gang), Analog Output (Analogausgang), Totalizer Block (Summenzähler) etc. Jeder dieser Funk-
tionsblöcke wird für die Abarbeitung unterschiedlicher Applikationen verwendet.
Weitere Ausführungen finden Sie im separaten Handbuch "Beschreibung Gerätefunktionen".
