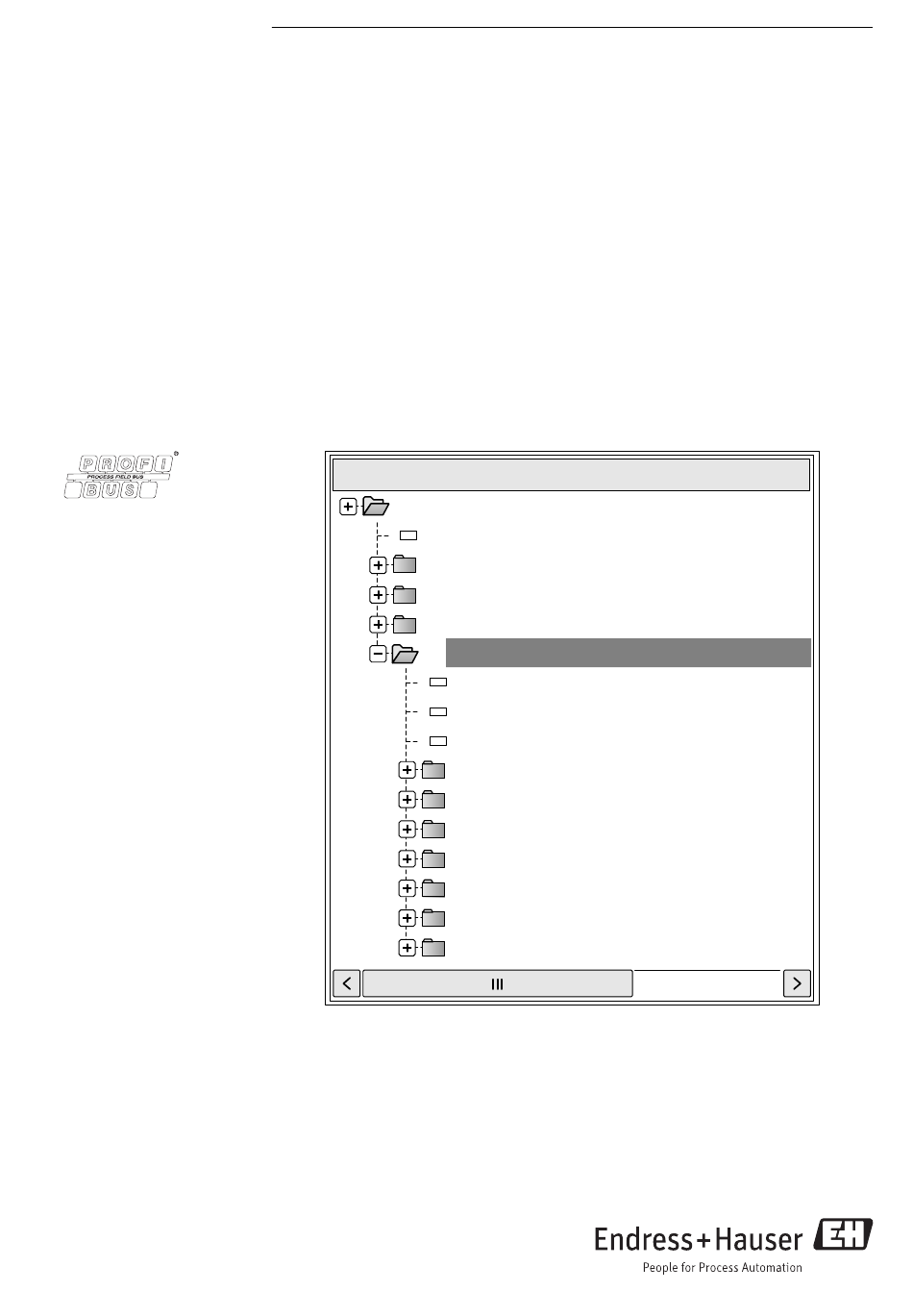

Seite 1 Products Solutions Services GP01039D/06/DE/01.15 71288058 Gültig ab Version 01.01.zz (Gerätefirmware) Beschreibung Geräteparameter Proline Promag 100 PROFIBUS DP Magnetisch-induktives Durchflussmessgerät Menu/Variable Proline Device Access status tooling: Operation Setup Diagnostics Expert Locking status: Access status tooling: Enter access code: System Sensor Input...
Seite 3: Inhaltsverzeichnis
Proline Promag 100 PROFIBUS DP Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Länderspezifische Werkseinstellun- gen ......158 Dokumentfunktion .
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promag 100 PROFIBUS DP Hinweise zum Dokument Dokumentfunktion Das Dokument ist Teil der Betriebsanleitung und dient als Nachschlagewerk für Parame- ter: Es liefert detaillierte Erläuterungen zu jedem einzelnen Parameter des Experten- Bedienmenüs. Zielgruppe Das Dokument richtet sich an Fachspezialisten, die über den gesamten Lebenszyklus mit dem Gerät arbeiten und dabei spezifische Konfigurationen durchführen.
Seite 5 Proline Promag 100 PROFIBUS DP Hinweise zum Dokument Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü n Setup Messstellenbezeichnung Wizard 1/Parameter 1 Wizard n/Parameter n Erweitertes Setup Parameter 1 Parameter n Untermenü 1 Untermenü n Diagnose Parameter 1 Parameter n Untermenü...
Seite 6: Aufbau Einer Parameterbeschreibung
Hinweise zum Dokument Proline Promag 100 PROFIBUS DP 1.3.2 Aufbau einer Parameterbeschreibung Im Folgenden werden die einzelnen Bestandteile einer Parameterbeschreibung erläutert: Vollständiger Name des Parameters Schreibgeschützter Parameter =  Navigation Navigationspfad zum Parameter via Vor-Ort-Anzeige (Direktzugriffscode) oder Webbrowser Navigationspfad zum Parameter via Bedientool Die Namen der Menüs, Untermenüs und Parameter werden in abgekürzter Form aufgeführt, wie sie auf...
Seite 7: Symbole In Grafiken
Proline Promag 100 PROFIBUS DP Hinweise zum Dokument 1.4.2 Symbole in Grafiken Symbol Bedeutung Symbol Bedeutung 1, 2, 3 ... Positionsnummern A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Endress+Hauser...
Seite 8: Übersicht Zum Experten-Bedien
Übersicht zum Experten-Bedienmenü Proline Promag 100 PROFIBUS DP Übersicht zum Experten-Bedienmenü Die folgende Tabelle gibt eine Übersicht zur Menüstruktur vom Experten-Bedienmenü mit seinen Parametern. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Untermenüs oder Parameters.  Experte Direktzugriff →  10 →...
Seite 9 Proline Promag 100 PROFIBUS DP Übersicht zum Experten-Bedienmenü ‣ Analog inputs →  83 ‣ Analog input 1…4 →  83 ‣ Discrete inputs →  96 ‣ Discrete input 1…2 →  97 ‣ Analog outputs →  104 ‣...
Seite 10: Beschreibung Der Geräteparameter
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Die Parameter werden im Folgenden nach der Menüstruktur der Vor-Ort-Anzeige aufge- führt. Spezifische Parameter für die Bedientools sind an den entsprechenden Stellen in der Menüstruktur eingefügt.  Experte Direktzugriff →...
Seite 11 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Zusätzliche Information Eingabe Der Direktzugriffscode besteht aus einer 4-stelligen Nummer und der Kanalnummer, die den Kanal einer Prozessgröße identifiziert: z.B. 0914-1 • Die führenden Nullen im Direktzugriffscode müssen nicht eingegeben werden. Beispiel: Eingabe von 914 statt 0914 •...
Seite 12 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Anzeige • Bediener • Instandhalter Werkseinstellung Bediener Zusätzliche Information Beschreibung Wenn vor einem Parameter das -Symbol erscheint, ist er mit den aktuellen Zugriffsrech- ten über die Vor-Ort-Anzeige nicht änderbar. Die Zugriffsrechte sind über Parameter Freigabecode eingeben (→  13) änder- bar.
Seite 13: Untermenü "System
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Freigabecode eingeben Navigation  Experte → Freig.code eing. Beschreibung Eingabe des anwenderspezifischen Freigabecodes, um den Parameterschreibschutz aufzu- heben. Eingabe 0…9 999 Untermenü "System" Navigation  Experte → System ‣ System ‣ Anzeige →...
Seite 14: Display Language
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP 3. Wert 0%-Bargraph →  20 3. Wert 100%-Bargraph →  20 3. Nachkommastellen →  21 4. Anzeigewert →  21 4. Nachkommastellen →  22 →  22 Intervall Anzeige Dämpfung Anzeige...
Seite 15: Werkseinstellung
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter • 한국어 (Korean) • ‫( ا ل ْ ع َ ر َب ي ّة‬Arabic) • Bahasa Indonesia • ภาษาไทย (Thai) • tiếng Việt (Vietnamese) • čeština (Czech) Werkseinstellung English (alternativ ist die bestellte Sprache voreingestellt)
Seite 16 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Option "1 Bargraph + 1 Wert" X X X X X X X 900.00 l/h 60.00 A0016530 Option "2 Werte" X X X X X X X 900.00 60.00 A0016531  3 Option "1 Wert groß...
Seite 17 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter • Leitfähigkeit • Korrigierte Leitfähigkeit • Keine • Summenzähler 1 • Summenzähler 2 • Summenzähler 3 • Temperatur • Elektroniktemperatur Werkseinstellung Volumenfluss Zusätzliche Information Beschreibung Wenn mehrere Messwerte untereinander stehen, erscheint dieser an 1. Stelle. Der Wert wird nur während des normalen Messbetriebs angezeigt.
Seite 18 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP 1. Wert 100%-Bargraph  Navigation  Experte → System → Anzeige → 1.Wert 100%Barg Voraussetzung Eine Vor-Ort-Anzeige ist vorhanden. Beschreibung Eingabe des 100%-Werts für die Bargraph-Anzeige des 1. Anzeigewerts. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Abhängig von Land und Nennweite →...
Seite 19 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Auswahl Auswahlliste siehe Parameter 1. Anzeigewert (→  16) Werkseinstellung Keine Zusätzliche Information Beschreibung Wenn mehrere Messwerte untereinander stehen, erscheint dieser an 2. Stelle. Der Wert wird nur während des normalen Messbetriebs angezeigt.
Seite 20 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Zusätzliche Information Beschreibung Wenn mehrere Messwerte untereinander stehen, erscheint dieser an 3. Stelle. Der Wert wird nur während des normalen Messbetriebs angezeigt. Die Einstellung, wie viele Messwerte gleichzeitig und wie dargestellt werden, erfolgt über Parameter Format Anzeige (→...
Seite 21 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Eingabe Die Einheit des dargestellten Messwerts wird aus dem Untermenü Systemeinheiten (→  38) übernommen. 3. Nachkommastellen  Navigation  Experte → System → Anzeige → 3.Nachkommast. Voraussetzung In Parameter 3. Anzeigewert (→  19) ist ein Messwert festgelegt.
Seite 22 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP 4. Nachkommastellen  Navigation  Experte → System → Anzeige → 4.Nachkommast. Voraussetzung In Parameter 4. Anzeigewert (→  21) ist ein Messwert festgelegt. Beschreibung Auswahl der Anzahl an Nachkommastellen für den 4. Anzeigewert.
Seite 23 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Beschreibung Eingabe der Reaktionszeit der Vor-Ort-Anzeige auf prozessbedingte Messwertschwankun- gen. Eingabe 0,0…999,9 s Werkseinstellung 0,0 s Zusätzliche Information Eingabe Es wird eine Zeitkonstante eingegeben: • Bei einer niedrigen Zeitkonstante reagiert die Anzeige besonders schnell auf schwan- kende Messgrößen.
Seite 24 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Beschreibung Eingabe eines kundenspezifischen Textes für die Kopfzeile der Vor-Ort-Anzeige. Eingabe Max. 12 Zeichen wie Buchstaben, Zahlen oder Sonderzeichen (z.B. @, %, /) Werkseinstellung ------------ Zusätzliche Information Beschreibung Der Kopfzeilentext erscheint nur während des normalen Messbetriebs.
Seite 25: Hintergrundbeleuchtung
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Hintergrundbeleuchtung Navigation  Experte → System → Anzeige → Hintergrundbel. Voraussetzung Bestellmerkmal "Anzeige; Bedienung", Option E "SD03 4-zeilig, beleuchtet; Touch Control + Datensicherungsfunktion" Beschreibung Auswahl zum Ein- und Ausschalten der Hintergrundbeleuchtung der Vor-Ort-Anzeige.
Seite 26: Alarmverzögerung
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP 3.1.2 Untermenü "Diagnoseeinstellungen" Navigation  Experte → System → Diag.einstellung ‣ Diagnoseeinstellungen Alarmverzögerung →  26 ‣ Diagnoseverhalten →  26 Alarmverzögerung  Navigation  Experte → System → Diag.einstellung → Alarmverzög.
Seite 27 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Diagnoseverhalten Beschreibung Nur Logbucheintrag Das Gerät misst weiter. Die Diagnosemeldung wird nur im Untermenü Ereig- nis-Logbuch (→  146) (Untermenü Ereignisliste (→  148)) und nicht im Wechsel zur Betriebsanzeige angezeigt. Das Diagnoseereignis wird ignoriert und weder eine Diagnosemeldung gene- riert noch eingetragen.
Seite 28 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Zusätzliche Information Detaillierte Beschreibung der zur Auswahl stehenden Optionen: →  26 Zuordnung Verhalten von Diagnosenr. 832 (Elektroniktemperatur zu hoch)  Navigation  Experte → System → Diag.einstellung → Diagnoseverhalt. → Diagnosenr. 832 Beschreibung Auswahl zur Änderung des Diagnoseverhaltens der Diagnosemeldung 832 Elektronik-...
Seite 29 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Werkseinstellung Warnung Zusätzliche Information Detaillierte Beschreibung der zur Auswahl stehenden Optionen: →  26 Zuordnung Verhalten von Diagnosenr. 835 (Prozesstemperatur zu niedrig)  Navigation  Experte → System → Diag.einstellung → Diagnoseverhalt. → Diagnosenr. 835 Beschreibung Auswahl zur Änderung des Diagnoseverhaltens der Diagnosemeldung 835 Prozesstempe-...
Seite 30: Untermenü "Administration
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Werkseinstellung Warnung Zusätzliche Information Detaillierte Beschreibung der zur Auswahl stehenden Optionen: →  26 Zuordnung Verhalten von Diagnosenr. 302 (Verifikation Gerät aktiv)  Navigation  Experte → System → Diag.einstellung → Diagnoseverhalt. → Diagnosenr. 302 Beschreibung Auswahl zur Änderung des Diagnoseverhaltens der Diagnosemeldung 302 Verifikation...
Seite 31 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  13) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Eingabe Wenn der Freigabecode nicht im Eingabebereich liegt, gibt das Gerät eine entsprechende Meldung aus.
Seite 32 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  13) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Eingabe Wenn der Freigabecode nicht im Eingabebereich liegt, gibt das Gerät eine entsprechende Meldung aus.
Seite 33 Werkseinstellung Zusätzliche Information Eingabe Den entsprechenden Aktivierungscode für die Softwareoption stellt Endress+Hauser bei der Bestellung zur Verfügung. HINWEIS! Dieser Aktivierungscode ist je nach Messgerät und Softwareoption unterschied- lich. Die Eingabe eines fehlerhaften bzw. ungültigen Codes kann zum Verlust bereits akti- vierter Softwareoptionen führen.
Seite 34: Software-Optionsübersicht
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Software-Optionsübersicht Navigation  Experte → System → Administration → SW-Optionsübers. Beschreibung Anzeige aller Software-Optionen, die im Gerät aktiviert sind. Anzeige • Elektrodenreinigung • Heartbeat Verification • Heartbeat Monitoring Zusätzliche Information Beschreibung Es werden alle Optionen angezeigt, die durch Bestellung vom Kunden zur Verfügung ste- hen.
Seite 35: Untermenü "Messwerte
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter 3.2.1 Untermenü "Messwerte" Navigation  Experte → Sensor → Messwerte ‣ Messwerte ‣ Prozessgrößen →  35 ‣ Summenzähler →  37 Untermenü "Prozessgrößen" Navigation  Experte → Sensor → Messwerte → Prozessgrößen ‣...
Seite 36: Leitfähigkeit
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Anzeige Gleitkommazahl mit Vorzeichen Zusätzliche Information Abhängigkeit Die Einheit wird übernommen aus: Parameter Masseflusseinheit (→  42) Leitfähigkeit Navigation  Experte → Sensor → Messwerte → Prozessgrößen → Leitfähigkeit Voraussetzung In Parameter Leitfähigkeitsmessung (→  50) ist die Option An ausgewählt.
Seite 37: Korrigierte Leitfähigkeit
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Korrigierte Leitfähigkeit Navigation  Experte → Sensor → Messwerte → Prozessgrößen → Korr.Leitfähigk. Voraussetzung Eine der folgenden Bedingungen ist erfüllt: • Bestellmerkmal "Sensoroption", Option CI "Messstoff-Temperaturfühler" oder • Die Temperatur wird von extern ins Gerät eingelesen.
Seite 38: Untermenü "Systemeinheiten
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Anzeige Der Wert der seit Messbeginn aufsummierten Prozessgröße kann positiv oder negativ sein. Dies hängt ab von den Einstellungen in Parameter Betriebsart Summenzähler (→  130). Abhängigkeit Für den Summenzähler wird die Einheit der ausgewählten Prozessgröße in Parameter Einheit Summenzähler (→...
Seite 39: Volumenflusseinheit
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Masseflusseinheit →  42 Masseeinheit →  43 Dichteeinheit →  44 Normvolumenfluss-Einheit →  44 Normvolumeneinheit →  45 Datum/Zeitformat →  46 Volumenflusseinheit  Navigation  Experte → Sensor → Systemeinheiten → Volumenfl.einh.
Seite 40 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Auswahl SI-Einheiten US-Einheiten Imperial Einheiten • cm³/s • af/s • gal/s (imp) • cm³/min • af/min • gal/min (imp) • cm³/h • af/h • gal/h (imp) • cm³/d • af/d • gal/d (imp) •...
Seite 41: Volumeneinheit
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Volumeneinheit  Navigation  Experte → Sensor → Systemeinheiten → Volumeneinheit Beschreibung Auswahl der Einheit für das Volumen. Auswahl SI-Einheiten US-Einheiten Imperial Einheiten • cm³ • af • gal (imp) • dm³...
Seite 42 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Zusätzliche Information Auswirkung Die gewählte Einheit gilt für: • Parameter Leitfähigkeit (→  36) • Parameter Korrigierte Leitfähigkeit (→  37) Auswahl Zur Erläuterung der abgekürzten Einheiten: →  162 Temperatureinheit ...
Seite 43 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Auswahl SI-Einheiten US-Einheiten • g/s • oz/s • g/min • oz/min • g/h • oz/h • g/d • oz/d • kg/s • lb/s • kg/min • lb/min • kg/h • lb/h • kg/d •...
Seite 44 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Dichteeinheit  Navigation  Experte → Sensor → Systemeinheiten → Dichteeinheit Beschreibung Auswahl der Einheit für die Messstoffdichte. Auswahl SI-Einheiten US-Einheiten Imperial Einheiten • g/cm³ • lb/ft³ • lb/gal (imp) • g/m³...
Seite 45: Normvolumeneinheit
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Auswahl SI-Einheiten US-Einheiten • Nl/s • Sft³/s • Nl/min • Sft³/min • Nl/h • Sft³/h • Nl/d • Sft³/d • Nm³/s • Sgal/s (us) • Nm³/min • Sgal/min (us) • Nm³/h • Sgal/h (us) •...
Seite 46: Untermenü "Prozessparameter
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Datum/Zeitformat  Navigation  Experte → Sensor → Systemeinheiten → Datum/Zeitformat Beschreibung Auswahl des gewünschten Zeitformats für Kalibrierhistorie. Auswahl • dd.mm.yy hh:mm • dd.mm.yy hh:mm am/pm • mm/dd/yy hh:mm • mm/dd/yy hh:mm am/pm Werkseinstellung dd.mm.yy hh:mm...
Seite 47: Filteroptionen
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Filteroptionen  Navigation  Experte → Sensor → Prozessparameter → Filteroptionen Beschreibung Auswahl einer Filteroption. Auswahl • Standard-CIP aus • Standard-CIP an • Dynamisches CIP an • Dynamisches CIP an • Binomialfliter...
Seite 48: Durchflussdämpfung
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Anwendung Standard Stan- Dyna- Dynami- Binomial dard CIP misch sches CIP Schlechtes Signal, langsame Kontrollschleife – –– ––– ––– (einige Sekunden Antwortzeit) Kontinuierlich schlechtes Signal –– – ––– – Nach einer Weile kurze und schwere Verzerrung Ersatz eines Promag 50/53: Systemdämpfung Pro-...
Seite 49: Leitfähigkeitsdämpfung
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Auswahl • Aus • An Werkseinstellung Zusätzliche Information Auswirkung Diese Einstellung wirkt sich auf alle Funktionen und Ausgänge des Messgeräts aus. Beschreibung Messwertunterdrückung ist aktiv • Die Diagnosemeldung Diagnosemeldung C453 Messwertunterdrückung wird ausge- geben.
Seite 50: Leitfähigkeitsmessung
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Leitfähigkeitsmessung  Navigation  Experte → Sensor → Prozessparameter → Leitfähig.mess. Beschreibung Auswahl zum Aktivieren und Deaktivieren der Leitfähigkeitsmessung. Auswahl • Aus • An Werkseinstellung Zusätzliche Information Beschreibung Eine Leitfähigkeit des Messstoffs von mindestens 5 µS/cm muss gegeben sein, damit die Leitfähigkeitsmessung funktionieren kann.
Seite 51 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Einschaltpunkt Schleichmengenunterdrück.  Navigation  Experte → Sensor → Prozessparameter → Schleichmenge → Einschaltpunkt Voraussetzung In Parameter Zuordnung Prozessgröße (→  50) ist eine der folgenden Optionen ausge- wählt: • Volumenfluss • Massefluss •...
Seite 52 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Zusätzliche Information Beispiel A0012887 Durchfluss Zeit Hysterese Schleichmengenunterdrückung aktiv Schleichmengenunterdrückung wird aktiviert Schleichmengenunterdrückung wird deaktiviert Eingegebener Einschaltpunkt Eingegebener Ausschaltpunkt Druckstoßunterdrückung  Navigation  Experte → Sensor → Prozessparameter → Schleichmenge → Druckst.unterdr.
Seite 53 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter A0012888 Durchfluss Zeit Nachlauf Druckstoß Druckstoßunterdrückung aktiv gemäß eingegebener Zeitspanne Druckstoßunterdrückung inaktiv Ventil schließt Schleichmengen-Einschaltpunkt unterschritten: Druckstoßunterdrückung wird aktiviert Eingegebene Zeitspanne abgelaufen: Druckstoßunterdrückung wird deaktiviert Aktueller Durchflusswert wird wieder verarbeitet und angezeigt Einschaltpunkt für Schleichmengenunterdrückung...
Seite 54: Leerrohrüberwachung
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Leerrohrüberwachung  Navigation  Experte → Sensor → Prozessparameter → Leerrohrüberw. → Leerrohrüberw. Beschreibung Auswahl zum Ein- und Ausschalten der Leerrohrüberwachung. Auswahl • Aus • An Werkseinstellung Schaltpunkt Leerrohrüberwachung  Navigation  Experte → Sensor → Prozessparameter → Leerrohrüberw. → Schaltpunkt Voraussetzung In Parameter Leerrohrüberwachung (→...
Seite 55 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Auswahl • Abbrechen • Leerrohrabgleich • Vollrohrabgleich Werkseinstellung Abbrechen Fortschritt Navigation  Experte → Sensor → Prozessparameter → Leerrohrüberw. → Fortschritt Voraussetzung In Parameter Leerrohrüberwachung (→  54) ist die Option An ausgewählt.
Seite 56: Elektrodenreinigung
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Aktueller Messwert Navigation  Experte → Sensor → Prozessparameter → Leerrohrüberw. → Akt. Messwert Voraussetzung In Parameter Leerrohrüberwachung (→  54) ist die Option An ausgewählt. Beschreibung Anzeige des aktuellen Messwerts. Anzeige Positive Gleitkommazahl Untermenü...
Seite 57 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter ECC-Reinigungsdauer  Navigation  Experte → Sensor → Prozessparameter → ECC → ECC-Reinig.dauer Voraussetzung Bei folgendem Bestellmerkmal: "Anwendungspaket", Option EC "ECC Elektrodenreinigung" Beschreibung Eingabe einer Zeitdauer der Elektrodenreinigung in Sekunden. Eingabe 0,01…30 s...
Seite 58: Untermenü "Externe Kompensation
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP ECC Polarität Navigation  Experte → Sensor → Prozessparameter → ECC → ECC Polarität Voraussetzung Bei folgendem Bestellmerkmal: "Anwendungspaket", Option EC "ECC Elektrodenreinigung" Beschreibung Anzeige der Polarität der Elektrodenreinigung. Anzeige • Positiv •...
Seite 59 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Externe Temperatur Navigation  Experte → Sensor → Externe Komp. → Ext. Temperatur Voraussetzung In Parameter Temperaturquelle (→  58) ist die Option Eingelesener Wert ausgewählt. Beschreibung Anzeige der vom externen Gerät eingelesenen Temperatur.
Seite 60: Untermenü "Sensorabgleich
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Eingabe Positive Gleitkommazahl Werkseinstellung Abhängig vom Land: • 1 000 kg/l • 1 000 lb/ft³ Zusätzliche Information Abhängigkeit Die Einheit wird übernommen aus: Parameter Dichteeinheit (→  44) Normdichte  Navigation  Experte → Sensor → Externe Komp. → Normdichte Beschreibung Eingabe eines festen Werts für die Normdichte.
Seite 61: Einbaurichtung
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Einbaurichtung  Navigation  Experte → Sensor → Sensorabgleich → Einbaurichtung Beschreibung Auswahl zur Änderung des Vorzeichens der Messstoff-Durchflussrichtung. Auswahl • Durchfluss in Pfeilrichtung • Durchfluss gegen Pfeilrichtung Werkseinstellung Durchfluss in Pfeilrichtung Zusätzliche Information...
Seite 62 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Masseflussfaktor →  63 Leitfähigkeitsoffset →  63 Leitfähigkeitsfaktor →  64 Normvolumenfluss-Offset →  64 Normvolumenfluss-Faktor →  64 →  65 Temperatur-Offset Temperaturfaktor →  65 Volumenfluss-Offset  Navigation  Experte → Sensor → Sensorabgleich → Anpass.Prozessgr → Vol.fluss-Offset Beschreibung Eingabe der Nullpunktverschiebung für den Volumenfluss-Nachabgleich.
Seite 63 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Massefluss-Offset  Navigation  Experte → Sensor → Sensorabgleich → Anpass.Prozessgr → Massefl.-Offset Beschreibung Eingabe der Nullpunktverschiebung für den Massefluss-Nachabgleich. Die Masseflussein- heit, auf der die Verschiebung basiert, ist kg/s. Eingabe Gleitkommazahl mit Vorzeichen...
Seite 64 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Leitfähigkeitsfaktor  Navigation  Experte → Sensor → Sensorabgleich → Anpass.Prozessgr → Leitfähig.faktor Voraussetzung In Parameter Leitfähigkeitsmessung (→  50) ist die Option An ausgewählt. Beschreibung Eingabe eines Mengenfaktors für die Leitfähigkeit. Dieser Multiplikationsfaktor wird über dem Leitfähigkeitsbereich angewendet.
Seite 65: Untermenü "Kalibrierung
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Temperatur-Offset  Navigation  Experte → Sensor → Sensorabgleich → Anpass.Prozessgr → Temp.-Offset Voraussetzung Bei folgendem Bestellmerkmal: "Sensoroption", Option CI "Messstoff-Temperaturfühler" Beschreibung Eingabe der Nullpunktverschiebung für den Temperatur-Nachabgleich. Die Temperatur- einheit, auf der die Verschiebung basiert, beträgt 1 K.
Seite 66 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Nullpunkt →  66 Leitfähigkeit Kalibrierfaktor →  67 Nennweite Navigation  Experte → Sensor → Kalibrierung → Nennweite Beschreibung Anzeige der Nennweite vom Messaufnehmer. Anzeige DNxx/x" Werkseinstellung Abhängig von der Messaufnehmergröße Zusätzliche Information...
Seite 67: Leitfähigkeit Kalibrierfaktor
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Leitfähigkeit Kalibrierfaktor  Navigation  Experte → Sensor → Kalibrierung → Leitf. Kal.fakt. Voraussetzung In Parameter Leitfähigkeitsmessung (→  50) ist die Option An ausgewählt. Beschreibung Anzeige des Kalibrierfaktors für die Leitfähigkeitsmessung.
Seite 68 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Anzeige • Hardware • Software Werkseinstellung Software Zusätzliche Information Beschreibung Detaillierte Angaben: Betriebsanleitung, Kapitel "Geräteadresse einstellen" Geräteadresse  Navigation  Experte → Kommunikation → PROFIBUS DP conf → Geräteadresse Beschreibung Eingabe der Geräteadresse.
Seite 69: Untermenü "Profibus Dp Info
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter 3.3.2 Untermenü "PROFIBUS DP info" Navigation  Experte → Kommunikation → PROFIBUS DP info ‣ PROFIBUS DP info Status PROFIBUS Master Config →  69 PROFIBUS ident number →  69 Profile version →...
Seite 70 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Anzeige Max. 32 Zeichen wie Buchstaben, Zahlen oder Sonderzeichen (z.B. @, %, /). Werkseinstellung 3.02 Base current Navigation  Experte → Kommunikation → PROFIBUS DP info → Base current Beschreibung Anzeige des Basisstroms: Jedes PA-Messgerät zieht einen konstanten Basisstrom vom MBP-Kabel.
Seite 71: Untermenü "Physical Block
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter 3.3.3 Untermenü "Physical block" Navigation  Experte → Kommunikation → Physical block ‣ Physical block Messstellenbezeichnung →  72 Static revision →  72 Strategy →  72 →  73 Alert key →...
Seite 72 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Hardware lock →  79 Feature supported →  79 Feature enabled →  80 Condensed status diagnostic →  80 Messstellenbezeichnung  Navigation  Experte → Kommunikation → Physical block → Messstellenbez.
Seite 73 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Alert key  Navigation  Experte → Kommunikation → Physical block → Alert key Beschreibung Eingabe des Alert key: Identifiziert den Anlageteil, bei dem der Messumformer zu finden ist. Hilft bei der Lokalisierung von Ereignissen.
Seite 74 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Anzeige 0…255 Mode block normal Navigation  Experte → Kommunikation → Physical block → Mode blk norm Beschreibung Anzeige des Mode block normal: Dieser steht zur Verfügung, um es dem Bediener zu ermöglichen, die Mode block normal unter den verfügbaren Betriebsarten auszuwählen.
Seite 75 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter • Alarm state LoLo limit Unterer Alarmgrenzwert • Alarm state Lo limit Unterer Warngrenzwert • Update Event Diese Option ist ein spezieller Alarm, der ausgelöst wird, wenn ein statischer Parameter verändert wird. Wenn ein solcher Parameter verändert wird, wird in Parameter Alarm summary (→...
Seite 76: Seriennummer
Max. 11-stellige Zeichenfolge aus Buchstaben und Zahlen. Zusätzliche Information Beschreibung Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Diagnostics Navigation ...
Seite 77 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter • Maintenance alarm • Maintenance demanded • Function check or simulation • Invalid process condition Diagnostics mask Navigation  Experte → Kommunikation → Physical block → Diagnostics mask Beschreibung Anzeige der vom Messgerät unterstützten Diagnosemeldungen.
Seite 78 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Auswahl • to defaults • warmstart device • reset bus address • Abbrechen Werkseinstellung Abbrechen Descriptor  Navigation  Experte → Kommunikation → Physical block → Descriptor Beschreibung Eingabe eines anwenderspezifischen Textes (String) zur Beschreibung des Geräts inner- halb der Anwendung.
Seite 79 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Auswahl • Automatic mode • Hersteller • Profile • 2 AI, 1 Totalizer (0x9741) • 3 AI, 1 Totalizer (0x9742) Werkseinstellung Automatic mode Zusätzliche Information Beschreibung Um die Feldgeräte in das Bussystem einzubinden, benötigt das PROFIBUS-System eine Beschreibung der Geräteparameter wie Ausgangsdaten, Eingangsdaten, Datenformat,...
Seite 80: Werkseinstellung
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Feature enabled Navigation  Experte → Kommunikation → Physical block → Feature enabled Beschreibung Anzeige der PROFIBUS Features, die im Messgerät aktiviert sind. Anzeige • Condensed status • Classic status diagnosis • Data exchange broadcast •...
Seite 81 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Web server language Navigation  Experte → Kommunikation → Webserver → Webserv.language Beschreibung Auswahl der eingestellten Sprache vom Webserver. Auswahl • English • Deutsch • Français • Español • Italiano • Nederlands •...
Seite 82 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP IP-Adresse  Navigation  Experte → Kommunikation → Webserver → IP-Adresse Beschreibung Anzeige der IP-Adresse vom Webserver des Messgeräts. Anzeige 4 Oktett: 0…255 (im jeweiligen Oktett) Werkseinstellung 192.168.1.212 Subnet mask  Navigation ...
Seite 83: Untermenü "Analog Inputs
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Auswahl • Aus – Der Webserver ist komplett deaktiviert. – Der Port 80 ist gesperrt. • An – Die komplette Webserver-Funktionalität steht zur Verfügung. – JavaScript wird genutzt. – Das Passwort wird verschlüsselt übertragen.
Seite 84 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Auswahl • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Korrigierte Leitfähigkeit • Temperatur • Elektroniktemperatur Werkseinstellung Volumenfluss PV filter time  Navigation  Experte → Analog inputs → Analog input 1…4 → PV filter time Beschreibung Eingabe eines Zeitraums zur Unterdrückung von Signalspitzen.
Seite 85 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Fail safe value  Navigation  Experte → Analog inputs → Analog input 1…4 → Fail safe value Voraussetzung In Parameter Fail safe type (→  84) ist die Option Fail safe value ausgewählt.
Seite 86 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Tag description  Navigation  Experte → Analog inputs → Analog input 1…4 → Tag description Beschreibung Eingabe eines Textes zur Identifizierung des Blocks. Eingabe Max. 32 Zeichen wie Buchstaben, Zahlen oder Sonderzeichen (z.B. @, %, /).
Seite 87 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Target mode  Navigation  Experte → Analog inputs → Analog input 1…4 → Target mode Beschreibung Anzeige des Target mode: Der Zielmodus gibt an, welche Betriebsart für diesen Funktions- block angewendet wird. Dieser wird in der Regel durch eine Kontrollanwendung festgelegt.
Seite 88 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Dies kann via Bedientool eingestellt werden, um dem Bediener zu helfen, die Betriebsart eines Funktionsblocks zu konfigurieren. Anzeige • Auto • Man • Out of service Alarm summary Navigation  Experte → Analog inputs → Analog input 1…4 → Alarm summary Beschreibung Anzeige des Alarm summary: Anzeige des aktuellen Status der Blockalarme.
Seite 89 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Batch phase  Navigation  Experte → Analog inputs → Analog input 1…4 → Batch phase Beschreibung Eingabe der Batch phase: Nummer der Steuerrezeptphase zur Kennzeichnung der aktiven Control Recipe Operation. Eingabe 0…65 535...
Seite 90 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP PV scale upper range  Navigation  Experte → Analog inputs → Analog input 1…4 → PVscale up range Beschreibung Eingabe des oberen Wertebereichs für den Eingangswert (Process Value Scale) in Syste- meinheiten.
Seite 91 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Out unit  Navigation  Experte → Analog inputs → Analog input 1…4 → Out unit Beschreibung Eingabe eines Zahlencodes (Hex) für die Systemeinheit. Eingabe 0…65 535 Werkseinstellung 1 997 Out decimal point ...
Seite 92 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Eingabe Die Eingabe des Werts erfolgt in den festgelegten Units (Parameter Out unit (→  91)) und muss innerhalb des in Parameter Out scale lower range (→  90) und Parameter Out scale upper range (→  90) festgelegten Bereich liegen.
Seite 93 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Lo Lo Lim  Navigation  Experte → Analog inputs → Analog input 1…4 → Lo Lo Lim Beschreibung Eingabe des Wertes für die untere Alarmgrenze (Parameter Lo Lo alarm value (→  95)).
Seite 94 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Hi alarm value Navigation  Experte → Analog inputs → Analog input 1…4 → Hi alarm value Beschreibung Anzeige des Alarmwerts für den oberen Warngrenzwert (Parameter Hi Lim (→  92)). Anzeige...
Seite 95 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Lo Lo alarm value Navigation  Experte → Analog inputs → Analog input 1…4 → LoLo alarm value Beschreibung Anzeige des Alarmwerts für den unteren Alarmgrenzwert (Parameter Lo Lo Lim (→  93)).
Seite 96: Untermenü "Discrete Inputs
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Werkseinstellung Zusätzliche Information Beschreibung Die Simulation wird verwendet, um den physikalischen I/O- Kanal zu umgehen. Dadurch bleibt der Block im normalen Modus unter Verwendung des simulierten Werts in Betrieb. Simulate status ...
Seite 97: Untermenü "Discrete Input 1
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter 3.5.1 Untermenü "Discrete input 1…2" Navigation  Experte → Discrete inputs → Discrete input 1…2 ‣ Discrete input 1…2 Channel →  97 Invert →  97 Fail safe type →  98 →...
Seite 98: Werkseinstellung
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Fail safe type  Navigation  Experte → Discrete inputs → Discrete input 1…2 → Fail safe type Beschreibung Auswahl des Fehlerverhaltens. Auswahl • Fail safe value • Fallback value • Off Werkseinstellung Zusätzliche Information...
Seite 99 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Out status Navigation  Experte → Discrete inputs → Discrete input 1…2 → Out status Beschreibung Anzeige des aktuellen Ausgangsstatus (Good, Bad, Uncertain). Anzeige • Good • Uncertain • Bad Out status Navigation ...
Seite 100 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Strategy  Navigation  Experte → Discrete inputs → Discrete input 1…2 → Strategy Beschreibung Eingabe der Strategy: Erlaubt die Gruppierung von Blöcken durch Eingabe gleicher Num- mern. Eingabe 0…FFFF Werkseinstellung Alert key ...
Seite 101 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Zusätzliche Information Beschreibung Ein Vergleich des aktuellen Modus zum Zielmodus (Parameter Target mode (→  100)) zeigt an, ob der Zielmodus erreicht werden konnte. Mode block permitted Navigation  Experte → Discrete inputs → Discrete input 1…2 → Mode block perm...
Seite 102 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Batch ID  Navigation  Experte → Discrete inputs → Discrete input 1…2 → Batch ID Beschreibung Eingabe der Batch ID: Kennzeichnung eines bestimmten Abfüllvorgangs (Batch), um die Zuordnung gerätespezifischer Informationen (z.B. Fehler, Alarmzustände etc.) zum Abfüll- vorgangs zu ermöglichen.
Seite 103 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Zusätzliche Information Beschreibung Das Unit wird definiert in IEC61512 Part1/ISA S88, aber es unterschiedet sich in sei- ner Bedeutung vom Parameter Einheit wie z.B. Systemeinheiten. Simulate enabled  Navigation  Experte → Discrete inputs → Discrete input 1…2 → Simulate enabled Beschreibung Auswahl zum Aktivieren oder Deaktivieren der Simulation für den Block.
Seite 104: Untermenü "Analog Outputs
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Zusätzliche Information Beschreibung Die Simulation wird verwendet, um den physikalischen I/O- Kanal zu umgehen. Dadurch bleibt der Block im normalen Modus unter Verwendung des simulierten Werts in Betrieb. Untermenü "Analog outputs" Navigation ...
Seite 105 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Set point status  Navigation  Experte → Analog outputs → Analog output 1…2 → Set point status Beschreibung Eingabe eines Status für den analogen Sollwert. Eingabe 0…255 Werkseinstellung Fail safe time ...
Seite 106 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Zusätzliche Information Auswahl Wenn ein Eingangs- oder Simulationswert den Status BAD hat, verwendet der Funktions- block diesen vordefinierten Fehlerwert: • Fail safe value Ein Ersatzwert wird verwendet. Dieser wird in Parameter Fail safe value (→  106) festgelegt.
Seite 107 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Out status Navigation  Experte → Analog outputs → Analog output 1…2 → Out status Voraussetzung In Parameter Target mode (→  108) ist die Option Auto ausgewählt. Beschreibung Anzeige des aktuellen Ausgangsstatus (Wert in Hex).
Seite 108 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Alert key  Navigation  Experte → Analog outputs → Analog output 1…2 → Alert key Beschreibung Eingabe des Alert key: Identifiziert den Anlageteil, bei dem der Messumformer zu finden ist. Hilft bei der Lokalisierung von Ereignissen.
Seite 109 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Mode block permitted Navigation  Experte → Analog outputs → Analog output 1…2 → Mode block perm Beschreibung Anzeige des Mode block permitted: Dieser definiert, welche Betriebsarten im Target mode (→  108) für den Funktionsblock zur Verfügung stehen. Die Betriebsarten, die unter- stützt werden, variieren je nach Typ und Funktion eines Blocks.
Seite 110 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Batch ID  Navigation  Experte → Analog outputs → Analog output 1…2 → Batch ID Beschreibung Eingabe der Batch ID: Kennzeichnung eines bestimmten Abfüllvorgangs (Batch), um die Zuordnung gerätespezifischer Informationen (z.B. Fehler, Alarmzustände etc.) zum Abfüll- vorgangs zu ermöglichen.
Seite 111 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Zusätzliche Information Beschreibung Das Unit wird definiert in IEC61512 Part1/ISA S88, aber es unterschiedet sich in sei- ner Bedeutung vom Parameter Einheit wie z.B. Systemeinheiten. PV scale lower range  Navigation ...
Seite 112 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Readback status Navigation  Experte → Analog outputs → Analog output 1…2 → Readback status Beschreibung Anzeige des Readback status. Der Readback Status beinhaltet die Statusinformation des Slave. Anzeige 0…255 RCAS in value ...
Seite 113 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Output channel  Navigation  Experte → Analog outputs → Analog output 1…2 → Output channel Beschreibung Auswahl des Output Channel. Die Anzahl der logischen Hardwarekanäle zum Wandler, der an diesen I/O-Block angeschlossen ist.
Seite 114 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Position status Navigation  Experte → Analog outputs → Analog output 1…2 → Position status Beschreibung Anzeige des aktuellen Status des Stellungsreglers. Anzeige 0…255 Setpoint deviation Navigation  Experte → Analog outputs → Analog output 1…2 → Setp. deviation Beschreibung Anzeige der Abweichung zwischen Sollwert (Parameter Set point value (→...
Seite 115 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Zusätzliche Information Beschreibung Die Simulation wird verwendet, um den physikalischen I/O- Kanal zu umgehen. Dadurch bleibt der Block im normalen Modus unter Verwendung des simulierten Werts in Betrieb. Simulate status  Navigation ...
Seite 116: Untermenü "Discrete Outputs
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Out scale lower range  Navigation  Experte → Analog outputs → Analog output 1…2 → Out scale low Beschreibung Eingabe des unteren Wertebereichs für den Ausgangswert in Systemeinheiten. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Untermenü...
Seite 117 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Set point value  Navigation  Experte → Discrete outputs → Discr. out. 1…2 → Set point val Beschreibung Eingabe eines analogen Sollwerts. Eingabe 0…255 Werkseinstellung Set point status  Navigation  Experte → Discrete outputs → Discr. out. 1…2 → Set point status Beschreibung Eingabe eines Status für den analogen Sollwert.
Seite 118 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Zusätzliche Information Eingabe HINWEIS! Bei Einsatz dieses Parameters werden Stör- und Hinweismeldungen entsprechend der Einstellung verzögert an die übergeordnete Steuerung (PLS, usw.) weitergegeben. ▸ Im Vorfeld überprüfen, ob die sicherheitstechnischen Anforderungen des Prozesses dies erlauben.
Seite 119 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Out value Navigation  Experte → Discrete outputs → Discr. out. 1…2 → Out value Voraussetzung In Parameter Target mode (→  120) ist die Option Auto ausgewählt. Beschreibung Anzeige des analogen Werts, der bei Ausführung der Funktion berechnet wird.
Seite 120 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Static revision Navigation  Experte → Discrete outputs → Discr. out. 1…2 → Static revision Beschreibung Anzeige des Ereigniszählers: Jeder schreibende Zugriff auf einen statischen Blockparame- ter wird gezählt. Anzeige 0…FFFF Zusätzliche Information Beschreibung Statische Parameter sind Parameter, die nicht durch den Prozess verändert werden.
Seite 121 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Anzeige • Local override • Remote Cascaded • Man • Out of service • Auto Mode block actual Navigation  Experte → Discrete outputs → Discr. out. 1…2 → Mode block act Beschreibung Anzeige des Mode block actual: Unter bestimmten Bedingungen ist es möglich, dass ein...
Seite 122 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Anzeige • Local override • Remote Cascaded • Man • Out of service • Auto Alarm summary Navigation  Experte → Discrete outputs → Discr. out. 1…2 → Alarm summary Beschreibung Anzeige des Alarm summary: Anzeige des aktuellen Status der Blockalarme. Es können bis zu 16 Status summiert werden.
Seite 123 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Batch phase  Navigation  Experte → Discrete outputs → Discr. out. 1…2 → Batch phase Beschreibung Eingabe der Batch phase: Nummer der Steuerrezeptphase zur Kennzeichnung der aktiven Control Recipe Operation. Eingabe 0…65 535...
Seite 124: Werkseinstellung
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP RCAS in value  Navigation  Experte → Discrete outputs → Discr. out. 1…2 → RCAS in value Beschreibung Eingabe des RCAS (Remote Cascade) in value. Der Sollwert des Blocks wird von einer Kon- trollanwendung über den Remote Cacade Parameter RCAS in value (→...
Seite 125 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Auswahl • Messwertunterdrückung • Verifikation starten Werkseinstellung Messwertunterdrückung RCAS out value Navigation  Experte → Discrete outputs → Discr. out. 1…2 → RCAS out value Beschreibung Anzeige des RCAS out value. Anzeige des Sollwerts des Blocks, der dem übergeordneten Host für die Überwachung/Rückkalkulation zur Verfügung gestellt wird und der es ermög-...
Seite 126: Untermenü "Applikation
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Simulate value  Navigation  Experte → Discrete outputs → Discr. out. 1…2 → Simulate value Beschreibung Eingabe eines Simulationswerts. Eingabe 0…255 Werkseinstellung Zusätzliche Information Beschreibung Die Simulation wird verwendet, um den physikalischen I/O- Kanal zu umgehen. Dadurch bleibt der Block im normalen Modus unter Verwendung des simulierten Werts in Betrieb.
Seite 127 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Einheit Summenzähler →  127 Steuerung Summenzähler 1…3 →  129 Vorwahlmenge 1…3 →  129 Betriebsart Summenzähler →  130 Fehlerverhalten →  130 Summenzählerwert 1…3 →  131 Summenzählerstatus 1…3 →...
Seite 128 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Auswahl SI-Einheiten US-Einheiten • g • oz • kg • lb • t • STon oder SI-Einheiten US-Einheiten Imperial Einheiten • cm³ • af • gal (imp) • dm³ • ft³ • Mgal (imp) •...
Seite 129 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Steuerung Summenzähler 1…3 Navigation  Experte → Applikation → Summenzähler 1…3 → Steuerung Sz. 1…3 Voraussetzung In Parameter Zuordnung Prozessgröße (→  127) ist eine der folgenden Optionen aus- gewählt: • Volumenfluss •...
Seite 130 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Beispiel Diese Einstellung eignet sich z.B. für wiederkehrende Abfüllprozesse mit einer festen Füll- menge. Betriebsart Summenzähler  Navigation  Experte → Applikation → Summenzähler 1…3 → Betriebsart Voraussetzung In Parameter Zuordnung Prozessgröße (→  127) ist eine der folgenden Optionen aus- gewählt:...
Seite 131 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Werkseinstellung Aktueller Wert Zusätzliche Information Beschreibung Das Fehlerverhalten weiterer Summenzähler und der Ausgänge ist von dieser Einstel- lung nicht betroffen und wird in separaten Parametern festgelegt. Auswahl • Anhalten Die Summierung wird bei Gerätealarm angehalten.
Seite 132 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Summenzählerstatus (Hex) 1…3 Navigation  Experte → Applikation → Summenzähler 1…3 → Status (Hex) 1…3 Voraussetzung In Parameter Target mode (→  133) ist die Option Auto ausgewählt. Beschreibung Anzeige des aktuellen Statuswert (Hex) vom jeweiligen Summenzähler.
Seite 133 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Alert key  Navigation  Experte → Applikation → Summenzähler 1…3 → Alert key Beschreibung Eingabe des Alert key: Identifiziert den Anlageteil, bei dem der Messumformer zu finden ist. Hilft bei der Lokalisierung von Ereignissen.
Seite 134 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Mode block permitted Navigation  Experte → Applikation → Summenzähler 1…3 → Mode block perm Beschreibung Anzeige des Mode block permitted: Dieser definiert, welche Betriebsarten im Target mode (→  133) für den Funktionsblock zur Verfügung stehen. Die Betriebsarten, die unter- stützt werden, variieren je nach Typ und Funktion eines Blocks.
Seite 135 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Batch ID  Navigation  Experte → Applikation → Summenzähler 1…3 → Batch ID Beschreibung Eingabe der Batch ID: Kennzeichnung eines bestimmten Abfüllvorgangs (Batch), um die Zuordnung gerätespezifischer Informationen (z.B. Fehler, Alarmzustände etc.) zum Abfüll- vorgangs zu ermöglichen.
Seite 136 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Zusätzliche Information Beschreibung Das Unit wird definiert in IEC61512 Part1/ISA S88, aber es unterschiedet sich in sei- ner Bedeutung vom Parameter Einheit wie z.B. Systemeinheiten. Alarm hysteresis  Navigation  Experte → Applikation → Summenzähler 1…3 → Alarm hysteresis Beschreibung Eingabe des Hysteresewerts für die oberen und unteren Warn- oder Alarmgrenzwerte.
Seite 137 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Hi Lim  Navigation  Experte → Applikation → Summenzähler 1…3 → Hi Lim Beschreibung Eingabe des Wertes für die obere Warngrenze des Summenzählers (Parameter Hi alarm value (→  139)). Eingabe...
Seite 138 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Lo Lo Lim  Navigation  Experte → Applikation → Summenzähler 1…3 → Lo Lo Lim Beschreibung Eingabe des Wertes für die untere Alarmgrenze des Summenzählers (Parameter Lo Lo alarm value (→  140)).
Seite 139 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Hi alarm value Navigation  Experte → Applikation → Summenzähler 1…3 → Hi alarm value Beschreibung Anzeige des Warnwerts für den oberen Warngrenzwert (Parameter Hi Lim (→  137)). Anzeige Gleitkommazahl mit Vorzeichen...
Seite 140: Untermenü "Diagnose
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Lo Lo alarm value Navigation  Experte → Applikation → Summenzähler 1…3 → LoLo alarm value Beschreibung Anzeige des Alarmwerts für den unteren Alarmgrenzwert (Parameter Lo Lo Lim (→  138)). Anzeige...
Seite 141 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter ‣ Heartbeat →  154 ‣ Simulation →  155 Aktuelle Diagnose Navigation  Experte → Diagnose → Akt. Diagnose Voraussetzung Ein Diagnoseereignis ist aufgetreten. Beschreibung Anzeige der aktuell aufgetretenen Diagnosemeldung. Wenn mehrere Meldungen gleich- zeitig auftreten, wird die Meldung mit der höchsten Priorität angezeigt.
Seite 142 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Beschreibung Anzeige der vor der aktuellen Meldung zuletzt aufgetretenen Diagnosemeldung. Anzeige Symbol für Diagnoseverhalten, Diagnosecode und Kurztext. Zusätzliche Information Beispiel Zum Anzeigeformat: F271 Hauptelektronik-Fehler Zeitstempel Navigation  Experte → Diagnose → Zeitstempel...
Seite 143: Untermenü "Diagnoseliste
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter 3.9.1 Untermenü "Diagnoseliste" Navigation  Experte → Diagnose → Diagnoseliste ‣ Diagnoseliste Diagnose 1 →  143 Diagnose 2 →  144 Diagnose 3 →  144 →  145 Diagnose 4 →...
Seite 144 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Diagnose 2 Navigation  Experte → Diagnose → Diagnoseliste → Diagnose 2 Beschreibung Anzeige der aktuell anstehenden Diagnosemeldung mit der zweithöchsten Priorität. Anzeige Symbol für Diagnoseverhalten, Diagnosecode und Kurztext. Zusätzliche Information Beispiele Zum Anzeigeformat: •...
Seite 145 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Zeitstempel Navigation  Experte → Diagnose → Diagnoseliste → Zeitstempel Beschreibung Anzeige der Betriebszeit, zu der die Diagnosemeldung mit der dritthöchsten Priorität auf- getreten ist. Anzeige Tage (d), Stunden (h), Minuten (m) und Sekunden (s) Zusätzliche Information...
Seite 146: Untermenü "Ereignis-Logbuch
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Diagnose 5 Navigation  Experte → Diagnose → Diagnoseliste → Diagnose 5 Beschreibung Anzeige der aktuell anstehenden Diagnosemeldung mit der fünfthöchsten Priorität. Anzeige Symbol für Diagnoseverhalten, Diagnosecode und Kurztext. Zusätzliche Information Beispiele Zum Anzeigeformat: •...
Seite 147 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Filteroptionen  Navigation  Experte → Diagnose → Ereignis-Logbuch → Filteroptionen Beschreibung Auswahl der Kategorie, deren Ereignismeldungen in der Ereignisliste der Vor-Ort-Anzeige angezeigt werden. Auswahl • Alle • Ausfall (F) • Funktionskontrolle (C) •...
Seite 148: Ereignisliste
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Untermenü "Ereignisliste" Das Untermenü Ereignisliste ist nur bei Bedienung über die Vor-Ort-Anzeige vorhan- den. Bei Bedienung über das Bedientool FieldCare kann die Ereignisliste über ein separates FieldCare-Modul ausgelesen werden. Bei Bedienung über den Webbrowser liegen die Ereignismeldungen direkt im Unter- menü...
Seite 149: Untermenü "Geräteinformation
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter 3.9.3 Untermenü "Geräteinformation" Navigation  Experte → Diagnose → Geräteinfo ‣ Geräteinformation Messstellenbezeichnung →  149 Seriennummer →  149 Firmwareversion →  150 →  150 Gerätename →  150 Bestellcode Erweiterter Bestellcode 1 →...
Seite 150 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Zusätzliche Information Beschreibung Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Firmwareversion Navigation ...
Seite 151 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Der Bestellcode entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestellcode. Der erweiterte Bestellcode gibt die Ausprägung aller Gerätemerkmale der Pro- duktstruktur an. Am Bestellcode sind die Gerätemerkmale nicht direkt ablesbar. Nützliche Einsatzgebiete des Bestellcodes •...
Seite 152: Untermenü "Min/Max-Werte
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP ENP-Version Navigation  Experte → Diagnose → Geräteinfo → ENP-Version Beschreibung Anzeige der Version des elektronischen Typenschilds ("Electronic Name Plate"). Anzeige Zeichenfolge Werkseinstellung 2.02.00 Zusätzliche Information Beschreibung In diesem elektronischen Typenschild ist ein Datensatz zur Geräteidentifizierung gespei- chert, der über die Daten von den Typenschildern hinausgeht, die außen am Gerät ange-...
Seite 153 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Untermenü "Hauptelektronik-Temperatur" Navigation  Experte → Diagnose → Min/Max-Werte → Hauptelektr.Temp ‣ Hauptelektronik-Temperatur Minimaler Wert →  153 Maximaler Wert →  153 Minimaler Wert Navigation  Experte → Diagnose → Min/Max-Werte → Hauptelektr.Temp → Min. Wert...
Seite 154: Minimaler Wert
Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Untermenü "Temperatur" Navigation  Experte → Diagnose → Min/Max-Werte → Temperatur ‣ Temperatur Minimaler Wert →  154 Maximaler Wert →  154 Minimaler Wert Navigation  Experte → Diagnose → Min/Max-Werte → Temperatur → Min. Wert...
Seite 155: Untermenü "Simulation
Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Navigation  Experte → Diagnose → Heartbeat ‣ Heartbeat ‣ Heartbeat Grundeinstellungen ‣ Verifikationsausführung ‣ Verifikationsergebnisse ‣ Monitoring-Ergebnisse 3.9.6 Untermenü "Simulation" Navigation  Experte → Diagnose → Simulation ‣ Simulation Zuordnung Simulation Prozessgröße →...
Seite 156 Beschreibung der Geräteparameter Proline Promag 100 PROFIBUS DP Zusätzliche Information Beschreibung Der Simulationswert der ausgewählten Prozessgröße wird in Parameter Wert Pro- zessgröße (→  156) festgelegt. Wert Prozessgröße  Navigation  Experte → Diagnose → Simulation → Wert Prozessgr. Voraussetzung In Parameter Zuordnung Simulation Prozessgröße (→...
Seite 157 Proline Promag 100 PROFIBUS DP Beschreibung der Geräteparameter Kategorie Diagnoseereignis Navigation  Experte → Diagnose → Simulation → Ereign.kategorie Beschreibung Auswahl der Kategorie der Diagnoseereignisse, die für die Simulation in Parameter Simu- lation Diagnoseereignis (→  157) angezeigt werden. Auswahl •...
Seite 158: Si-Einheiten
Länderspezifische Werkseinstellungen Proline Promag 100 PROFIBUS DP Länderspezifische Werkseinstellungen SI-Einheiten Nicht für USA und Kanada gültig. 4.1.1 Systemeinheiten Volumenfluss Volumen m³ Leitfähigkeit µS/cm Temperatur °C Massefluss kg/h Masse Dichte kg/l Normvolumenfluss Nl/h Normvolumen Nm³ 4.1.2 Endwerte Die Werkseinstellungen gelten für folgende Parameter: 1.Wert 100%-Bargraph...
Seite 159: Einschaltpunkt Schleichmengenunterdrückung
Proline Promag 100 PROFIBUS DP Länderspezifische Werkseinstellungen Nennweite (v ~ 2,5 m/s) [mm] [dm³/min] 2 000 m 2 500 m 4.1.3 Einschaltpunkt Schleichmengenunterdrückung Der Einschaltpunkt ist abhängig von Messstoffart und Nennweite. Nennweite (v ~ 0,04 m/s) [mm] [m³/h] 0,01 0,05 US-Einheiten Nur für USA und Kanada gültig.
Seite 160 Länderspezifische Werkseinstellungen Proline Promag 100 PROFIBUS DP Normvolumenfluss Sft³/h Normvolumen Sft³ 4.2.2 Endwerte Die Werkseinstellungen gelten für folgende Parameter: 1.Wert 100%-Bargraph Nennweite (v ~ 2,5 m/s) [in] [gal/min] ¹/₁₂ ¹/₈ ³/₈ ½ 1½ 1 200 1 500 2 400 3 600...
Seite 161 Proline Promag 100 PROFIBUS DP Länderspezifische Werkseinstellungen Nennweite (v ~ 0,04 m/s) [in] [gal/min] Endress+Hauser...
Seite 162 Erläuterung der Einheitenabkürzungen Proline Promag 100 PROFIBUS DP Erläuterung der Einheitenabkürzungen SI-Einheiten Prozessgröße Einheiten Erläuterung Dichte g/cm³, g/m³ Gramm/Volumeneinheit kg/dm³, kg/l, kg/m³ Kilogramm/Volumeneinheit SD4°C, SD15°C, SD20°C Spezifische Dichte: Die spezifische Dichte ist das Ver- hältnis zwischen Messstoffdichte und Wasserdichte bei einer Wassertemperatur von 4 °C (39 °F), 15 °C (59 °F), 20 °C (68 °F).
Seite 163: Imperial-Einheiten
Proline Promag 100 PROFIBUS DP Erläuterung der Einheitenabkürzungen Prozessgröße Einheiten Erläuterung Massefluss oz/s, oz/min, oz/h, oz/d Ounce/Zeiteinheit lb/s, lb/min, lb/h, lb/d Pound/Zeiteinheit STon/s, STon/min, STon/h, STon/d Standard ton/Zeiteinheit Normvolumen Sft³, Sgal (us), Sbbl (us;liq.) Standard cubic foot, Standard Gallon, Standard barrel Normvolumen- Sft³/s, Sft³/min, Sft³/h, Sft³/d...
Seite 164 Erläuterung der Einheitenabkürzungen Proline Promag 100 PROFIBUS DP Prozessgröße Einheiten Erläuterung Volumenfluss gal/s (imp), gal/min (imp), gal/h Gallon/Zeiteinheit (imp), gal/d (imp) Mgal/s (imp), Mgal/min (imp), Mega Gallon/Zeiteinheit Mgal/h (imp), Mgal/d (imp) bbl/s (imp;beer), bbl/min Barrel/Zeiteinheit (beer) (imp;beer), bbl/h (imp;beer), bbl/d Beer: 36,0 gal/bbl (imp;beer)
Seite 165 Proline Promag 100 PROFIBUS DP Stichwortverzeichnis Stichwortverzeichnis 0 … 9 Device install date (Parameter) ....78 Device message (Parameter) ....78 1.
Seite 166 Stichwortverzeichnis Proline Promag 100 PROFIBUS DP Batch operation Erweiterter Bestellcode 1 ....151 Analog input 1…4 ..... . 88 Erweiterter Bestellcode 2 .
Seite 167 Proline Promag 100 PROFIBUS DP Stichwortverzeichnis Input channel Analog output 1…2 ....108 Analog output 1…2 ....112 Discrete input 1…2 .
Seite 168 Stichwortverzeichnis Proline Promag 100 PROFIBUS DP PV scale lower range Status PROFIBUS Master Config ....69 Analog input 1…4 ..... . 89 Status Verriegelung .
Seite 169 Proline Promag 100 PROFIBUS DP Stichwortverzeichnis Discrete input 1…2 (Untermenü) ....97 Geräte-ID (Parameter) ......76 Discrete inputs (Untermenü) .
Seite 170 Stichwortverzeichnis Proline Promag 100 PROFIBUS DP Massefluss (Parameter) ..... . . 35 RCAS out status (Parameter) ....113, 125 Massefluss-Offset (Parameter) .
Seite 171 Proline Promag 100 PROFIBUS DP Stichwortverzeichnis Diagnose ......140 Zielgruppe ........4 Diagnoseeinstellungen .
